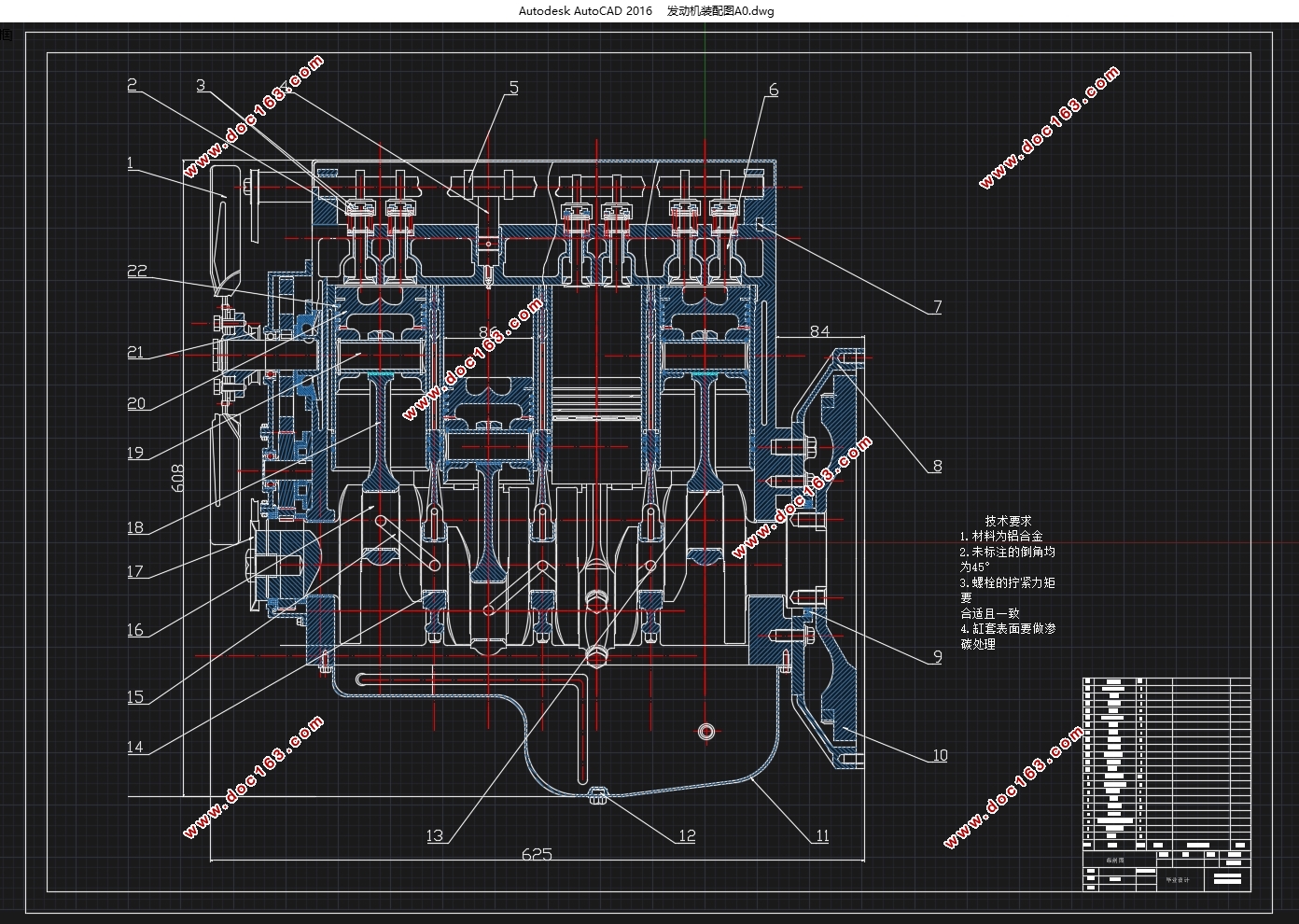

486柴油机总体设计及气缸体设计(含CAD装配图,CATIA三维图)(任务书,开题报告,文献摘要,外文翻译,论文说明书11000字,CAD图1张,CATIA三维图1张)
摘  要
本文主要讲述的是486发动机总体设计及气缸体设计，详细描述了发动机各零部件的工作条件及设计要求，并根据工作条件和设计要求成功设计出一款四缸柴油机。由于本次设计的是高速柴油机，因此发动机缸体和上曲轴箱是做成一个整体的，我们称之为“机体”，本次设计重点设计了发动机机体。设计完成后，作者利用EXCEL结合相关热力公式，运动件运动和受力公式对发动机进行了热力学，运动学和动力学分析，绘制出规律曲线图，来验证设计是否合理。此外，还利用CATIA对机体进行建模，将模型简化后通过ANSYS分析机体，由云图可以直观地看出发动机机体的应力应变情况。
关键词：柴油机、气缸体、建模、有限元分析

DIESEL ENGINE DESIGN
ANG
CYCLINDER BLOCK DESIGN
ABSTRACT
This paper mainly describes the overall design and cylinder body design of 486 engine, describes the working conditions and design requirements of all parts of the engine in detail, and designs a four-cylinder diesel engine successfully according to the working conditions and design requirements. As this design is a high-speed diesel engine, the engine cylinder body and the upper crankcase are made into a whole, which we call the "body". This design focuses on the engine body. After the completion of the design, the author use EXCEL in combination with related thermodynamic formulas, a movement and the stress formula of engine thermodynamics, kinematics and dynamics analysis, the plot of the law, to verify whether the design is reasonable. In addition, using CATIA to model the body, the machine body is analyzed by ANSYS after the model is simplified, and the stress strain condition of the engine body can be seen intuitively by the cloud graph.

KEY WORDS: Diesel engine, cylinder block, modeling, finite element analysis

2柴油机总体设计
2.1柴油机的结构参数
2.1.1设计初始参数
额定功率Pe=37kW，
额定转速n=3300r/min,
柴油机总工作容积VL=2.164L,
最低燃油消耗率ge≤265g/kW•h。
2.1.2柴油机类型
2.1.2.1冲程数
为了获得较好的换气质量及燃油经济性，故选择四冲程。
2.1.2.2冷却方式
相较于风冷式，水冷式发动机尺寸冷却效果好，强化潜热大，工作效率高，故选择水冷式。
2.1.2.3气缸数及气缸布置方式
由于额定功率为37kW，在25-75kW之间，故采用四缸机。又气缸数较少，所以布置方式采用直列式。
