轻型越野汽车前横置发动机四驱PTU设计(含CAD零件图装配图)

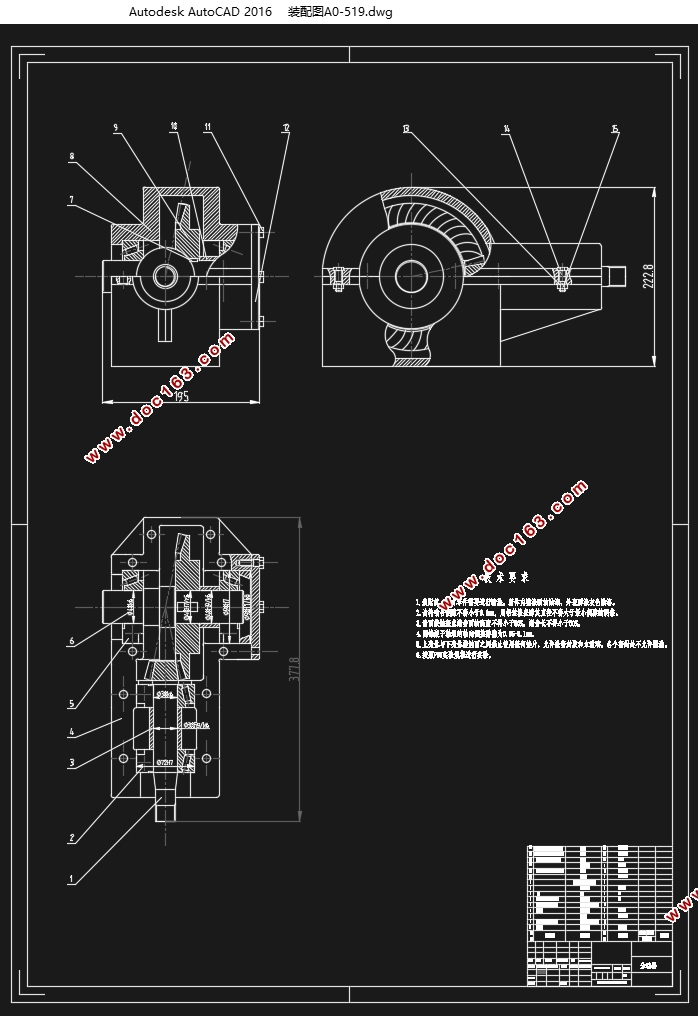

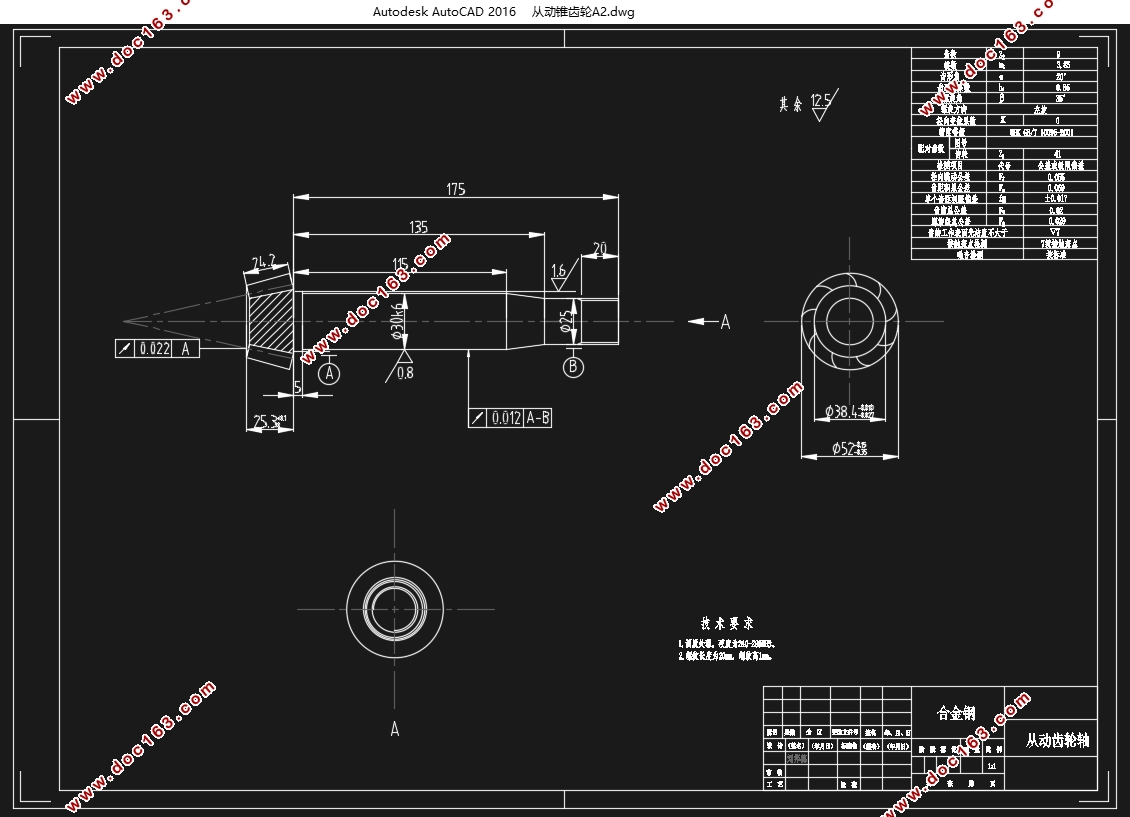

轻型越野汽车前横置发动机四驱PTU设计(含CAD零件图装配图)(任务书,开题报告,论文说明书10400字,CAD图6张)
摘  要
PTU作为轻型越野车中不可缺少的一部分，目前国内所能查询到PTU资料很少。因此对于PTU的设计是具有非常重要的意义的。本文首先介绍了轻型越野车两驱变四驱的原理以及意义，再对其传动机构中的PTU结构以及原理进行介绍。根据所选的车型然后对于PTU中主要的锥齿轮结构进行设计，其中采用的锥齿轮为弧齿锥齿轮,这种齿轮在如今的汽车中是普遍使用的。首先我们对齿轮传动比进行确定，由此来进行展开；根据手册分别进行轴，轴承以及其他部件进行设计以及校核工作,以便来确认他们的强度是否符合满足要求。论文主要说明了PTU的结构以及工作原理，并且了解了弧齿锥齿轮，轴以及轴承的基本设计以及校核方法。设计结果表明各个零部件均是符合基本设计要求的。
关键词：轻型越野车；PTU；弧齿锥齿轮；轴；轴承

Abstract
PTU is the essential part of the Light off-road vehicle, only a few materials about PTU can be found nowadays. So this paper has very important meanings. This paper first introduces the principle and significant of the transfer of the two wheel drive to all-wheel drive, then explain the construction and principle of the PTU in the Light off-road vehicle’s driveline. According to the type of the Light off-road vehicle, we design mainly part of the PTU which called Bevel gear. In this paper, the Bevel gear we design is called gleason spiral bevel gear which is very normal in cars. First we calculate the gear’s ratio, then, we design the axle, bearing and other parts. In additional, we check them to see whether they meet the requirement. This thesis mainly states the construction and principle of the PTU and introduces the design and check method of the gleason spiral bevel gear, axle and bearing. The design results show that all the parts meet the requirement. [资料来源：www.doc163.com]
Key Words：Light off-road vehicle; PTU; gleason spiral bevel gear; axle; bearing.

车辆参数的确定
由于我们选择的是长城哈弗H2这款车型，故而可以从汽车之家网站上面便可以查到有关该款车型的基本参数资料，其参数如下所示：
轴距 ：2560mm；
发动机最大输出扭矩 ：210N•m；
整车整备质量 ：1495kg；
最高车速 ：190km/h；
最大功率时候发动机转速 ：4200r/min；
轮胎型号：235/55 R18；
轴荷分配：满载时候的我所选择的轴荷分配为前轴45%，后轴55%。
由以上数据不难得到车辆的滚动半径 =235×0.55+25.4×18×0.5=357.8mm；
满载质量 = +75×5+100=1970kg；
