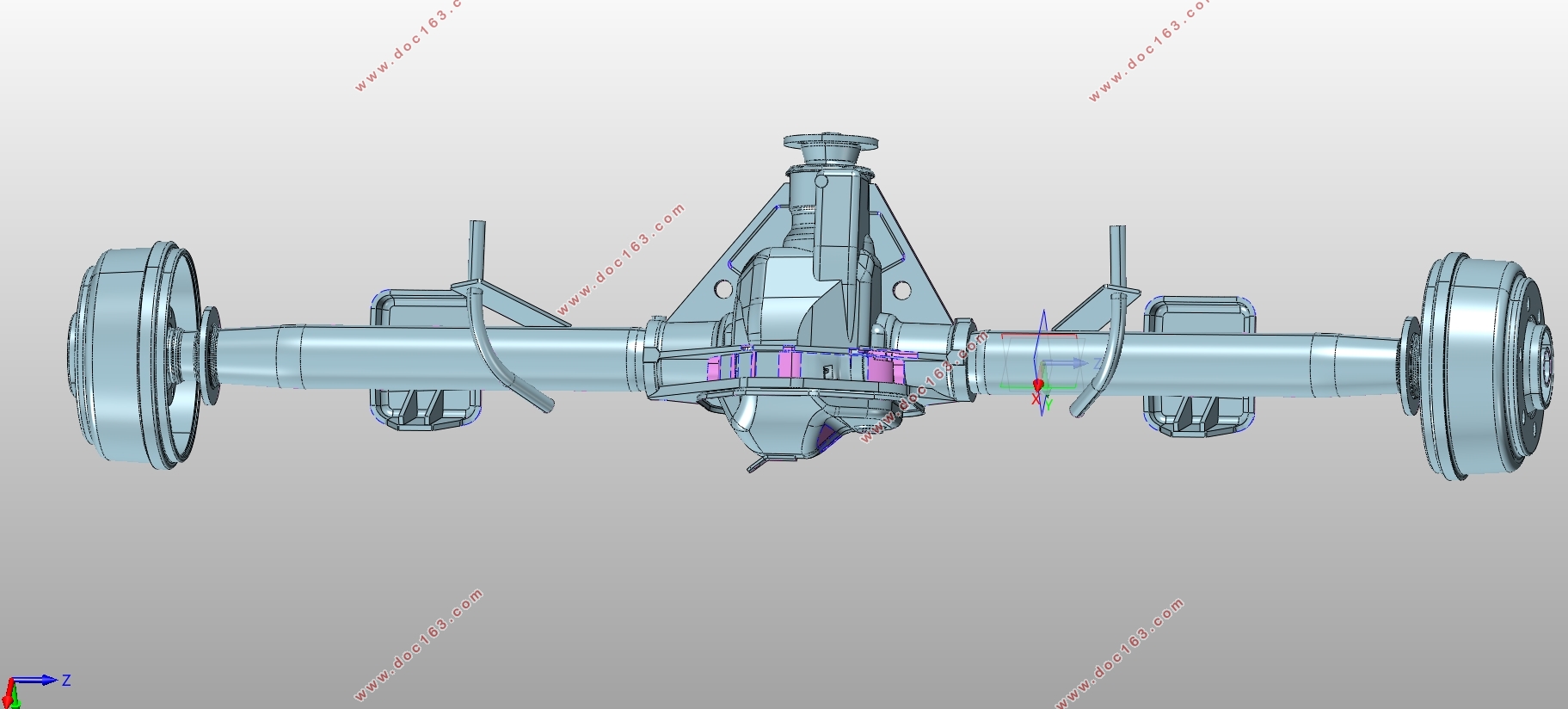

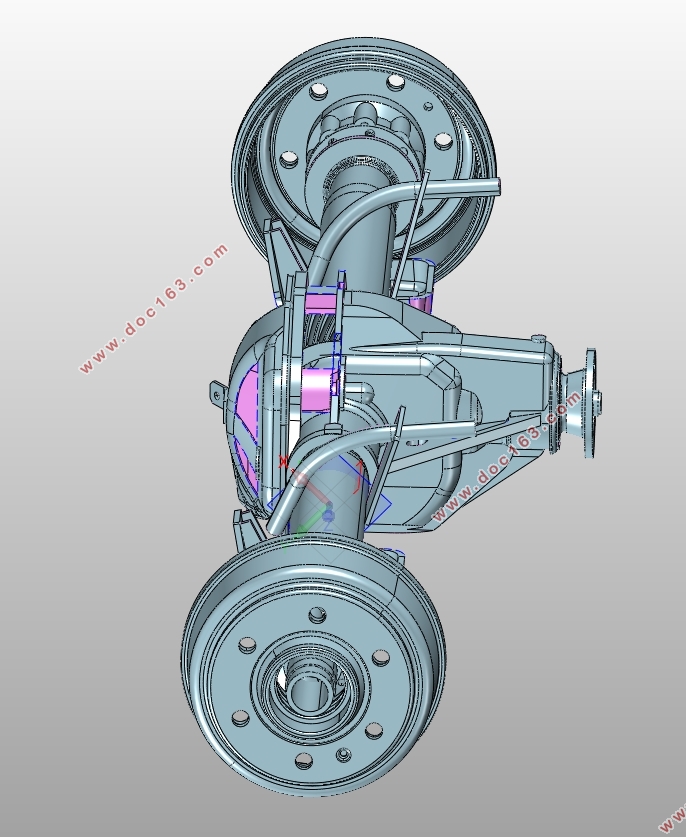

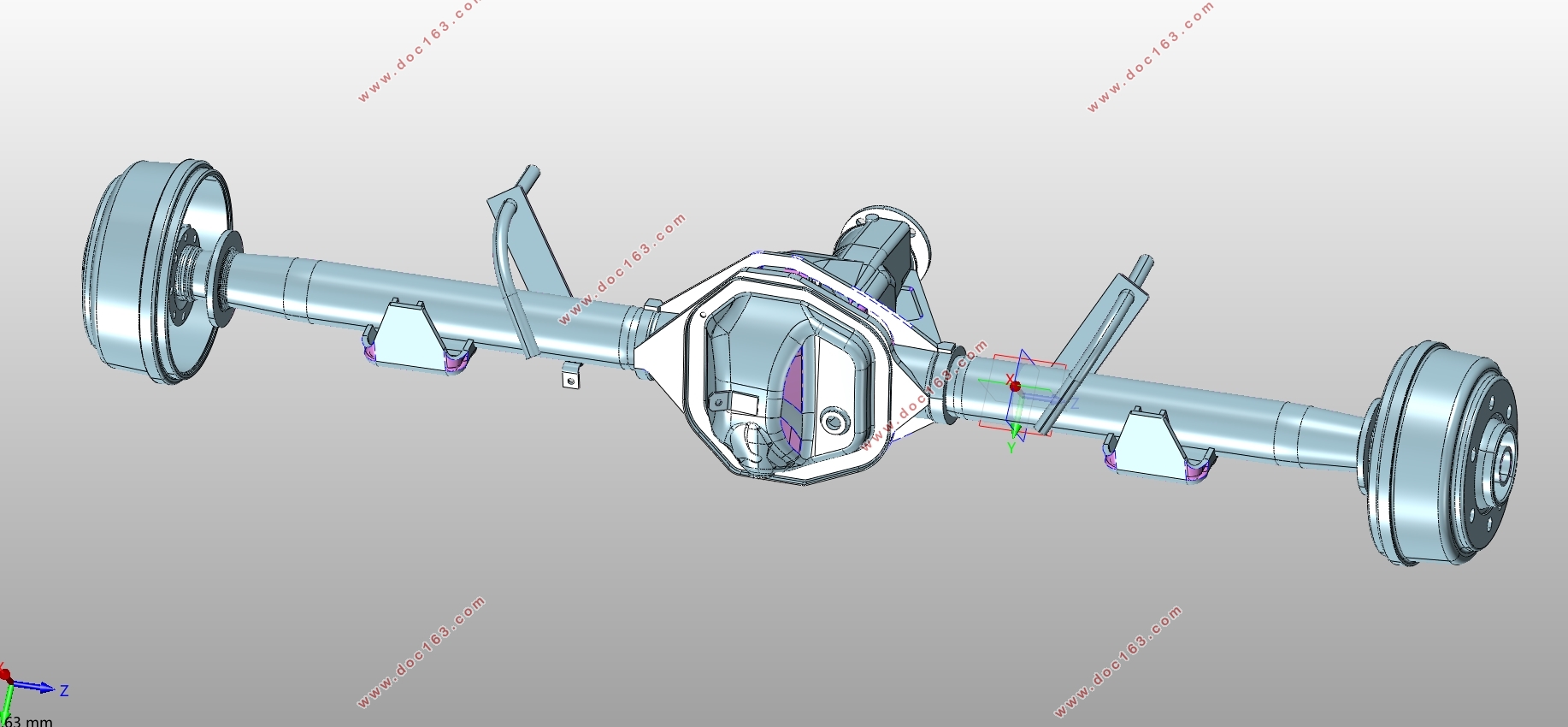

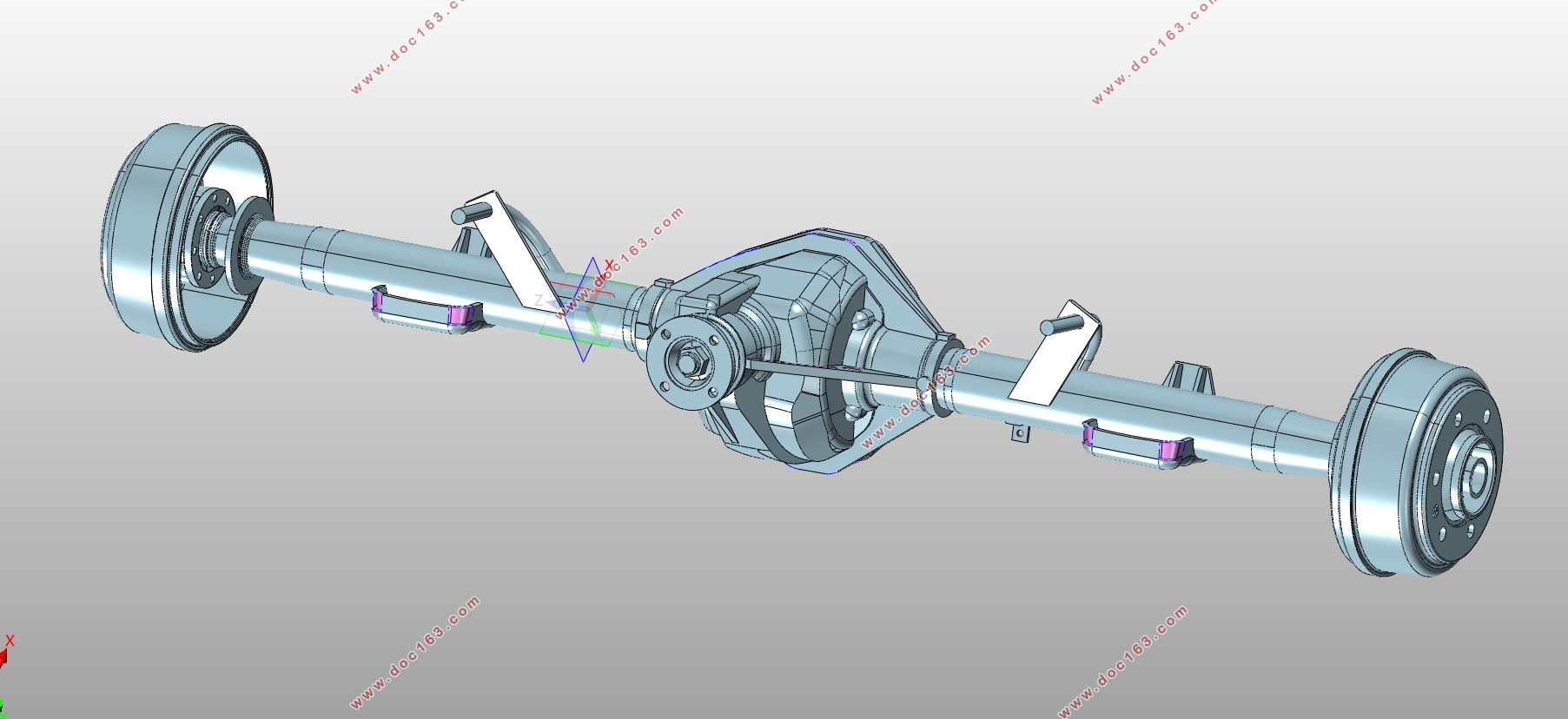

混合动力轻型客车驱动桥总成三维设计(含CAD零件图装配图,CATIA三维图)

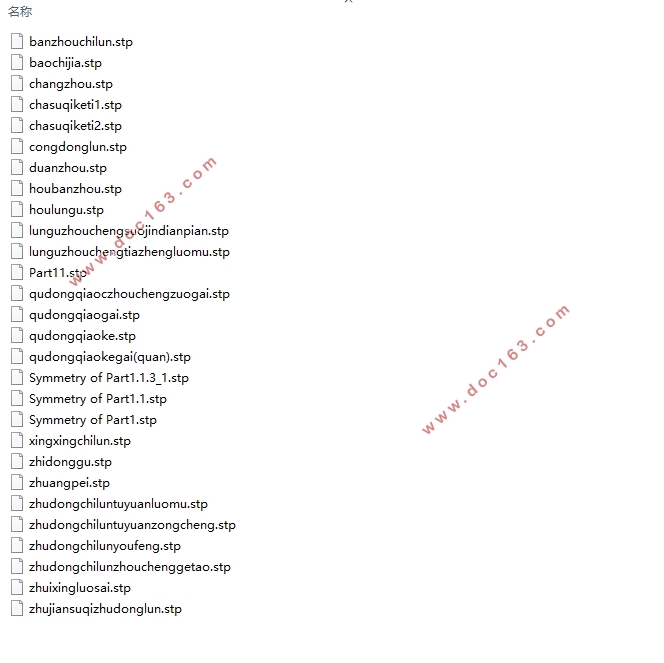

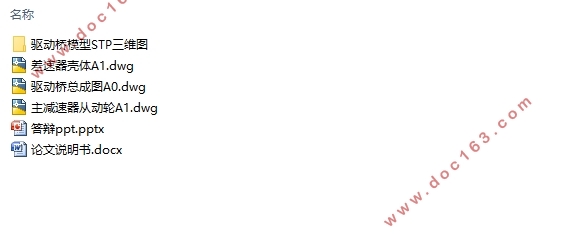

混合动力轻型客车驱动桥总成三维设计(含CAD零件图装配图,CATIA三维图)(论文说明书13000字,CAD图3张,CATIA三维图,答辩PPT)
摘要
本次毕业设计以依维柯客车的驱动桥总成为研究对象，针对驱动桥传统设计方法的不足，采用逆向工程现代设计理念，对汽车驱动桥总成进行三维设计。
本文主要介绍基于CATIA建模软件的驱动桥总成的逆向设计过程，可以分为五大步骤：1）使用三维激光扫描仪扫描汽车驱动桥的各零部件以获取点云坐标数据；2）对点云数据进行初步的修复等处理，以提高点云质量；3）在CATIA中用封闭曲面近似拟合驱动桥的点云模型并生成三维实体；4）在装配模块中，根据实际装配关系约束各组件，完成虚拟装配工作；5）在CAD软件中绘制二维工程图，并根据生产实际，标注尺寸、公差、技术要求等。
关键词：逆向工程CATIA驱动桥总成三维模型工程制图

Hybrid Light Bus Drive Axle Assembly 3D Modeling
Abstract
In the process of graduation design ,the driving axle assembly of iveco busbecomes the research object.Aiming at the deficiency of traditional design method of drive axle, the automobile drive axle assembly is designed in 3d by reverse engineering modern design concept. [来源：http://Doc163.com]
This paper mainly introduces the reverse engineering of driving axle assembly based on CATIA, which can be divided into five steps: 1) obtain point cloud data by scaning various parts of the driving axle with a 3d laser scanner; 2)improve cloud quality by conducting preliminary repair of point cloud data; 3)closed surface was used to approximate the point cloud model of the drive axle and generate three-dimensional entitiesin CATIA; 4)each component is restrained according to the actual assembly relationship to complete the virtual assembly work in the assembly module; 5) draw 2d engineering drawingsand mark dimensions, tolerances and technical requirements according to production practicein CAD.
Keywords: Reverse engineering; CATIA; Drive Axle Assembly; 3D Modeling；Engineering drawing


目录
摘要    I
Abstract    II
第一章绪论    1
1.1研究意义    1
1.2驱动桥介绍    1
1.3国外驱动桥设计研究现状    3 [资料来源：http://www.doc163.com]
1.4国内驱动桥设计发展历程及研究现状    3
1.4.1早期传统设计    3
1.4.2有限元法的工程应用    4
1.4.3虚拟现实技术的应用    4
第二章基于CATIA的驱动桥零部件逆向建模    5
2.1逆向工程介绍    5
2.2软件介绍    5
2.3点云数据获取及处理    6
2.3.1激光扫描技术介绍    6
2.3.2点云数据获取    6
2.3.3点云数据处理    8
2.4驱动桥三维模型设计    10
2.4.1驱动桥壳模型设计    10
2.4.2驱动桥壳盖模型设计    13
2.4.3主动轮模型设计    14
2.4.4从动轮模型设计    14
2.4.5驱动桥半轴模型设计    15
2.4.6半轴齿轮模型设计    15
2.4.7差速器壳体模型设计    16
2.4.8差速器壳盖模型设计    16
2.4.9差速器行星齿轮模型设计    17

第三章驱动桥总成虚拟装配    18
3.1主减速器总成装配    19
3.2差速器总成装配    19
3.3半轴总成装配    20
3.4驱动桥壳总成装配    21
3.5驱动桥总装    22
第四章二维工程图    24
4.1二维工程图导出    24
4.2二维工程图修整及尺寸标注    26
第五章设计经济性分析    30
第六章总结与展望    32
6.1总结    32
6.2展望    32
参考文献    34
致 谢    36
