基于福特锐界中型SUV的转向系统设计(含CAD图,CATIA三维图)

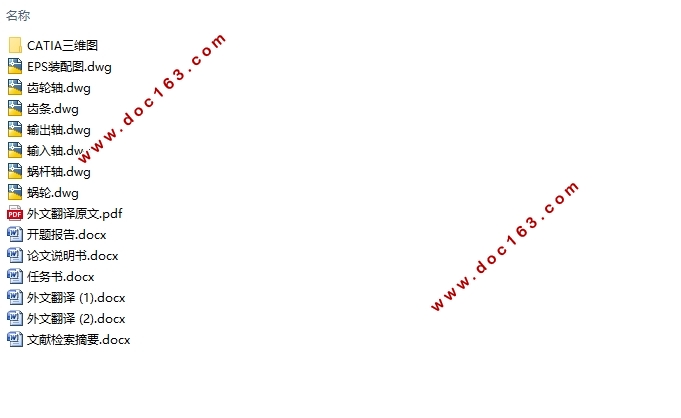

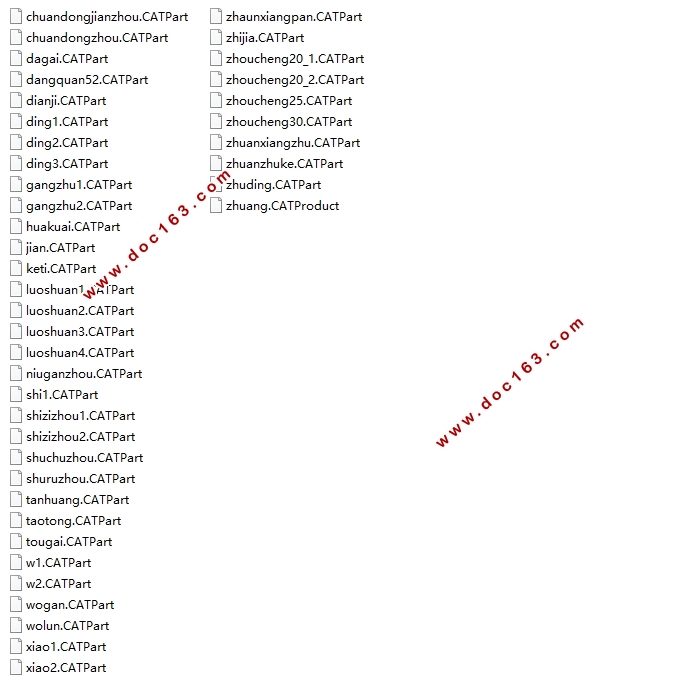

基于福特锐界中型SUV的转向系统设计(含CAD图,CATIA三维图)(任务书,开题报告,外文翻译,文献摘要,论文说明书13900字,CAD图7张,CATIA三维图)
摘要

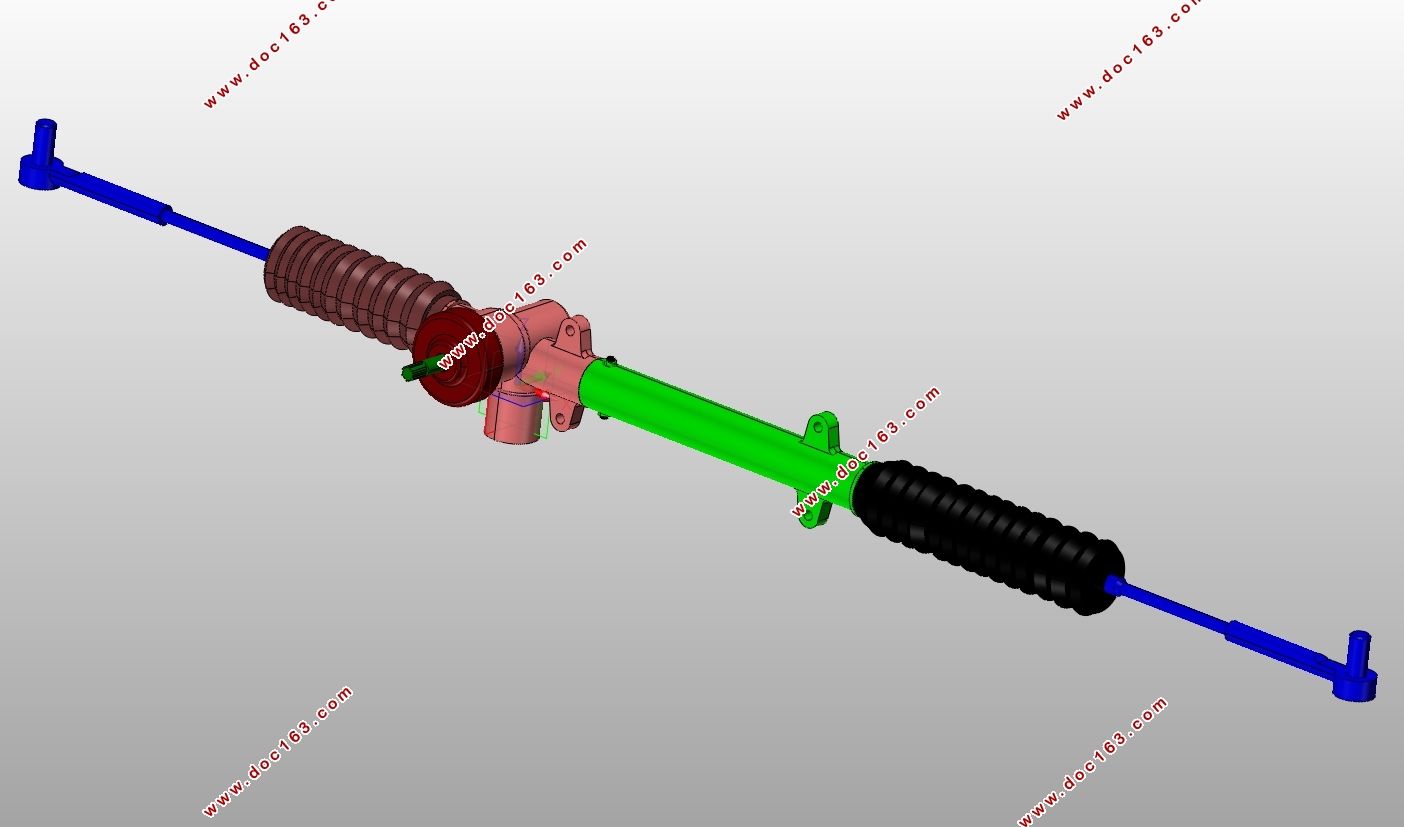

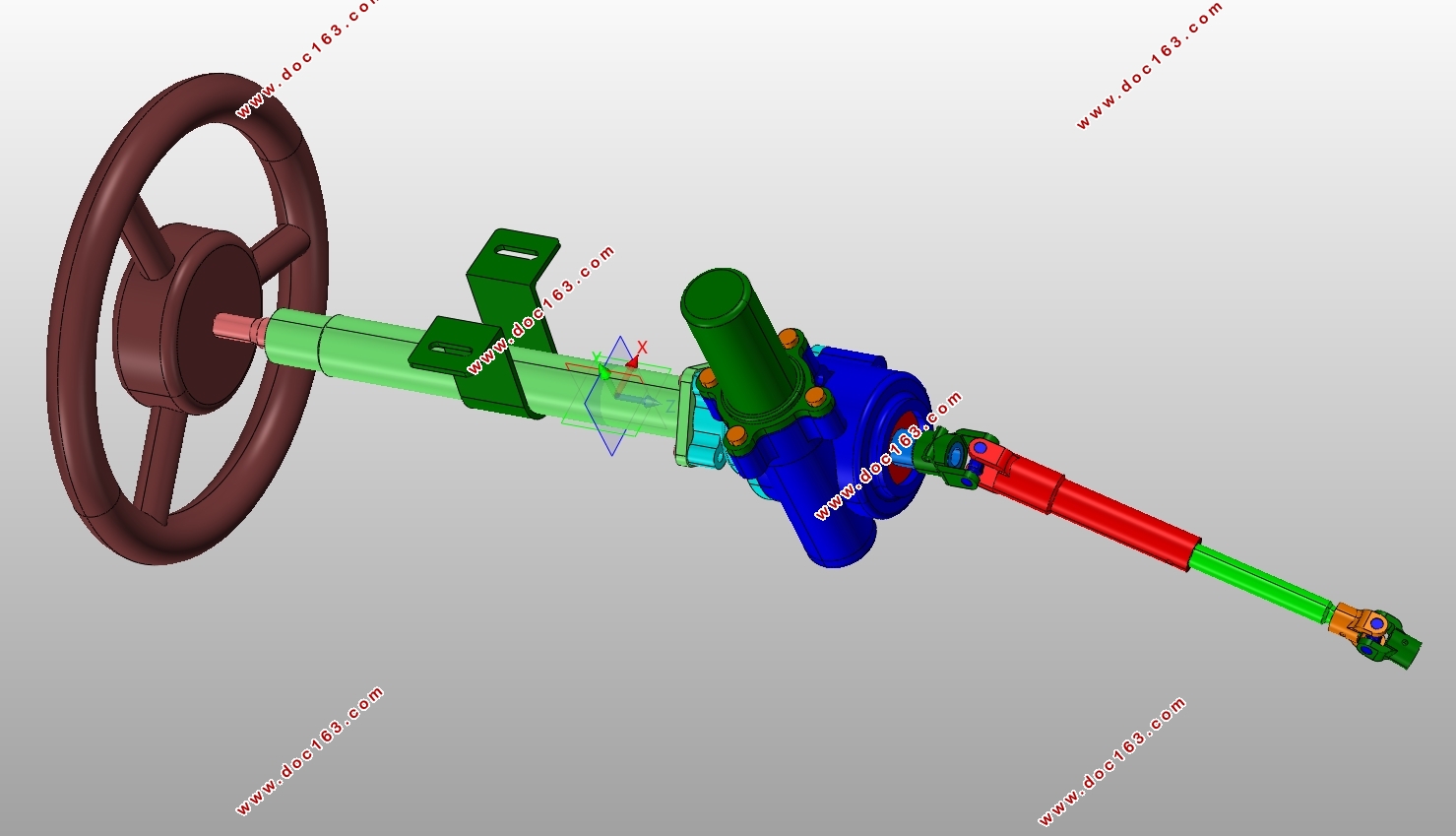

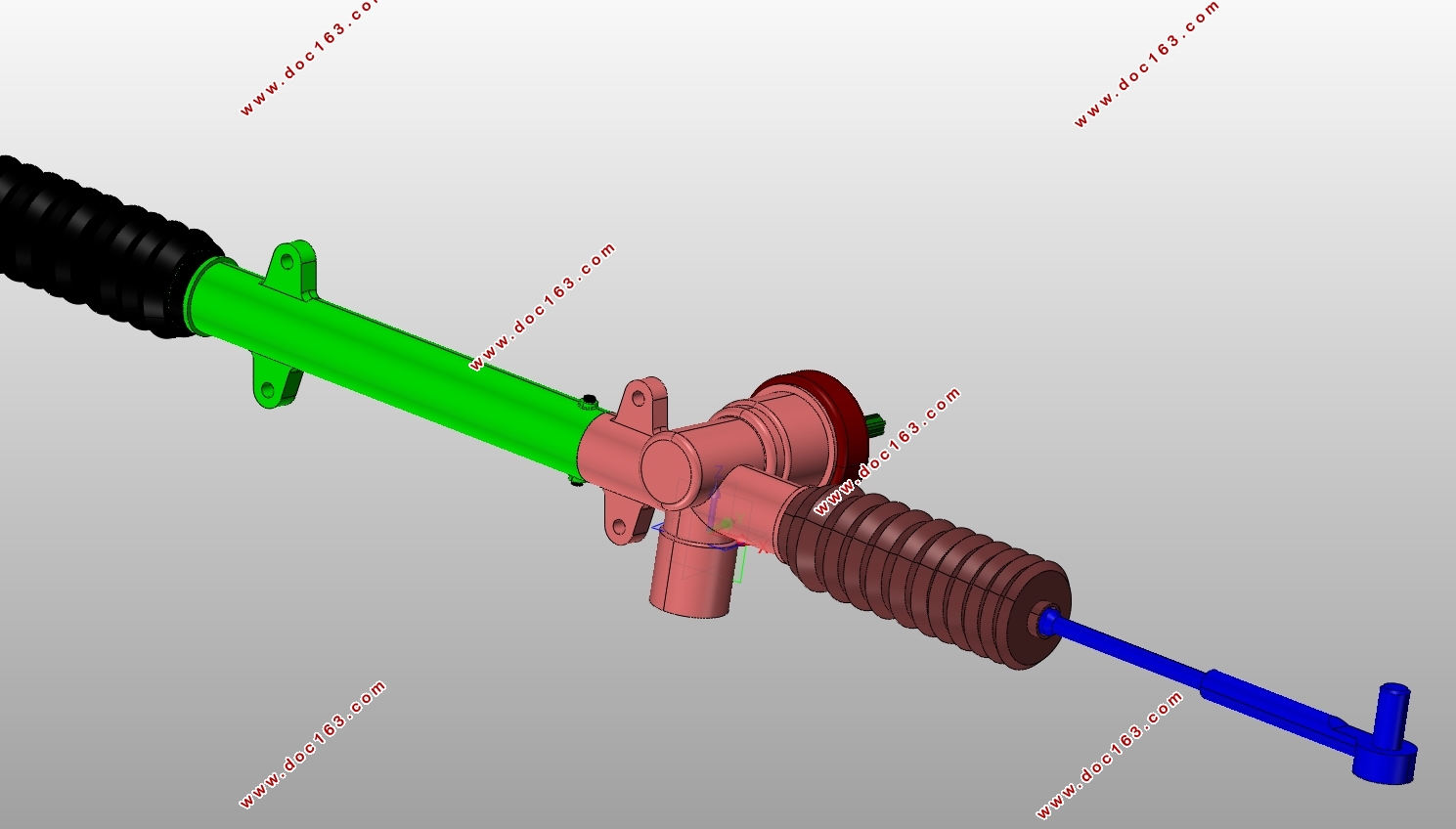

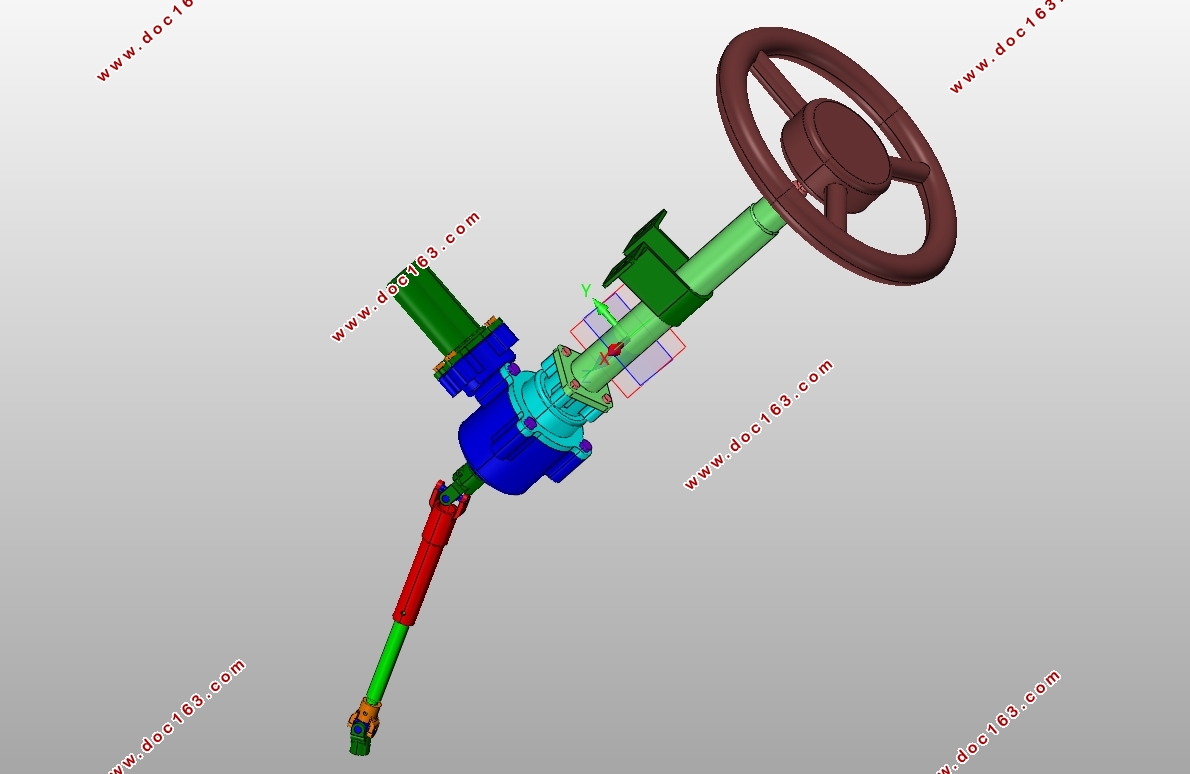

本文主要就福特锐界中型SUV的车型进行了汽车转向系统的设计。设计的内容涵盖了转向系统中的转向器、转向传动机构以及转向操纵机构。本文首先就汽车的转向系统进行了介绍，并通过分析对比最总决定设计电动助力转向系统，然后通过对比确定了本次设计的技术选型方案。在设计方面主要侧重于转向器的设计计算，本次的设计转向器选用齿轮齿条式，计算主要就是齿轮和齿条以及齿轮轴参数的确定以及校核。最后，转向传动以及操纵机构的计算部分主要就是结构尺寸的确定。有些标准件的选型会有所分析，最总确定下来本次的设计内容。
关键词：电动助力转向系统；转向传动机构；齿轮齿条式转向器；转向操纵机构

Abstract
This article mainly introduces the design of steering system based on the Ford Edge Sports Utility Vehicle. The article covers the design of steering gear, steering control mechanism and steering transmission mechanism in the steering system. In this paper, the steering system of the automobile is introduced firstly, and the Electric Power-assistant Steering system is determined finally by analyzing and comparing. Then, the technical selection scheme of this design is determined by comparison. The design focus on the calculation of the design of the steering gear, and the selection of the steering gear is rack-and-pinion steering gear. The calculation is mainly aboutthe parametersof gears, racks and gear shaft as well as the checks. Finally, the calculation of the steering control mechanism and steering transmission mechanism is mainly about the determination of the structure parameters. Some standard parts of the selection are analyzed, then the content of the design is determined.

[来源：http://Doc163.com]

Key Words：Electric Power-assistant steering system; Rack-and-pinion steering gear; Steering transmission mechanism; Steering control mechanism
 
车辆数据
参考车型：福特锐界2.0T GTDi两驱豪锐型
整备质量（kg）：1925
轴荷分配（kg）：前轴：1080后轴：845
轴距（mm）：2850
轮距（mm）：1648
最小转弯半径（m）：11.5
最高车速（km/h）：192
发动机型号：CAF488WQ5
轮胎规格：245/55 R19胎压（冷态）：240kpa
转向盘直径（mm）：400
转向节臂长（mm）：200
