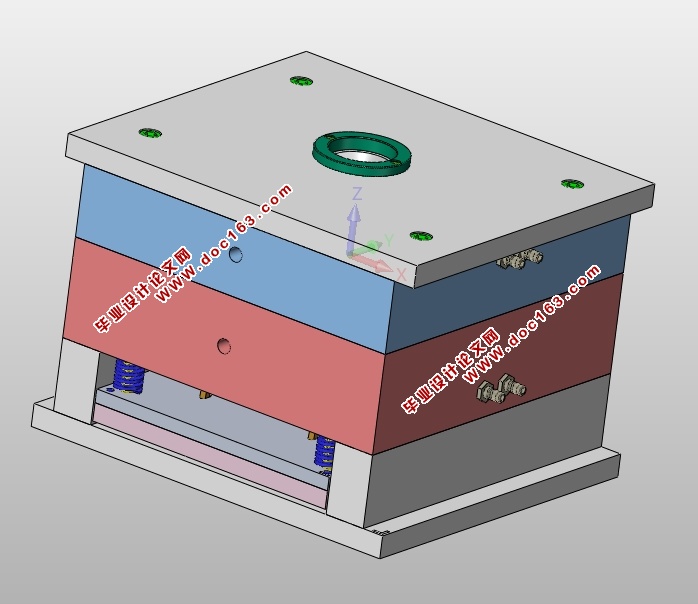

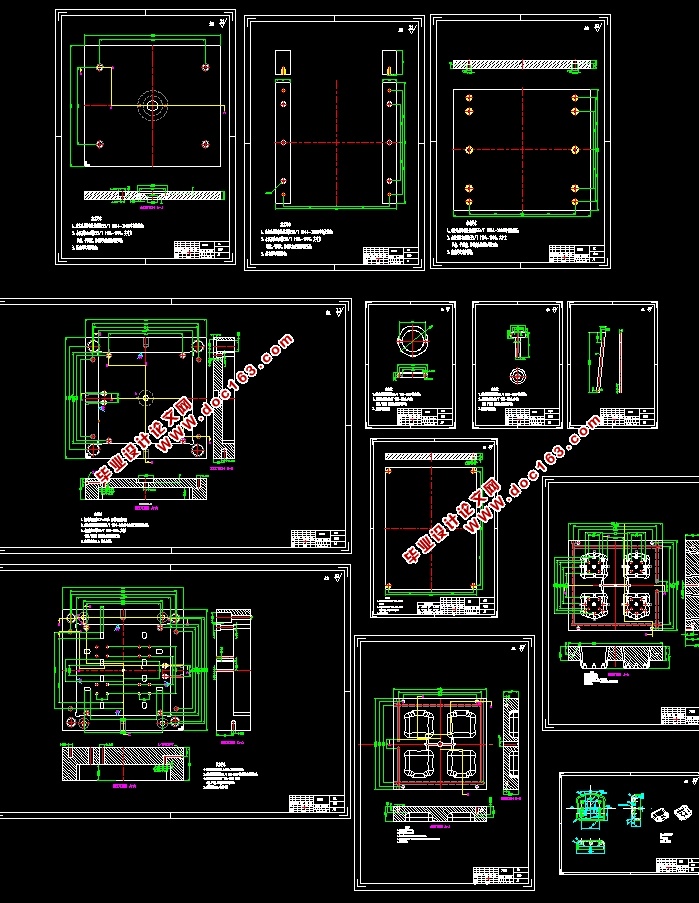

臂式数字血压计下壳体注塑模具设计(一模四腔)(含CAD图,UG三维图)(任务书,论文说明书12000字,CAD图纸13张,UG三维图)
摘 要
塑料材料工业在当今世界是增长最快的工业门类之一,而注塑(注射)模具是其中发展相对较快的种类。因此研究注塑模具的设计和生产,对我国发展现代工业让我过工业跟上国际水平有很大的意义。
本次设计介绍了注射也就是注塑成型的基本原理,特别是侧向分型与斜顶机构的工作原理做了比较详细的解释,并对注塑产品设计原则做了说明。详细的介绍了注塑模具一般使用的材料,然后对工艺进行分析,还有介绍了浇注系统、主要零部件、抽芯机构、推出机构、温度调节系统和冷却系统的设计过程,并对模具各参数选取和校核做相应说明。本设计利用Auto CAD和世界最先进的三维CAD/CAM软件UG,还使用了Moldflow软件对浇口,已经浇注系统进行了分析,还用到了UG 的Moldwizard模块对导柱、导套及各标准件和标准模架进行了设计。

关键词:塑料模具;参数;镶件;分型面;成型

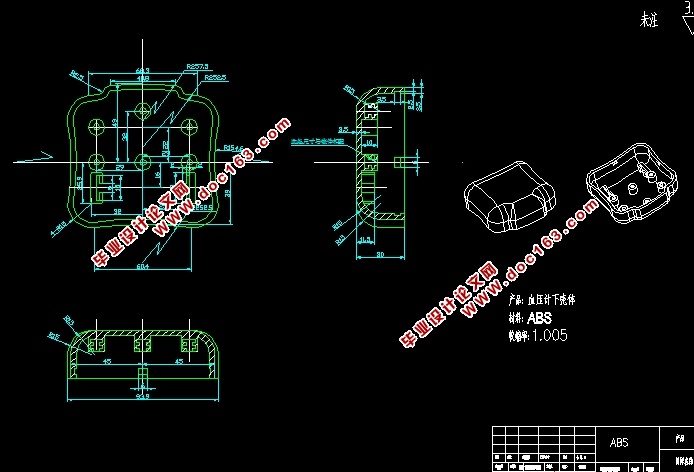

产品的工艺分析

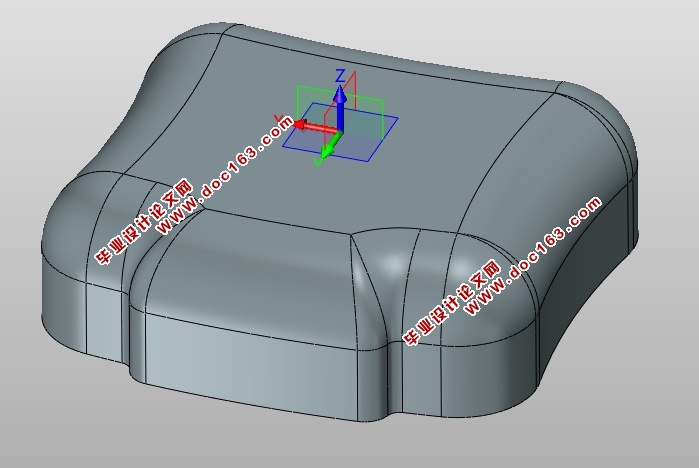

本次我们用UG无参数建模尽量做到和实物一样来构建模型,主要设计的部分为我们将要排气扇上盖其进行注射模具设计,建模后如图2-1所示的三维截图的塑件,材料为ABS,通过查询材料性能可以知道收缩率为0.3%~0.8%。我们是通过实物来逆向造型,通过测绘零件个尺寸有UG画出产品三维模型后设计模具。次模具采用UG进行模具分型,各步骤大约如下: [资料来源:www.doc163.com]
1.载入三维建模时的产品同时按查询的资料数据设定收缩率
2.设定模具工作坐标系,我们一般是以塑件主分型面中心为模具工作坐标且Z 指向塑件顶出方向,此次一模两穴,我们选两个产品旋转中心就坐标原点建模
3.通过计算估计工件大小,按要求预留宽度和高度,简称设定工件大小
4.自动补孔,通过UG补孔命令来把中间的孔分型面补齐。
5.通过判断分析面在各抽芯与插破处创建箱体,
6.在箱体处补实体
7.创建整个分型面并检查有无漏掉,
由于分型面由很多因素决定,其受到塑件在模具中的成型位置、塑件的结构形状、嵌件的位置、推出机构、还有排气等很多因素的影响。所以在选择分型面时,应该先考虑产品的形状为主,其他辅助考虑,通过综合分析,然后确认主要分析面的位置和形状,通过经验应遵循以下几项的设计原则:
1)模具分型面在选择时,应该尽量不影响产品外观的情况下选择到在产品的外形最大轮廓处。
2)模具分型面在选择时,要尽量有利于产品的顶出也就是脱模。
3)模具分型面在选择时要便于模具的加工,尽量减少加工成本。
3)模具分型面在选择时应有利于排气。
模具分型面在选择时,除了以上这些要注意,还要考虑到模具型腔在模具分型面上的大概投影面积的大小。在有侧抽芯的情况下,为了保证抽芯机构的开模动作顺利顺畅,应以浅的侧向凹孔或短的侧向凸台作为抽芯方向,而将较深的凹孔或较高的凸台放置在开合模方向。

[来源:http://www.doc163.com]

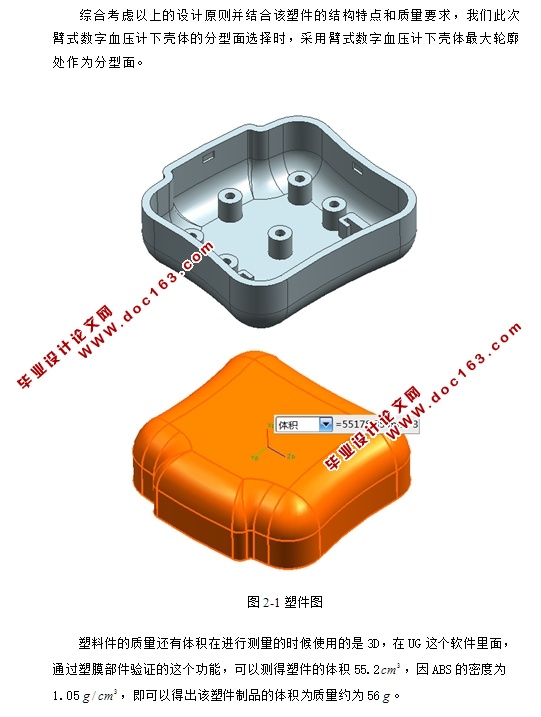

综合考虑以上的设计原则并结合该塑件的结构特点和质量要求,我们此次臂式数字血压计下壳体的分型面选择时,采用臂式数字血压计下壳体最大轮廓处作为分型面。
  [资料来源:www.doc163.com]
