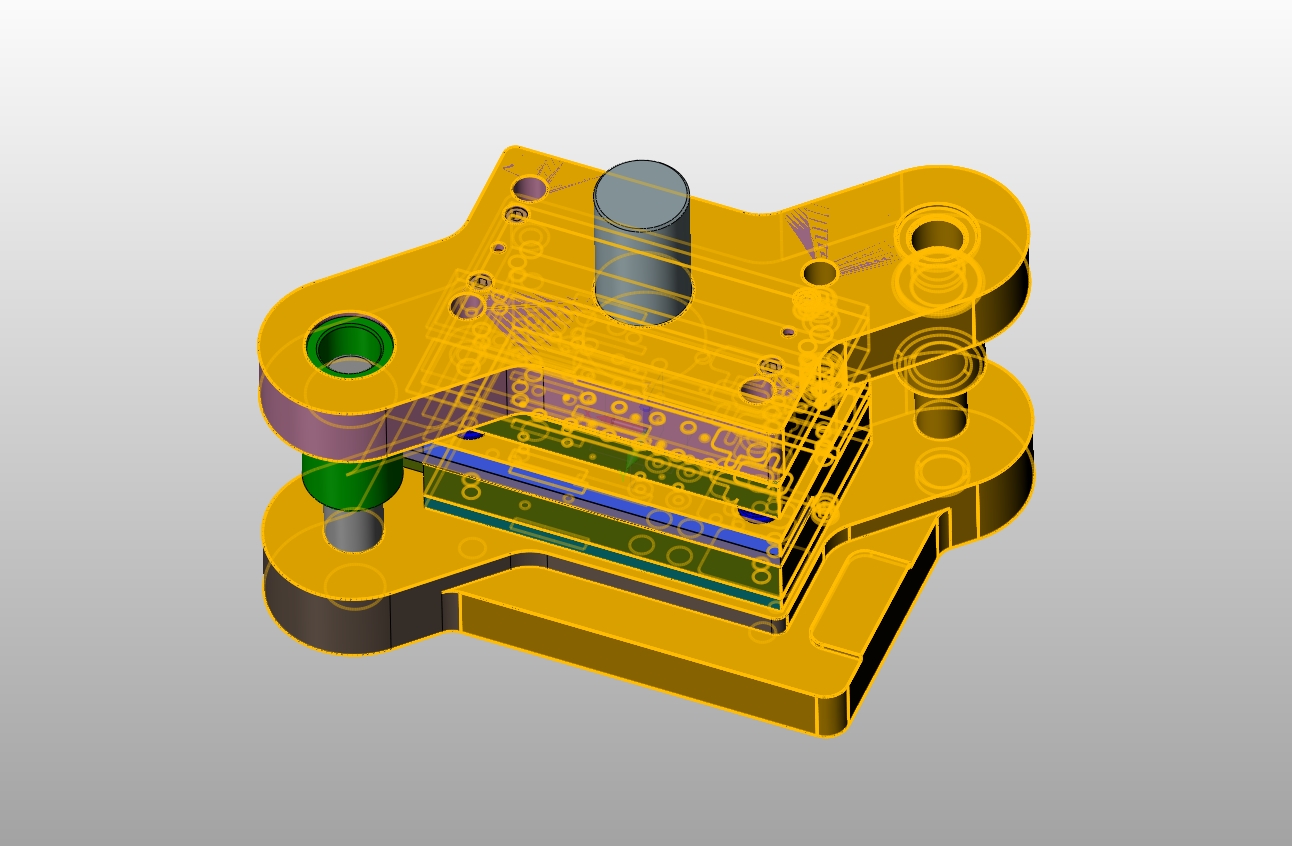

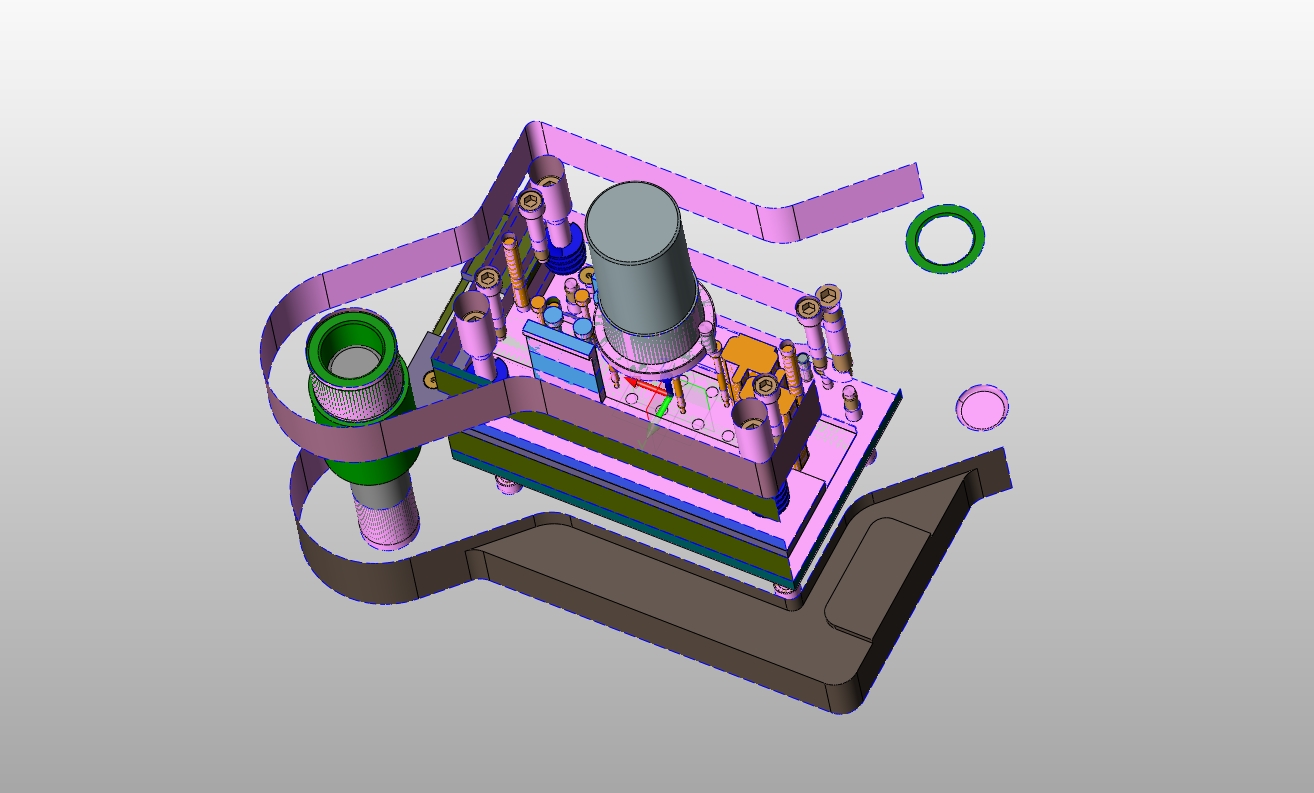

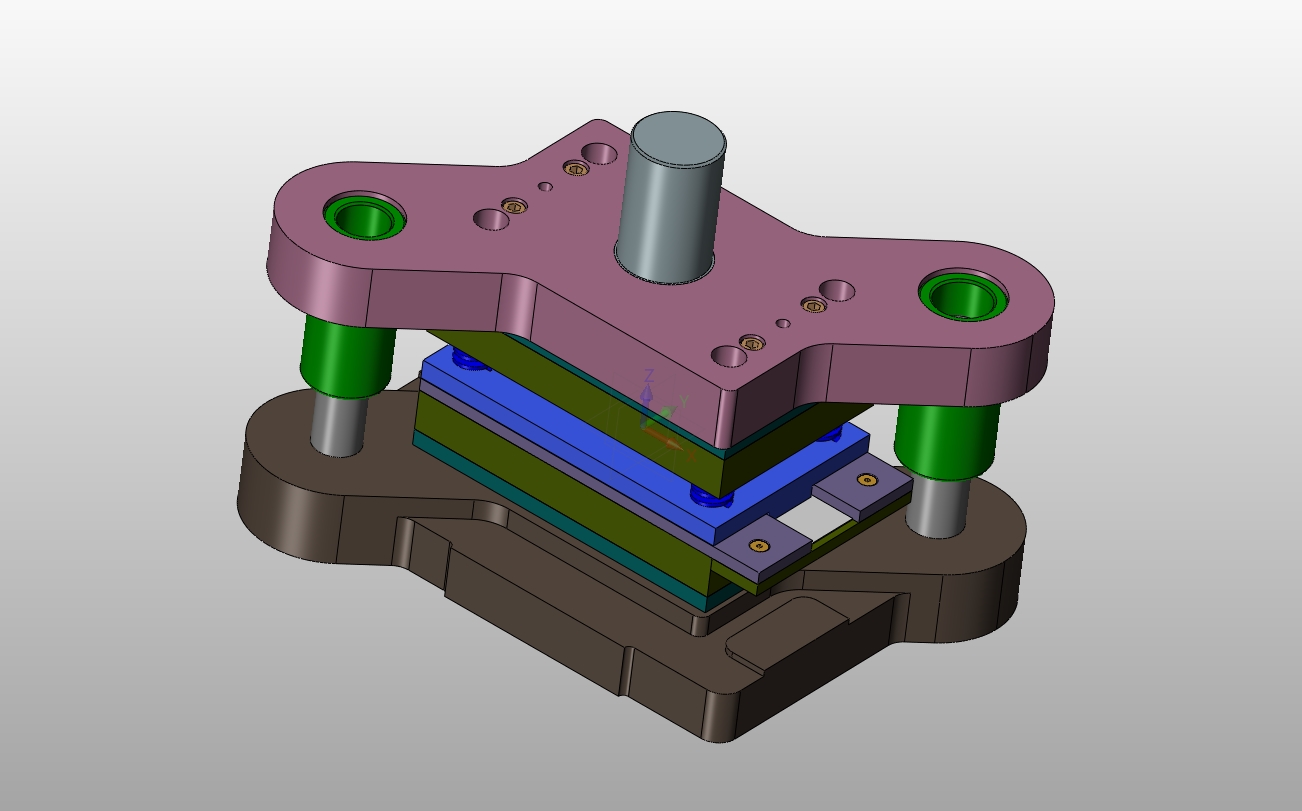

电池电极弹片冲压工艺设计(含CAD图,UG三维图)

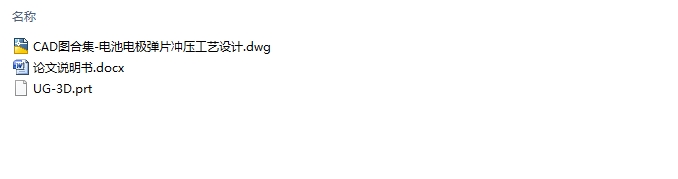

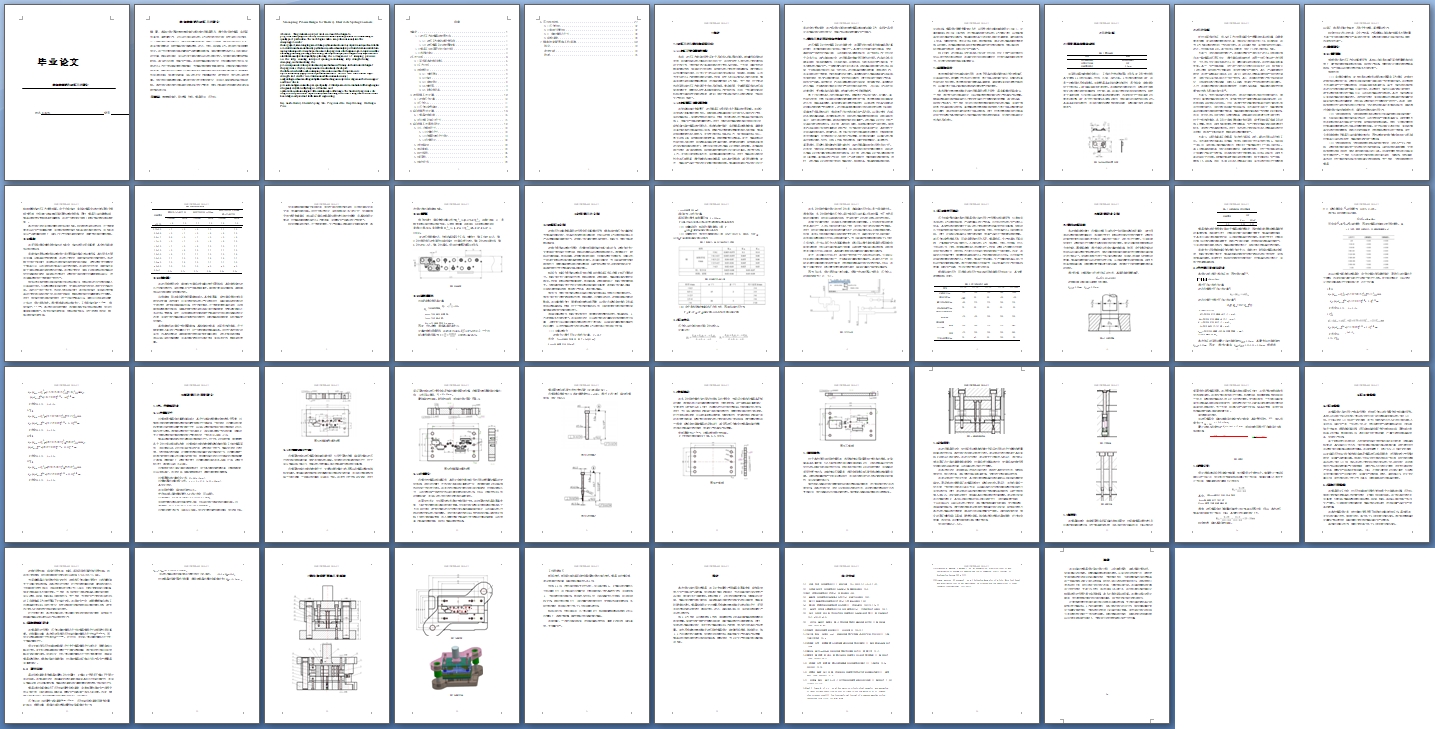

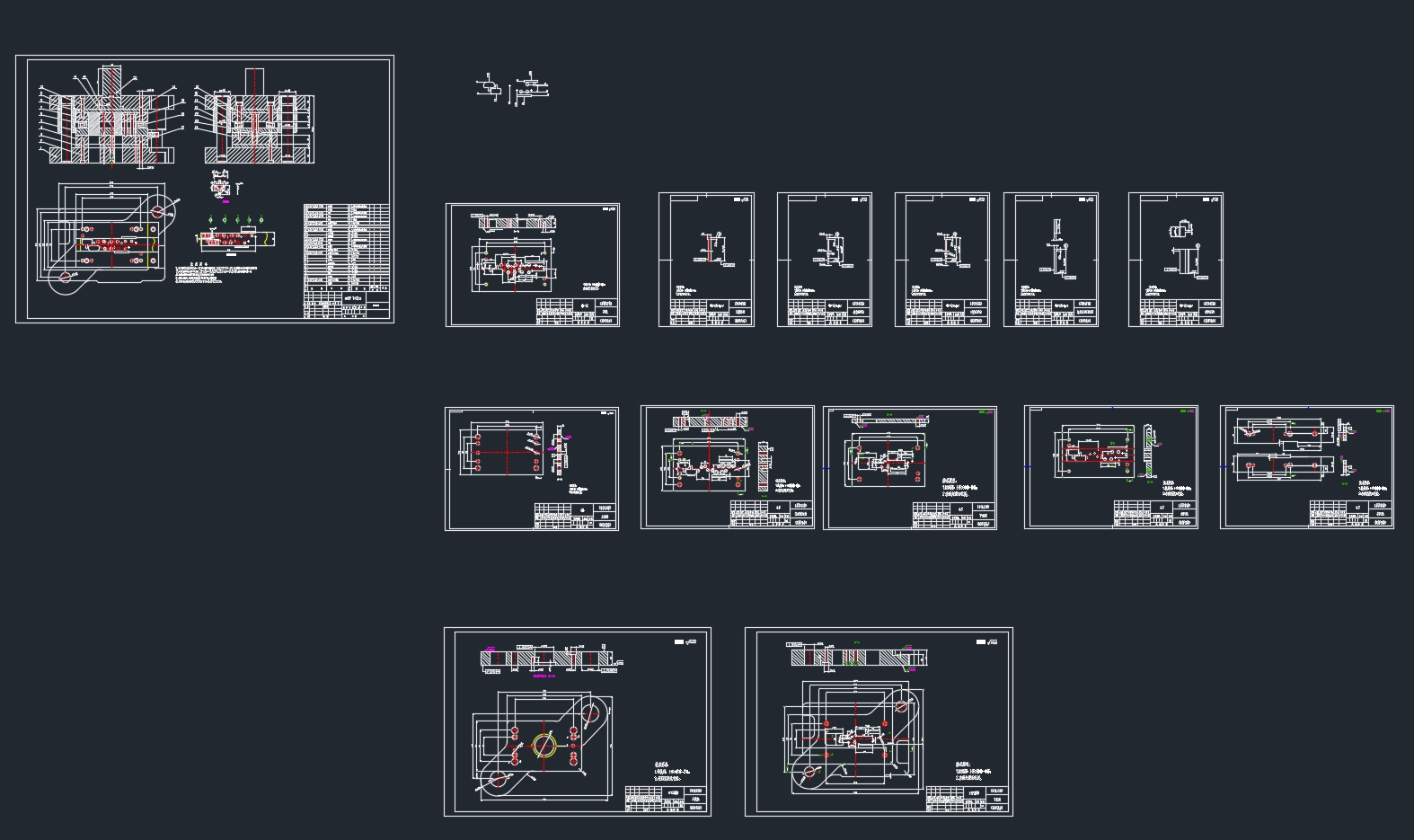

电池电极弹片冲压工艺设计(含CAD图,UG三维图)(论文说明书16500字,CAD图14张,UG三维图)
摘  要：本毕业设计围绕电池电极弹片的级进冲压模具展开。通过设计级进模具，实现零件高效、高质量生产。工作从对目标零件冲压工艺的全面分析开始，研究零件几何形状、 尺寸精度要求及材料特性，如所用金属板材类型、厚度、性能等，确定适用的冲压工艺。 若零件轮廓复杂，级进模具设计涵盖冲裁、冲孔、拉深、成型等工艺。随后进行条料排样 设计。这一步对材料利用率和最终产品质量影响直接。条料排样考虑各冲压工序在条料上 的位置、相邻零件间距，保证冲压时条料强度以及冲压顺序优化。合理的条料排样能节省 材料、减少冲压步数，提高生产效率。在级进模具结构设计中，对关键部件进行设计。依 据冲压工艺尺寸和载荷要求选择模座，为模具提供整体支撑与稳定。凸模和凹模部件设计 精度高，确保零件冲压准确。凸模用高强度工具钢制造并热处理以增强耐磨性。模具结构 包含导向机构，如导柱和导套，保证冲压时上下模精确对中，避免错位，提升冲压零件质量。设计涉及关键参数计算。最后对设计进行校核和优化，完成了CAD装配图和零件图绘 制。本次设计的级进冲压模具设计满足零件生产要求，展现了模具设计领域理论知识和实践技能的应用。

关键词：电池电极弹片；级进模；拉深；模具设计；压力机

Stamping Process Design for Battery Electrode SpringContacts
Abstract：This graduation project revolves around the designof a progressivestampingdieforbatteryelectrodeelastictabs,aimingtoachieveefficientandhigh-qualitypart  production. The work begins with a comprehensiveanalysisof the stampingprocessfor thetargetpart,examiningitsgeometricshape,dimensionalaccuracyrequirements,andmaterialcharacteristicssuchasmetalsheettype,thickness,andmechanicalpropertiestodeterminesuitablestampingtechniques.Forcomplexpartcontours,theprogressivediedesignincorporatesprocesseslikeblanking,punching,drawing,andforming.Subsequentstriplayoutdesigndirectlyimpactsmaterialutilizationandproductqualitybyoptimizing  the   arrangement   of   stamping   processes   on   the   strip,   ensuring   inter-part   spacing,  maintaining  strip  strength  during  stamping,  andrationalizing  the  processsequencetoreduceproductionstepsandenhanceefficiency.Inthestructuraldesignof theprogressive  die, key componentsaremeticulously developed: thediebaseisselectedbasedonstamping  dimensions and load requirements toprovidestability;high-precision punchesanddiesare  crafted  from  heat-treated  high-strength  tool  steelfor  wearresistanceanddimensionalaccuracy;   andguidingmechanismslikeguidepillarsandbushingsensureprecise  alignment between upper and lower dies to preventmisalignmentandimprovepartquality.Criticalparametersarecalculatedthroughengineeringanalysis,followedbydesign  verification  and  optimization,culminatinginCADassemblyandpartdrawings.The  finalized progressive die design meets production requirements,demonstrating theeffective  integration oftheoretical knowledge and practical skills inmold engineering.

[资料来源：http://www.doc163.com]

Key words: Battery Electrode Spring Tab；Progressive Die；Deep Drawing；Die Design；Press

零件参数
类型    参数
设计制品名称    电池电极弹片
选用加工材料    08F
材料厚度要求    0.5mm

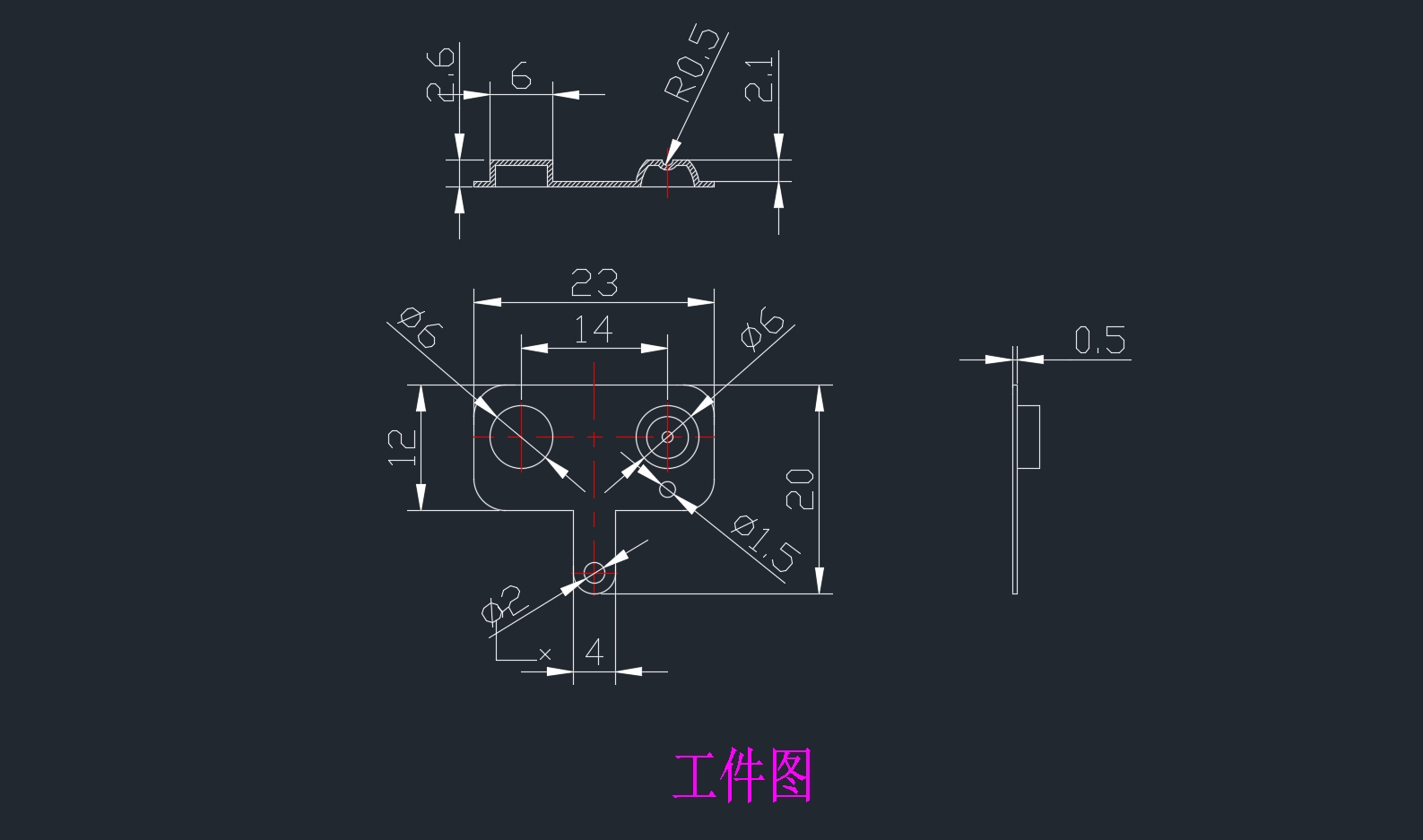

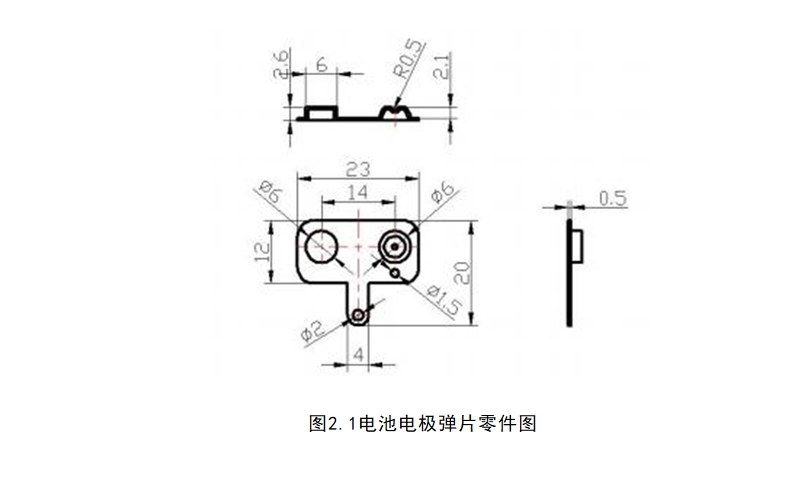

该零件的具体参数详见表2.1，工件的尺寸形状如图2.1所示。此工件为拉深件，其主要加工工序包括落料、拉深、压型、及冲孔等。工件选用的材料是 08F，这是一种常用的不锈钢材料。该材质具备良好的塑性和韧性，易于成型，非常适合用于拉深加工。08F钢具有诸多优异特性。在耐腐蚀方面表现出色，能够在大多数常见的环境中有效抵御腐蚀，对于酸、碱、盐等介质呈现出较好的稳定性。即便处于高温环境，它依然可以保持较高的强度和刚性，因此适用于一些有高温工作要求的场景。08F 易于进行焊接和各类加工操作，拥有良好的可塑性与可加工性。其具备良好的延展性，并且在强度和硬度方面表现均衡，能够满足多种工程实际需求[8]。
  [资料来源：www.doc163.com]

目录
1绪论    1
1.1 冲压工艺与模具的发展方向    1
1.1.1 冲压工艺理论的研究现状    1
1.1.2 冲压模具工业的发展趋势    1
1.2 模具工业在国民经济中的作用    2
1.3 选题的意义    3

[资料来源：Doc163.com]

2工艺分析    4
2.1 零件基本参数及材料    4
2.2工艺分析    5
2.3排样设计    6
2.3.1 排样原则    6
2.3.2搭边    7
2.3.3 载体设计    8
2.3.4排样图    9
2.3.5 材料利用率    9
3 连续模工艺计算    10
3.1 冲裁压力计算    10
3.2压力中心    11
3.3 压力机型号确定    13
4 级进模尺寸计算    14
4.1 模具冲裁间隙    14
4.2凸凹模工作部分尺寸    15
5 级进模工艺零件设计    18
5.1凹、凸模板尺寸    18
5.1.1凹模板尺寸    18
5.1.2凸模固定板尺寸设计    19
5.1.3凸模设计    20
5.2垫板确定    22
5.3卸料机构    23
5.4定位零件    24 [资料来源：Doc163.com]
5.5紧固件    25
5.6弹性元件    26
6 压力机校核    27
6.1 压力校核    27
6.2 滑块行程校核    27
6.3  滑块模柄孔尺寸    28
6.4闭合高度    28
7 模具的装配图和工作原理    30
结论    32
参考文献    33
致谢    35
