基于CAD/CAE技术的端盖注塑模具设计(含CAD图,UG三维图)

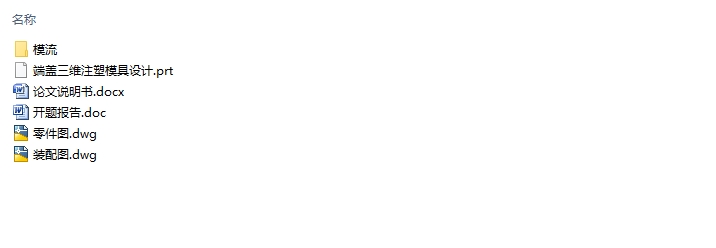

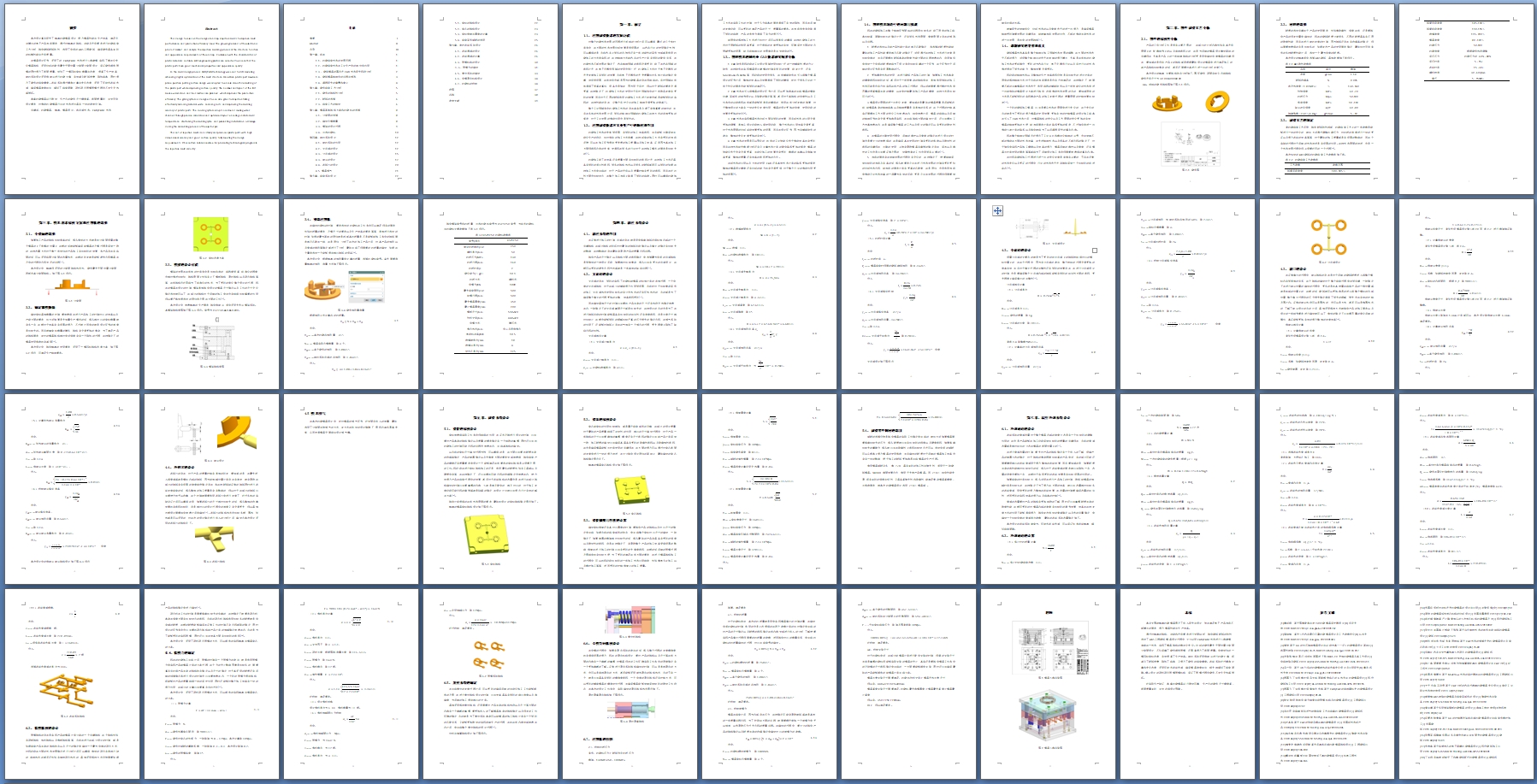

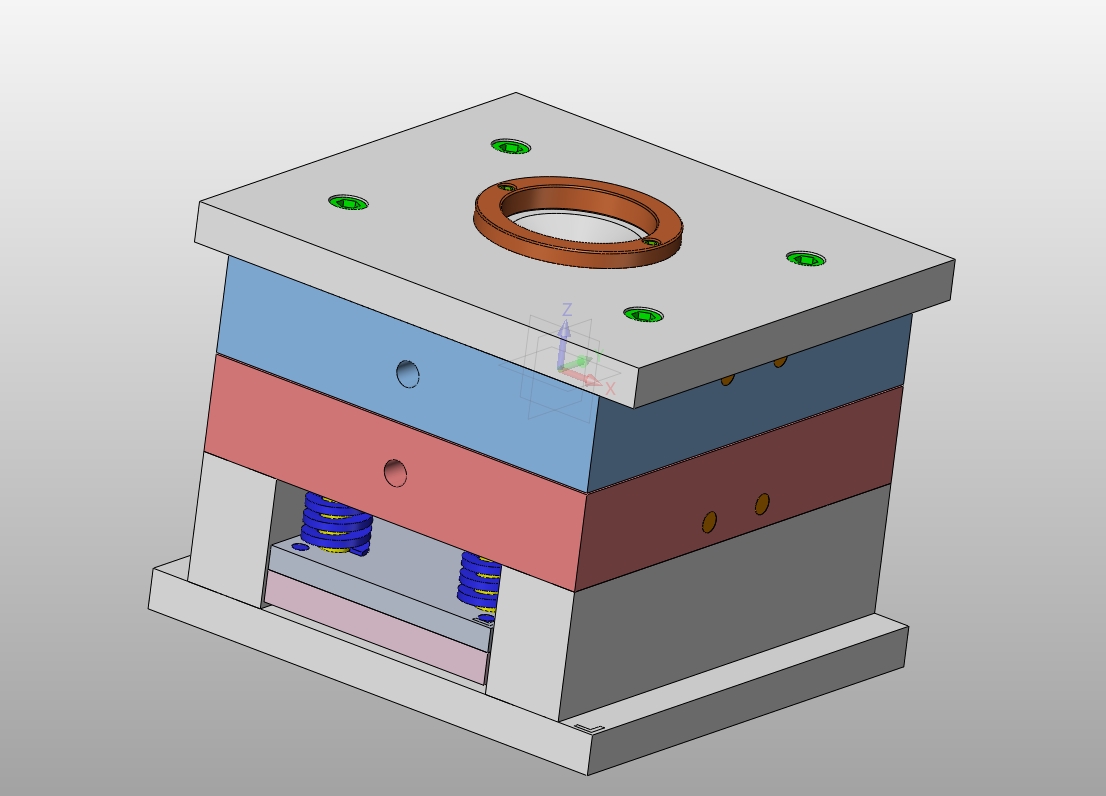

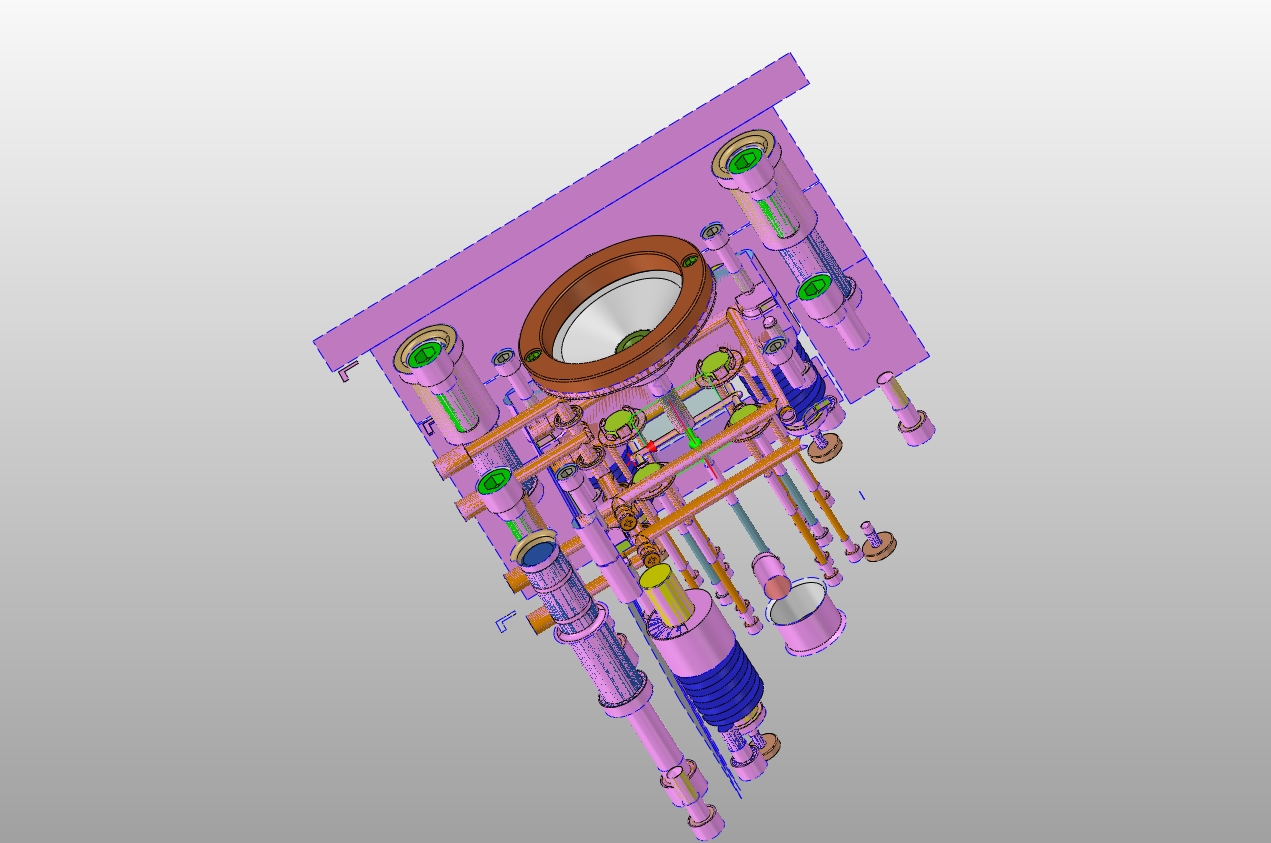

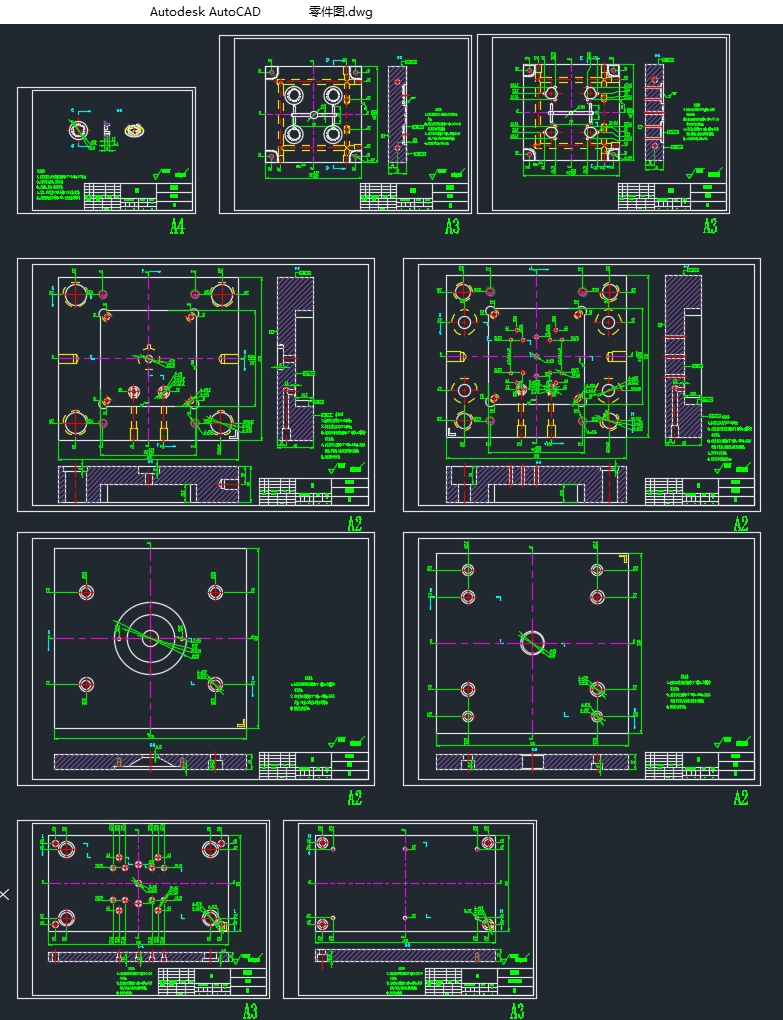

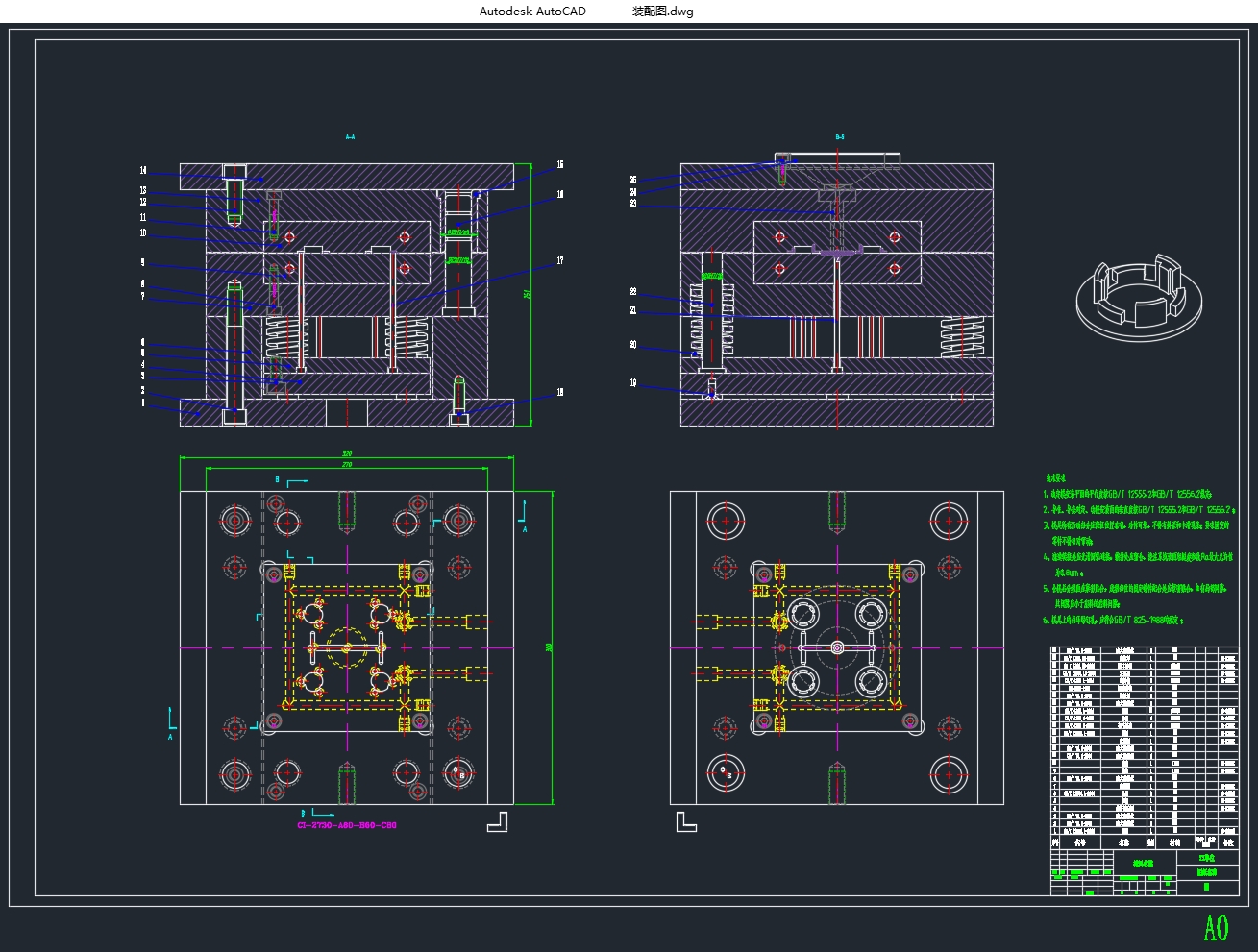

基于CAD/CAE技术的端盖注塑模具设计(含CAD图,UG三维图)(开题报告,论文说明书14000字,CAD图10张,UG三维图,模流)
摘要
本次设计重点研究了端盖注塑模具设计，提升模具性能与生产效率，满足日益增长的电子产品市场需求，通过对端盖的结构、功能及外观要求进行注塑成型工艺分析，结合塑料材料特性，选用了合适的ABS工程塑料，确保塑件具备良好的机械性能与外观质量。
在模具设计环节，采用了的 CAD/CAM 技术进行三维建模，实现了数字化优化模具结构，采用创新的塑件最大平面位置分型面分型面设计，保证塑件顺利脱模的同时提升了表面质量；规划了一模四腔型腔数量与布局，提高了生产效率，浇注系统设计采用侧浇口进行注塑充填，有效减少材料浪费，降低成本，同时提升了塑件的成型精度。冷却系统通过精准计算与优化布局，采用了环绕式冷却水道，确保模具温度均匀，缩短了成型周期，顶杆顶出脱模脱模过程中不发生变形或损坏。
本套注塑模具运行稳定，生产出的塑件尺寸精度高、表面质量好，完全符合设计要求，对推动注塑模具行业的技术进步具有一定的参考价值。
关键词：注塑模具；端盖；模具设计；热流道技术；CAD/CAM 技术

Abstract
This design focuses on the design of end cap injection molds to improve mold performance and production efficiency, meet the growing demand of the electronic product market, and analyze the injection molding process of the structure, function, and appearance requirements of the end cap. Combined with the characteristics of plastic materials, suitable ABS engineering plastics are selected to ensure that the plastic parts have good mechanical properties and appearance quality.

[资料来源：Doc163.com]

In the mold design process, CAD/CAM technology was used for 3D modeling, achieving digital optimization of the mold structure. Innovative plastic part maximum plane position parting surface design was adopted to ensure smooth demolding of the plastic part while improving surface quality; The number and layout of the first mock examination and four cavities are planned, which improves the production efficiency. The gating system is designed to use side gates for injection filling, effectively reducing material waste, reducing costs, and improving the molding accuracy of plastic parts. The cooling system adopts a surround cooling water channel through precise calculation and optimized layout, ensuring uniform mold temperature, shortening the molding cycle, and preventing deformation or damage during the demolding process of the ejector pin.
This set of injection molds runs stably and produces plastic parts with high dimensional accuracy and good surface quality, fully meeting the design requirements. It has certain reference value for promoting technological progress in the injection mold industry.

[资料来源：http://Doc163.com]

塑件的结构性分析
产品的几何分析工作是很有必要开展的， 这部分的分析内容包括有其外观层面上的，轮廓细节上的以及曲线表现上的，这是为后续的模具设计奠定基础的关键所在，尤其是产品上的一些细微结构的分析更是用来确定合理模具的关键所在，要知道的是所有产品上的结构都是根据最终设计的模具来进行满足加工的，若产品结构比较复杂的话，甚至还需要对其进行进一步的分析处理[15]。

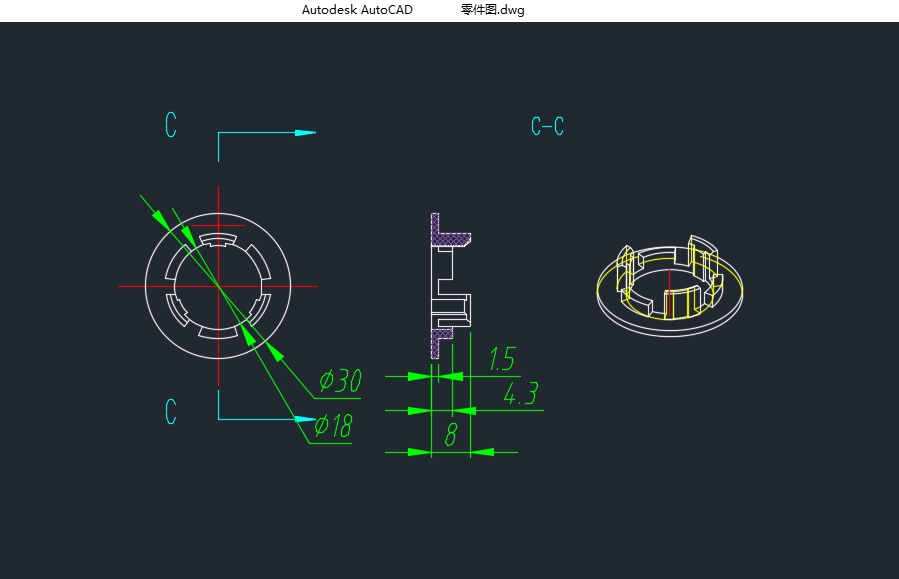

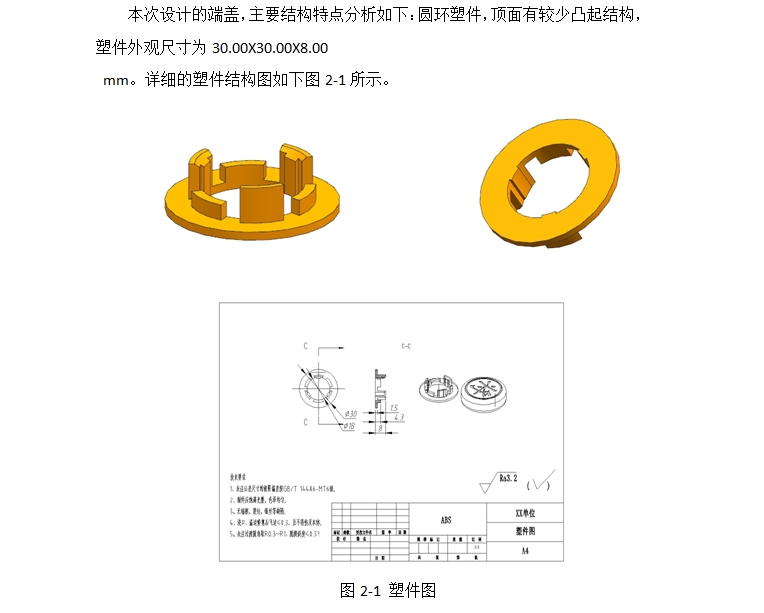

本次设计的端盖，主要结构特点分析如下：圆环塑件，顶面有较少凸起结构，塑件外观尺寸为30.00X30.00X8.00  mm。
  [资料来源：http://www.doc163.com]

目录
摘要    I
Abstract    II
目录    III
第一章、前言    1
1.1、注塑成型技术的发展历程    1
1.2、注塑成型技术在工业生产中的地位和作用    1 [资料来源：www.doc163.com]
1.3.、塑料模具的国内外CAD技术研究现状分析    2
1.4、塑料模具制造中的问题与挑战    3
1.4、课题研究的背景和意义    4
第二章、塑件成型工艺分析    5
2.1、塑件的结构性分析    5
2.2、材料的选择    6
2.3、成型工艺的制定    6
第三章、模具基本结构方案和注塑机的选择    8
3.1、分型面的选择    8
3.2、确定出模数量    8
3.3、模架的设计过程    9
3.4、初选注塑机    10
第四章、浇注系统设计    12
4.1、浇注系统的作用    12
4.2、主流道的设计    12
4.3、分流道的设计    15
4.3、浇口的设计    17
4.4、冷料穴的设计    20
4.5 模具排气    21
第五章、成型系统设计    22
5.1、型腔的结构设计    22

5.2、型芯的结构设计    23
5.3、型腔侧壁与厚度的计算    23
5.4、成型零件钢材的选用    25
第六章、温控冷却系统设计    26
6.1、冷却通道的设计    26
6.2、冷却通道的计算    26
6.3、脱模机构的设计    30
6.4、脱模力的确定    31
6.5、复位系统的确定    33
6.6、合模导向机构设计    34
6.7、注塑机的校核    34
附图    37
总结    38
参考文献    39
