罩盖冲压模具设计及运动仿真分析(含CAD零件装配图,UG三维图)

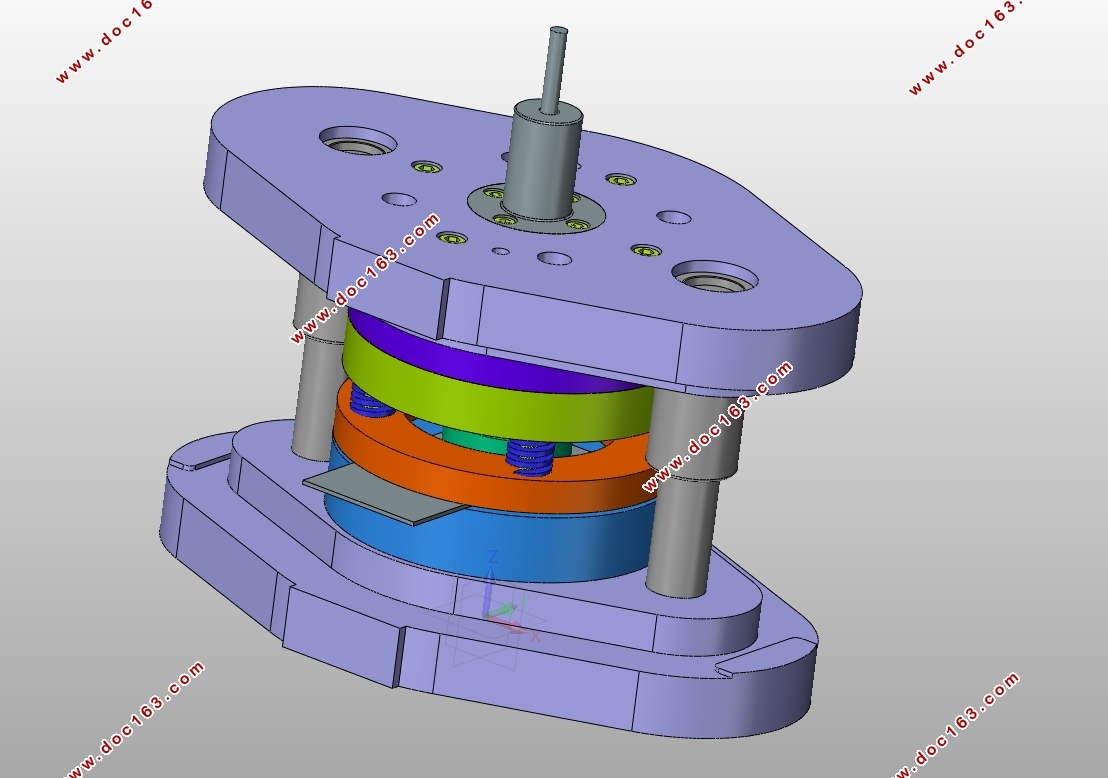

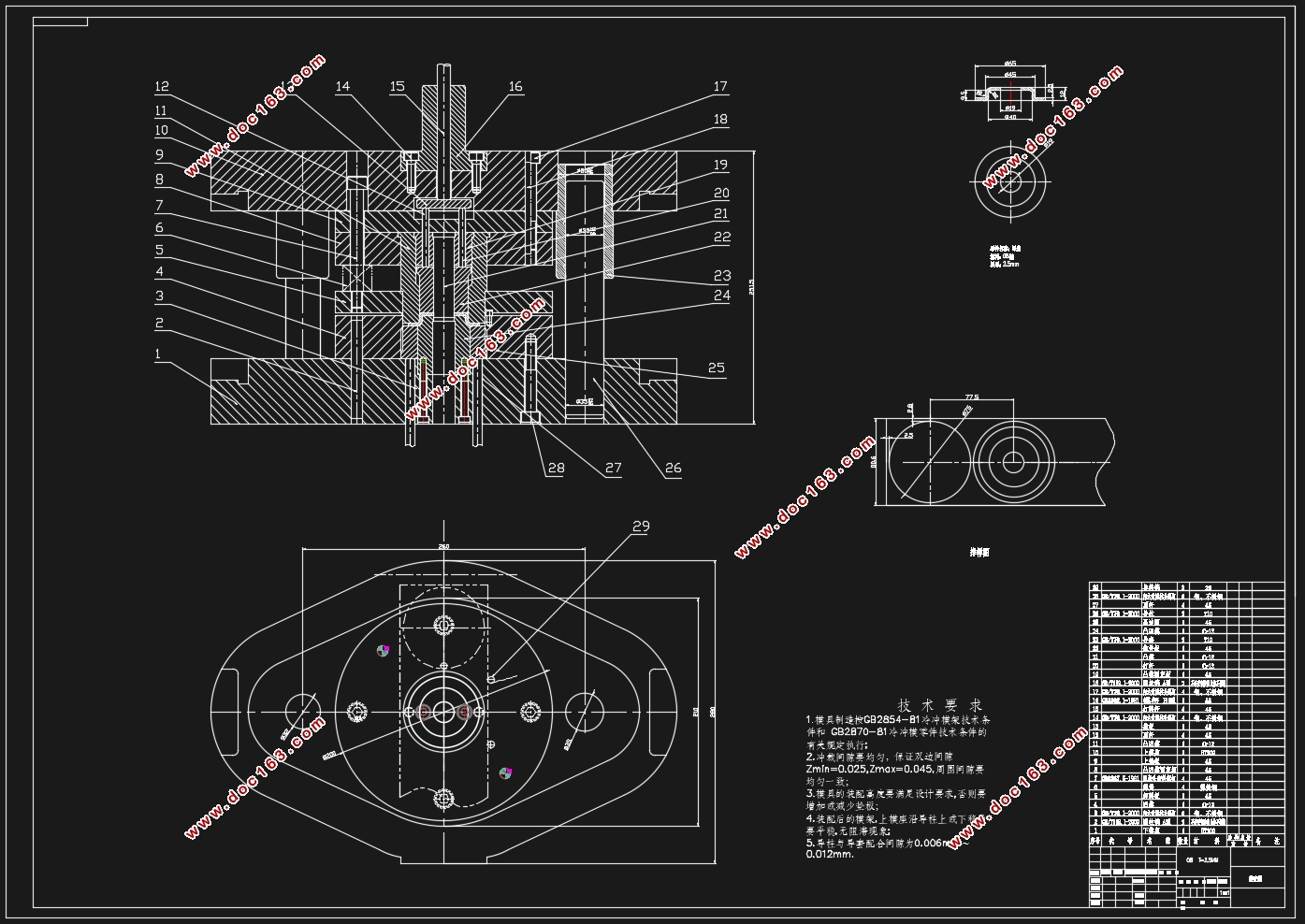

罩盖冲压模具设计及运动仿真分析(含CAD零件装配图,UG三维图)(任务书,论文说明书11000字,CAD图14张,UG三维图)
摘 要
在制造业中，模具的为一种重要的制造装备，本次设计选择的为冲压模具设计的课题，设计主要对冲压制件的生产工艺进行，分析工件的尺寸和形状，了解到工件为薄壁金属件，壁厚均匀，大小一般，非常适合冲压成型，设计需要根据所学的知识对罩盖进行分析然后进行冲压模具设计，首先通过工件尺寸和结构确定其加工工序，冲压主要有冲孔，落料，拉伸等工序。
本次设计只有几个主要工序，按工序分类对对比，确定模具的基本结构，模具主要分单工序，级进模和复合模，本次设计的工件工序相对简单，设计最终对比后选择的复合模结构，需要按此方案对模具进行详细设计。通过对罩盖的结构，确定为复合模结构，了解到复合模具基本组成有成型零件，包含凸模，凹模，凸凹模等，设计首先设计出了排样图，设计取了合适答边值，采用的有废料排样，成型零件采用的为台阶固定和螺钉固定结合的形式。模具采用的弹性卸料装置，设计有打杆和弹簧连接推板的机构对工件和条料的卸料，文中对这些尺寸进行了相关计算和校核，最终绘制了整体结构和零件图，设计采用CAD软件绘制了模具整体结构，并绘制了模具的工程加工图，最终还对本次设计工作进行总结，通过运动仿真分析模具合模过程分析。 [版权所有：http://DOC163.com]
关键词：罩盖；冲压模具；拉深；复合模；仿真

ABSTRACT
In the manufacturing industry, the mold is an important manufacturing equipment, this design choice for the stamping die design topic, the design mainly on the stamping parts of the production process, analysis of the workpiece size and shape, know that the workpiece for thin-walled metal parts, wall thickness uniformity, size general, very suitable for stamping molding, design needs to be based on the knowledge of the cap analysis and then stamping die design, first through the workpiece size and structure to determine its processing procedures, stamping mainly punching, blanking, drawing and other processes. This design only has a few main processes, according to the process classification comparison, determine the basic structure of the mold, mold main single process, progressive die and composite die, the design of the work-piece process is relatively simple, after the final comparison of the design of the composite die structure, we need to follow this plan for the detailed design of the mold. Through the structure of the cover, determined as a composite die structure, learned that the basic composition of the composite die molding parts, including punch, die, Punch and die, etc. , there are waste layout, molding parts used for the combination of step fixation and screw fixation form. The elastic unloading device used in the die and the mechanism with the push plate connected with the strike rod and spring are designed to unload the workpiece and the strip, cAD software was used to draw the overall structure of the mold, and draw the mold engineering drawings, and finally summarized the design work, through the motion simulation analysis of the mold closing process [资料来源：http://www.doc163.com]
Keywords: Cover; stamping die; drawing; compound die; simulation

冲压件的工艺性分析

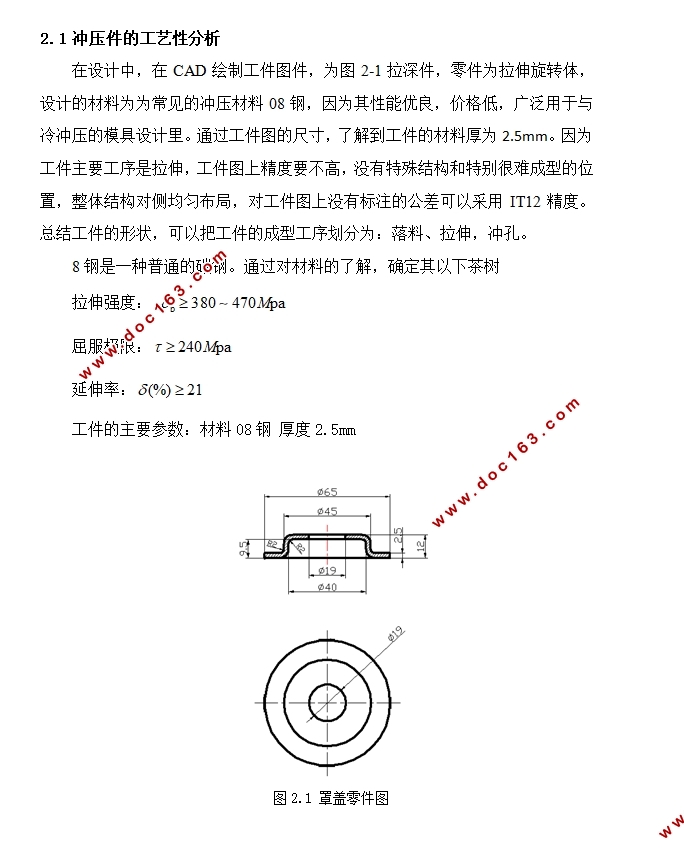

在设计中，在CAD绘制工件图件，为图2-1拉深件，零件为拉伸旋转体，设计的材料为为常见的冲压材料08钢，因为其性能优良，价格低，广泛用于与冷冲压的模具设计里。通过工件图的尺寸，了解到工件的材料厚为2.5mm。因为工件主要工序是拉伸，工件图上精度要不高，没有特殊结构和特别很难成型的位置，整体结构对侧均匀布局，对工件图上没有标注的公差可以采用IT12精度。总结工件的形状，可以把工件的成型工序划分为：落料、拉伸，冲孔。
8钢是一种普通的碳钢。通过对材料的了解，确定其以下茶树
拉伸强度：
屈服极限：
延伸率：
工件的主要参数：材料08钢 厚度2.5mm


[资料来源：http://Doc163.com]

目 录
摘 要    2
1.1冲压模具的发展现状和趋势    6
1.2选题的意义和设计思路    7
2  冲压的工艺方案设计    8
2.1 冲压件的工艺性分析    8
2.2 冲压工艺方案的确定和分析    9
2.3 计算毛坯尺寸    10
2.4 排样方案的确定    10
2.5 搭边的选取    11
2.6送料步距、条料宽度及板料间距计算    12 [来源：http://Doc163.com]
2.6.1 送料步距    12
2.6.2条料宽度及板料间距的计算    12
2.6.3 计算材料的利用率    12
3 冲压工艺的计算    14
3.1  计算凸、凹模刃口尺寸和公差    14
3.2  计算工艺力、初选压力机    15
3.2.1  工艺力的计算    15
3.2.2  初选压力机    17
3.3 压力中心的计算    17
4 模具的结构设计    18
4.1 成型部件的设计    18
4.1.1 凹模设计    18
4.1.2 凸模    19
4.1.3 凸凹模    20
4.2卸料与压边方法设计    21
4.3定位位零件的设计    22
4.4 固定板设计    23
4.5导柱、导套的选用    24
4.6模架及标准件的设计选择    24
5 压力机校核和装配图绘制    25
5.1校核冲裁力    25 [版权所有：http://DOC163.com]
5.2校核开模行程    25
5.3压力机安装尺寸校核    25
5.4模具装配体设计    26
5.5模具工作过程    27
6 模具运动仿真分析    28
总  结    29
参考文献    30
致  谢    32 [资料来源：http://doc163.com]
