单注液压机液压系统的设计(液压传动技术)

摘  要：如今，液压传动是一门比较成熟的技术，已广泛应用于机械制造、工程机械、农业机械、汽车制造以及锻压等机械行业。而其在实现高压、高速、大功率、高效率、低噪声、经久耐用，高度集成化等各项要求方面的显著优势使得这门技术有着更加广阔的发展前景。
本文在对液压传动发展和液压传动的工作原理作了一个简要说明的同时，更对液压技术在锻压机械中的一个典型应用——单柱液压机的液压系统进行了全面的设计计算。其内容主要包括：
Ⅰ 液压传动系统方案的分析、比较和确定；
Ⅱ 确定并绘制系统原理图；
Ⅲ 集成块单元回路图的绘制；
Ⅳ 液压系统中各主要参数的计算、圆整及校核；
Ⅴ 各种液压元件的选择；

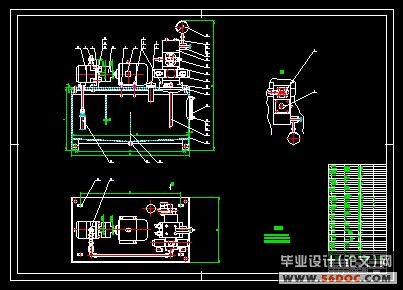

Ⅵ 设计并绘制以集成块联接方式而成的系统装配图；
在单柱液压机液压系统执行元件液压缸的设计中，利用在前文系统设计中所校核过的如活塞直径D（ΦAL）、活塞杆直径d(ΦMM)等参数，我们对液压油缸的各主要零部件进行了详细的结构设计，并绘制了它们的零件图及液压油缸装配图。
在本设计中，所有图纸均使用绘图软件AutoCAD绘制而成，使得图纸更加清晰，一目了然。
关键字：单柱液压机；液压系统设计；液压油缸；AutoCAD

ABSTRACT
Student Name: liuzhaoyang       Number:  068105319
Supervisor: Yuankun
Abstract：Nowadays, hydraulic drive is a technique becoming mature, what has been applied in Manufacture, Engineering Machinery, Farm Machinery, Car Manufacturing, and Forging Presses etc. Moreover, it has a so salient advantage in actualize high pressure, high speed, hight-power, hight efficiency, low yawp, longevity and hight integration that it could develope much faster then others.
After the phylogeny of the hydraulic drive and the working theory have been introduced in this paper, we have do a fully design for the system of the single column hydraulic presses which is a type application in Forging Presses.It includes:
Ⅰ Analysing, comparing and confirming the project of hydraulic drive;
Ⅱ Confirming and drawing the system blueprint;
Ⅲ Drawing a blueprint of the cell loop of the integration block;
Ⅳ Accounting, checking and normalizing the mainly parameter in the hydraulic system

[资料来源：Doc163.com]

Ⅴ Choosing the different kinds of hydraulic component
Ⅵ Designing how to rig out all the parts of the system and then draw a blueprint to reflect it.
In the design of the working part of the hydraulic system, cylinder, we have do a particular frame design in using the parameter as the diameter of the piston D(ΦAL) and the diameter of the pole d(ΦMM).
In this project, to make blueprint more clearly and even be clear at a glance, we draw the entire blueprint in software AutoCAD.
Key  words:  Single Column Hydraulic Presses; The Design of Hydraulic System; Hydraulic cylinder; AutoCAD

设计要求
设计要求是进行每项工程设计的依据。在制定基本方案并进一步着手进行液压系统各部分设计之前，必须把设计要求以及与该设计内容有关的其他方面的情况了解清楚。
设计技术要求：
①液压机公称力               25 KN
②液压系统最大工作压力        8 Mpa
③滑块行程                  125 MM
④压头下行速度               45 mm/s
⑤压头上行速度              130 mm/s
  [资料来源：Doc163.com]
