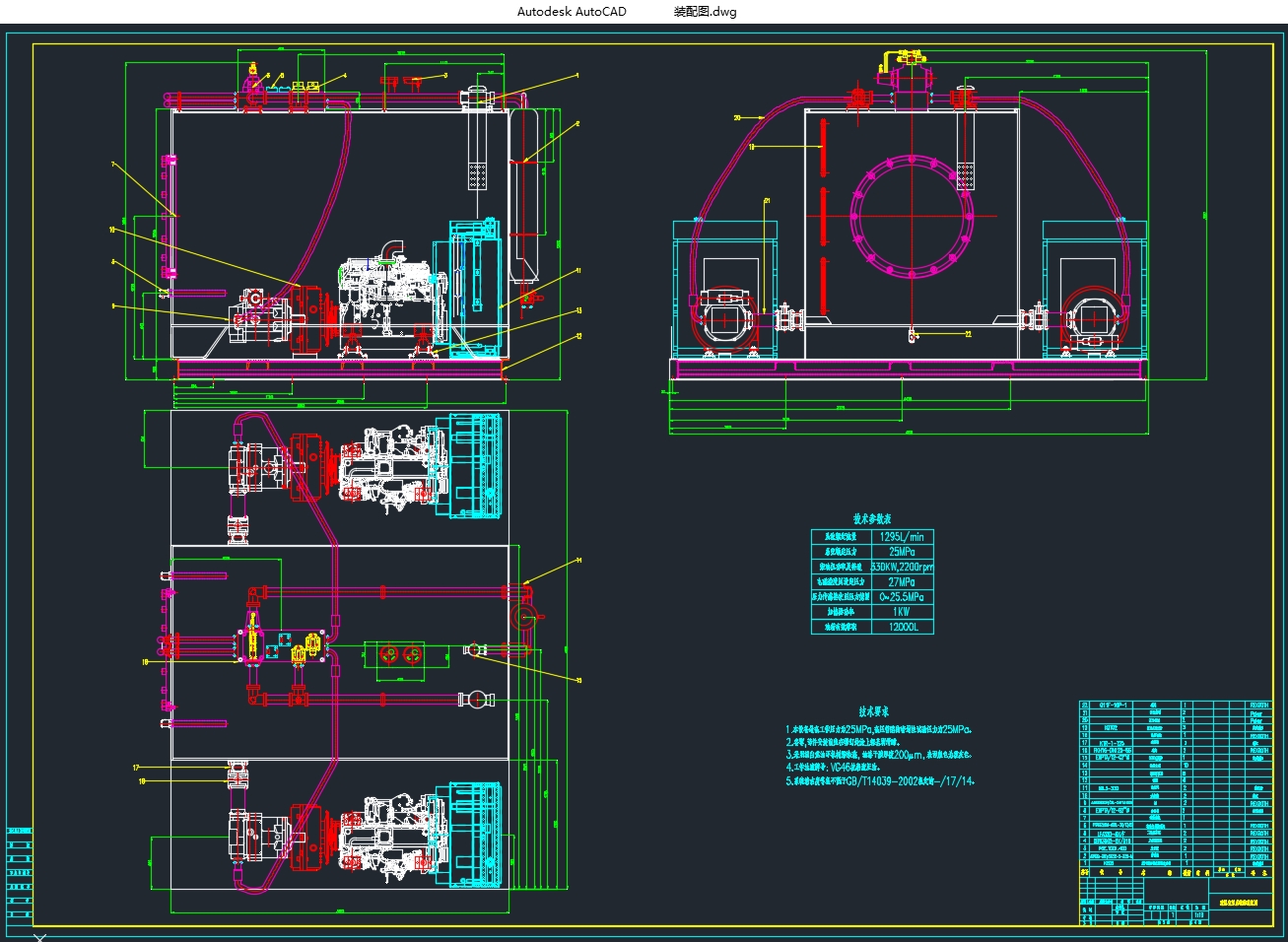

100m打桩船桩架变幅液压系统设计(含CAD零件装配图)

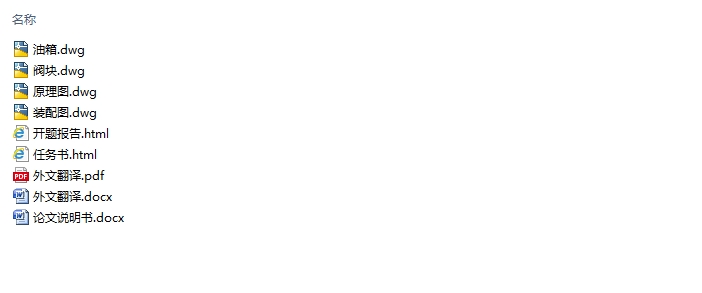

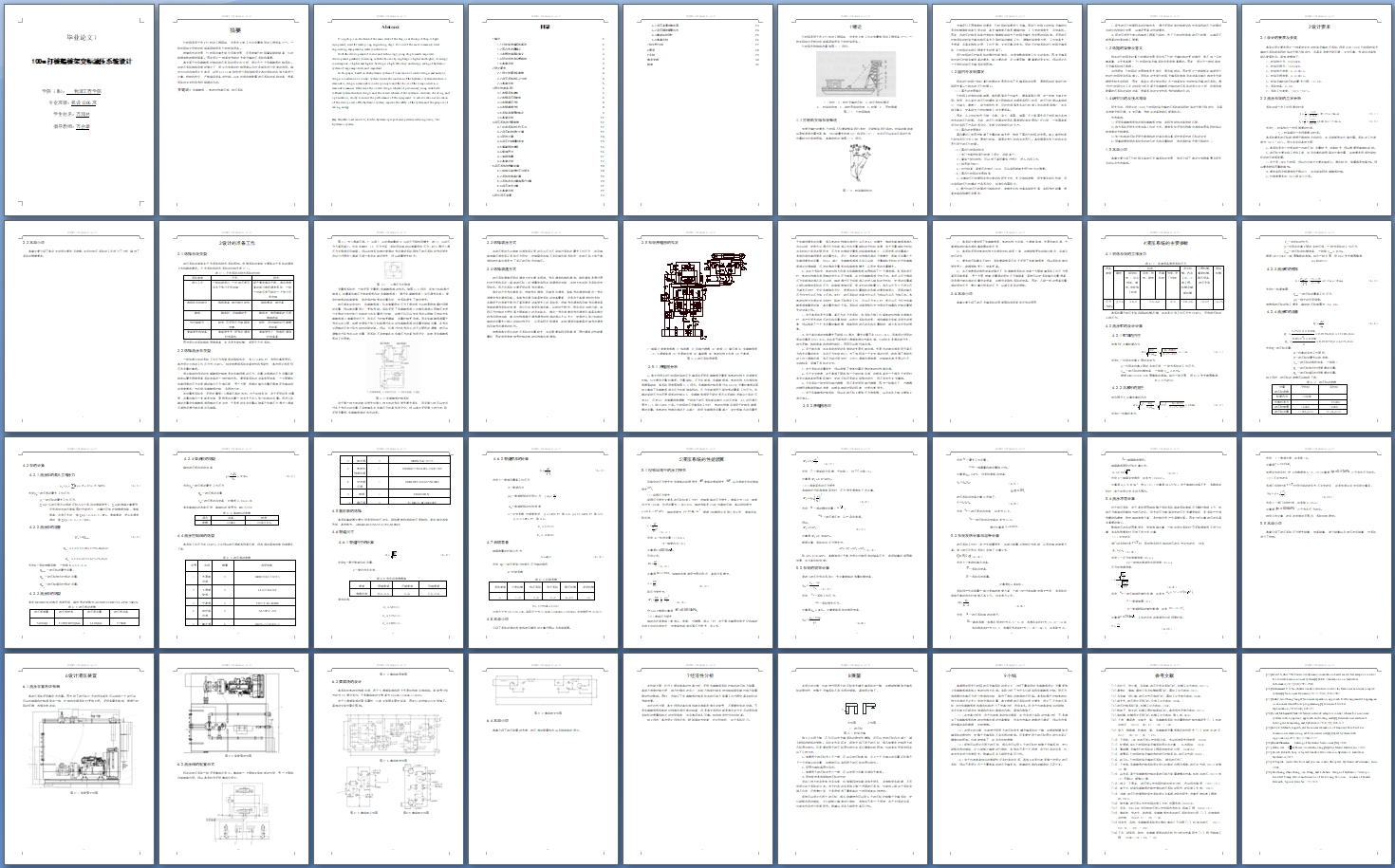

100m打桩船桩架变幅液压系统设计(含CAD零件装配图)(任务书,开题报告,外文翻译,论文说明书12000字,CAD图4张)
摘要
打桩船是用于水上打桩的工程船舶，也是水上施工作业中最常用的工程设备之一。一般在船舶主甲板的前部或顶部设有打桩桩架设备。
随着科技的发展，打桩船向着大型化逐渐发展，可是随着打桩船臂架越来越高，它的能源消耗就越来越高。因此设计一款高效节能的大型变幅液压系统和重要。
本文基于对负载敏感控制的液压系统的设计与分析，设计出一个负载敏感控制系统。在液压系统结构合理的情况下，设计出合理的控制原理以及对各部件进行合理的选用。确定初步的总体设计方案后，运用AutoCAD软件进行系统结构设计再对系统的总体方案进行计算、校核和优化，严格确保设备的性能。以此达到合理配置液压系统的驱动功率，提高系统的安全性和节约能源的目的。
关键词：负载敏感 ；电液比例减压阀；液压系统 

Abstract
Piling ship is on the front of the main deck of the ship, or at the top of the pile fight equipment, used for water piling engineering ships. It is one of the most commonly used engineering equipment in water construction.

[资料来源：www.doc163.com]

With the development of science and technology, piling ship towards large-scale development gradually, but along with the boom of piling barge is higher and higher, its energy consumption is higher and higher. So design a high efficiency and energy saving of hydraulic system of large amplitude and important.
In this paper, based on the hydraulic system of load sensitive control design and analysis, design a load sensitive control system. Under the condition of the hydraulic system structure is reasonable, design a reasonable control principle and the choice of the components in a reasonable manner. Determine the overall design scheme of preliminary, using AutoCAD software system structure design and the overall scheme of the system to calculate, checking and optimization, strictly to ensure the performance of the equipment. To achieve rational allocation of the drive power of the hydraulic system, improve the safety of the system and the purpose of saving energy.
Key Words: load sensitive; Electro-hydraulic proportional pressure reducing valve; The hydraulic system

[资料来源：http://doc163.com]

 
2.1设计的要求及参数
本毕业设计要求设计一种高效安全的桩架变幅液压系统。所设计的100m打桩船桩架变幅液压系统能实现桩架的平稳升降动作，且具有速度无级可调、安全可靠、节能与功率智能匹配等特点。具体参数如下：
1、桩架伸出力：23000kN；
2、桩架回程力：14700kN；
3、桩架伸出速度：0.016m/s；
4、桩架回程速度：0.018m/s；
5、桩架变幅时液压缸的最大行程：12.5m；
6、系统效率：0.68；
7、系统工作温度：-20℃～60℃。


[来源：http://www.doc163.com]

目录
1绪论    1 [资料来源：www.doc163.com]
1.1打桩船变幅系统概述    1
1.2国内外发展情况    2
1.3选题的背景及意义    3
1.4研究目的及技术路线    3
1.5本章小结    3
2设计要求    4
2.1设计的要求及参数    4
2.2液压系统的工况分析    4
2.3本章小结    5
3设计的准备工作    6
3.1选择系统类型    6
3.2选择液压泵类型    6
3.3选择调压方式    8
3.4选择调速方式    8

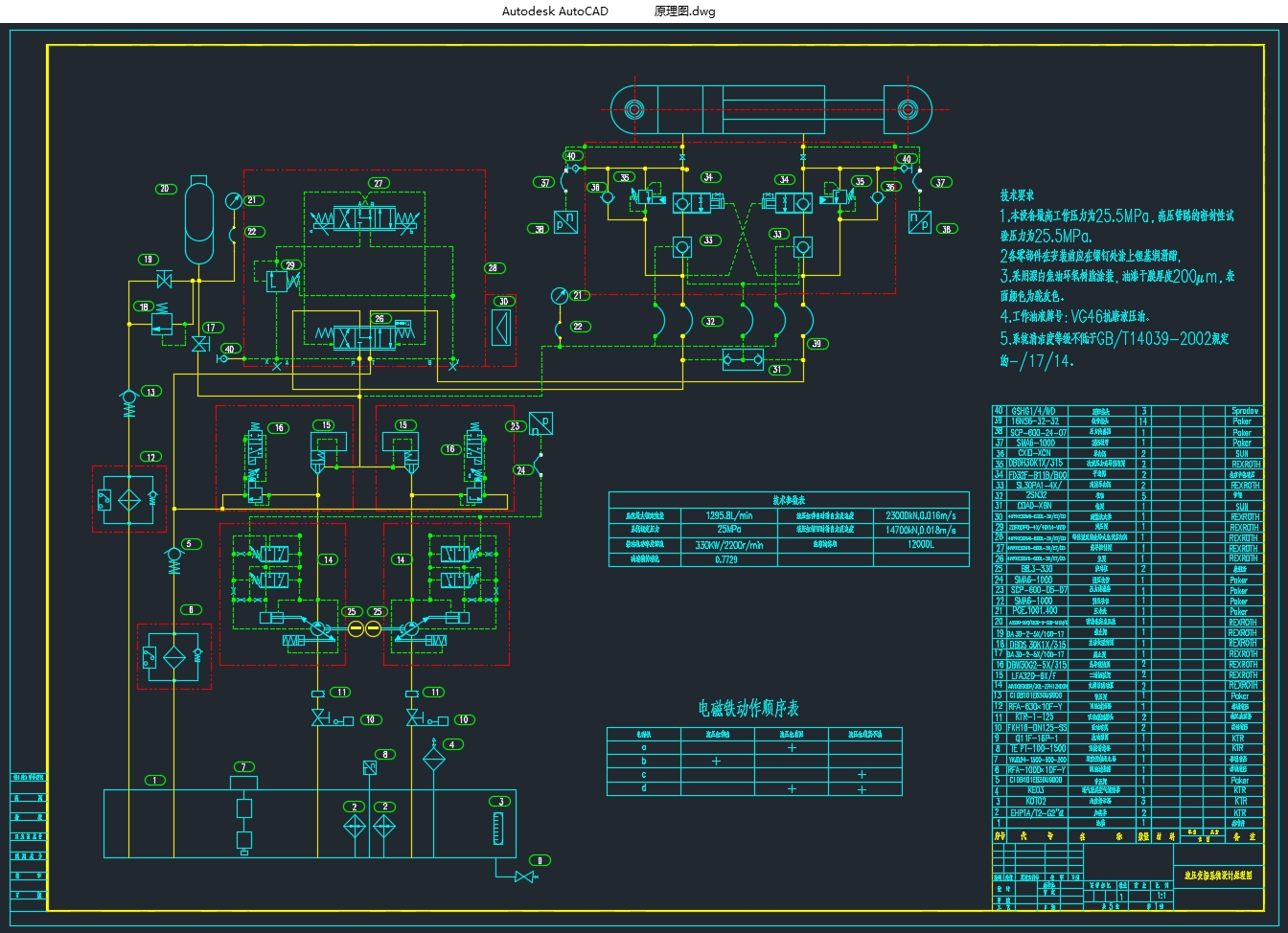

3.5系统原理图的拟定    9
3.6本章小结    11
4液压系统的主要参数    12
4.1初选系统的工作压力    12
4.2液压缸的设计计算    12
4.3泵的计算    14
4.4液压控制阀的选型    15
4.5蓄能器的选择    16
4.6管道尺寸    16
4.7油箱容量    17

[资料来源：http://www.doc163.com]

4.8本章小结    17
5液压系统的性能验算    18
5.1校核回路中的压力损失    18
5.2系统的效率计算    19
5.3系统发热计算和温升计算    20
5.4液压冲击计算    21
5.5本章小结    22
6设计液压装置    23
6.1液压装置总体布局    23
6.2液压阀的配置形式    24
6.3集成块的设计    25
6.4本章小结    26
7经济性分析    27
8展望    28
9小结    29
参考文献    30
致谢    32
