风电安装船液压自动升降系统设计(含CAD液压系统原理图)

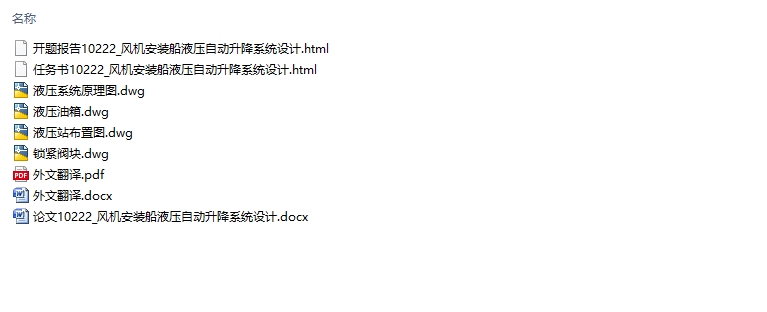

风电安装船液压自动升降系统设计(含CAD液压系统原理图)(任务书,开题报告,外文翻译,论文说明书19000字,CAD图纸4张)
摘要
随着环境的恶化和能源的减少，清洁无污染的新能源成为各国的研究目标。近年来，新发现、利用的海上风能越来越受到世界的关注。为此，一种专业的海上风机安装船应时代的要求诞生。但由于研究的不成熟与技术的缺乏，海上风能的开发还在缓慢的发展中。风机安装船航使到指定地点后，升降装置将桩腿降至海底固定，平台升高，形成安全稳定的作业平台。本文的设计对象就是安装船的升降装置，致力于用液压的方式实现安装船的升降工况，并完成完整的系统设计。
升降装置的液压系统由恒压变量泵供油，插销回路由换向阀控制，升降回路由比例阀控制。四组系统的同步控制由比例阀与控制单元共同完成。升降回路和插销回路是顺序动作的，通过阀的中位机能实现。最后完成原理图、元件计算和选型、油箱设计与泵站设计。
关键词：风机安装船；升降装置；液压系统；同步控制

Abstract
With the deterioration of environment and energy reduction，Clean and non polluting new energy became the research target of each country.In recent years,the new discovery and utilization of offshore wind energy has attracted more and more attention of the world.To this end, a professional offshore wind turbine installation vessel should be the birth of the requirements of the times.However, due to the lack of research and the lack of Technology,the development of offshore wind energy is still in the slow development.After the installation of the wind turbine to the designated place, jacking systemfixes the jack-up legs down to the bottom of the sea and lifts the jack-up platform to form the safe and stable operation platform.The design object of this paper is to install the jacking system of the offshore wind turbine installation vessel,committing to the use of hydraulic methods to achieve the lifting of the turbine installation vessel,and complete the system design. [资料来源：http://www.doc163.com]
The hydraulic system of the jacking system is supplied by a constant pressure variable pump. Latch circuit controlled by the directional control valve, and lifting circuit controlled by proportional valve.The synchronous control of the four groups is completed by the proportional valve and the control unit.Lift circuit and latch circuit is of the order of actions, because it through the median function of the valve to achieve.Finally, the schematic diagram, calculation and selection of components, design of oil tank and design of pump station are completed.
Key word:offshore wind turbine installation vessels;jacking system;Hydraulic System;Synchronization control

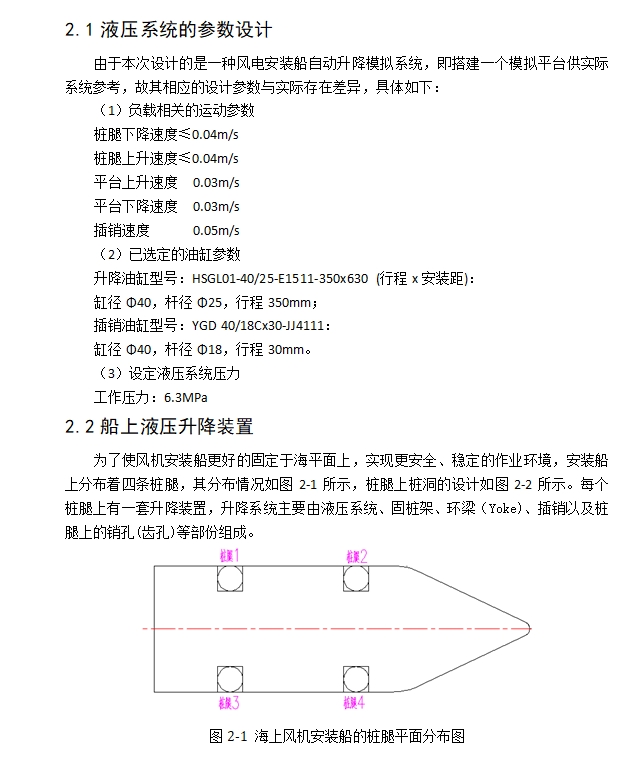

2.1液压系统的参数设计
由于本次设计的是一种风电安装船自动升降模拟系统，即搭建一个模拟平台供实际系统参考，故其相应的设计参数与实际存在差异，具体如下：
（1）负载相关的运动参数
桩腿下降速度≤0.04m/s
桩腿上升速度≤0.04m/s
平台上升速度  0.03m/s
平台下降速度  0.03m/s

[资料来源：http://www.doc163.com]

插销速度      0.05m/s
（2）已选定的油缸参数
升降油缸型号：HSGL01-40/25-E1511-350x630 (行程x安装距)：
缸径Φ40，杆径Φ25，行程350mm；
插销油缸型号：YGD 40/18Cx30-JJ4111：
缸径Φ40，杆径Φ18，行程30mm。
（3）设定液压系统压力
工作压力：6.3MPa
  [资料来源：Doc163.com]

[来源：http://Doc163.com]
目录
摘要    I
Abstract    II
1    绪论    1
1.1    课题研究的目的及意义    1
1.1.1风力发电情况介绍    1
1.1.2海上风机安装船简介    1
1.2    国内外研究概况    3
1.2.1国外安装船发展状况    3
1.2.2国内安装船发展状况    4
1.3    研究内容    4
2    升降装置方案总体设计    5
2.1    液压系统的参数设计    5
2.2    船上液压升降装置    5
2.3    实际工况要求及其分析    7
2.4    设计方案的拟定    8
2.4.1系统类型的选定    8
2.4.2执行元件的选定    8
2.4.3调速方式的选定    8
2.4.4同步方式的设计    9 [来源：http://www.doc163.com]
2.4.5调压方式的选定    9
2.4.6系统回路的设定    9
3    升降系统设计    10
3.1    升降系统回路设计    10
3.2    插销系统回路设计    12
3.3    泵出口回路的设计    13
3.4    拟定总原理图    13
3.5    工况对应的液压系统走向    14
3.5.1桩腿下降控制    15
3.5.2平台上升控制    15
3.5.3平台下降控制    16
3.5.4桩腿上升控制    17
3.6    液压元件的计算和选型    18
3.6.1已知条件    18
3.6.2液压泵的计算与选型    18
3.6.3电动机的计算与选择    20
3.6.4联轴器的选择    21
3.6.5液压控制阀的选型    21
3.7    液压辅件的设计及选型    25

[来源：http://Doc163.com]

3.7.1过滤器的选型    25
3.7.2空气滤清器的选型    26
3.7.3液位液温计的选型    27
3.7.4液压介质的选择    27
3.8    液压元件明细表    27
3.9    油箱的计算及选型    27
3.10    液压泵站的设计    28
3.11    阀块的设计与绘制    28
3.11.1主回路阀块的设计与绘制    28
3.11.2插销回路阀块的设计与绘制    29
3.11.3液控单向阀与油缸的阀块的设计与绘制    29
3.11.4升降回路阀块的设计与绘制    30
3.12    安装船的整体动力站设计    30
3.13    经济型分析    31
4    系统验算与分析    33
4.1    系统压力损失校核    33
4.1.1沿程压力损失    33
4.1.2局部压力损失    33

[资料来源：Doc163.com]

4.1.3阀类元件压力损失    34
4.2    油温验算    34
4.3    同步系统原理介绍    35
5    总结与展望    37
5.1    创新点    37
5.2    总结    37
5.3    展望    37
参考文献    39
致谢    40 [资料来源：http://Doc163.com]
