轴的车削加工工艺分析与编程设计(简易)(UG三维,CAD)

轴的车削加工工艺分析与编程设计(简易)(UG三维,CAD)(UG三维图1张,CAD图1张,设计说明书4500字)
内容摘要：
本论文主要阐述了典型配合零件的车削加工，包括零件的工艺分析，刀具选择，毛坯确定、装夹方式、夹具选择、加工步骤，程序编制。

关键词：工艺、编程、加工路线

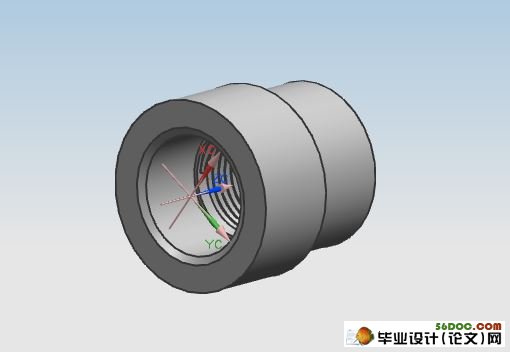

现就轴的零件数控车削加工工艺分析举例。

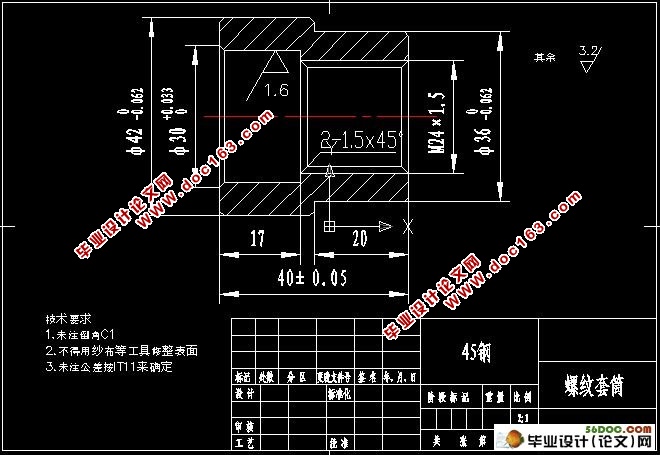

轴零件是数控车削加工中常见的零件之一.其轮廓曲线由直线-圆弧、圆弧-圆弧、圆弧-非圆曲线以及非圆曲线等组成.加工中多采用两轴以上联动的数控车床,加工工艺过程也大同小异.下面以下图所示的图形为例,分析其数控车削加工工艺。

2.1加工方案
    （1） 在普车上预钻Ф22通孔。
（2） 在数控车床上，采用三爪定心卡盘装卡，夹零件毛坯，伸出卡盘30 mm ，车端面，加工零件左端轮廓至Ф42×23mm 、 Ф30×17 mm、 Ф22.05×21 mm,倒角，切断至41。设置编程原点在零件左端面的轴线上，加工程序名为O0001。
（3） 零件调头，包铜皮夹Ф42 mm外圆，找正，车端面至总长要求。加工零件右端外轮廓至Ф36×20 mm，倒角，车螺纹。设置编程原点在零件右端面的轴线上，加工程序名为O0002。

[资料来源：http://www.doc163.com]

目   录
1.    前言    3
2．工艺分析    4
2.1加工方案    4
2.2毛坯的选择    4
2.3刀具的选择    … 5
2.4切削参数    5
2.5工艺路线    6
2.6进给路线的确定    6
2.7加工顺序的确定    6
2.8切削用量的确定    8
3、加工过程中的对刀的问题    9
4、编程    10 [资料来源：http://Doc163.com]
4.1工件坐标系的确定    10
4.2程序的编制    10
致谢………13
参考文献    14
