转轴的数控车削加工优化设计(含CAD图,UG三维图,工艺工序卡,程序)

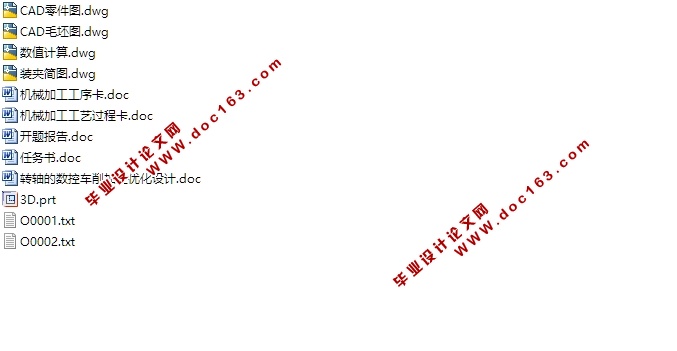

转轴的数控车削加工优化设计(含CAD图,UG三维图,工艺工序卡,程序)(任务书,开题报告,论文说明书9300字,CAD图纸3张,工艺卡,工序卡,加工程序清单)
摘  要
零件的数控加工工艺分析是编制数控程序中最重要而又极其复杂的环节，也是数控加工工艺方案设计的核心工作，必须在数控加工方案制定前完成。 数控车床是目前使用最广泛的数控机床之一。数控车床主要用于加工轴类、盘类等回转体零件。通过数控加工零件程序的自动运行，可以实现自动加工内外圆柱面、圆锥面、外形表面、螺纹和端面等需要加工的的内容，并且可以进行切槽、钻孔、扩孔、铰孔等加工。
本次设计说明书以数控车床车削典型的转轴零件为例，根据被加工工件的材料、轮廓形状、加工精度等选用合适的机床，制定加工方案，确定零件的加工顺序，各工序所用刀具，夹具和切削用量等，编写加工零件的程序。

关键词：工艺分析；数控加工；刀具；切削用量；加工程序

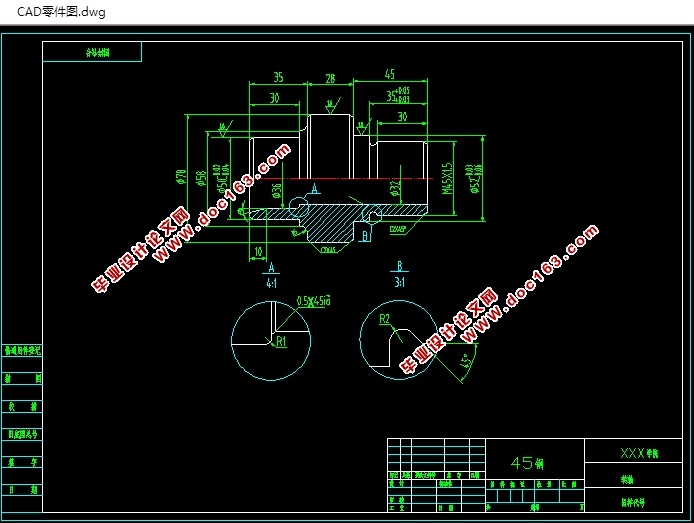

如图2-1和图2-2所示转轴零件它属于台阶轴类零件，由圆柱面、螺纹、螺尾退刀槽、圆弧、内孔等组成。局部放大部位B环槽的作用是使零件装配时有一个正确的位置，并使加工中车螺纹时退刀方便；螺纹用于安装各种锁紧螺母和调整螺母。

通过对CAD图2-1的分析可列出该轴零件的各项技术要求如表2-1所示。
表2-1 技术要求
加工表面    尺寸偏差（mm）    公差及精度等级    表面粗糙度(um)
Φ52外圆    Φ52-0.03 -0.06mm    IT7    3.2
Φ50外圆    Φ50-0.02 -0.04mm    IT6    1.6
Φ78外圆    Φ78±0.1mm    IT12    1.6
35mm长度    35+0.05 +0.03mm    IT6    1.6
15°内孔倒角    10mm    IT10    3.2
M45X1.5    Φ44.95mm    IT10    3.2
  [资料来源：http://doc163.com]

目  录
摘  要    I
ABSTRACT    II
第一章 引言    1
第二章 零件工艺规程设计    2
2.1  零件图的审查    2
2.1.1 零件图的完整性与正确性    3
2.1.2 零件的材料分析    3
2.1.2.1 毛坯的种类    3
2.1.2.2 确定毛坯考虑因素    4
2.1.2.3 毛坯尺寸的确定    4
2.1.3 合理的标注尺寸    5 [资料来源：http://Doc163.com]
2.2 确定加工方法    5
2.3 工艺设备的选择    5
2.3.1 机床的选择    5
2.3.2量具及辅助用具的选择    5
2.4 零件的安装    6
2.5 选择夹具    6
2.6 刀具的选择    6
2.7对刀点与换刀点的确定    7
第三章 确定加工工艺方案    8
3.1确定定位基准    8
3.2 工序与工步的划分    8
3.3加工顺序的安排    9
3.4 加工路线的确定    9
3.5 加工工艺过程卡片    10
第四章  切削用量的计算    11
4.1 切削用量的选择    11
4.1.1主轴转速的确定    11
4.1.2进给速度的确定    12
4.1.3背吃刀量的确定    12
4.2 切削用量计算    13
第五章  程序的编制    16
5.1 工件坐标系的确定    16

5.2 数值的计算    16
5.3 加工程序清单    17
致  谢    21
总   结    22
参考文献    23
