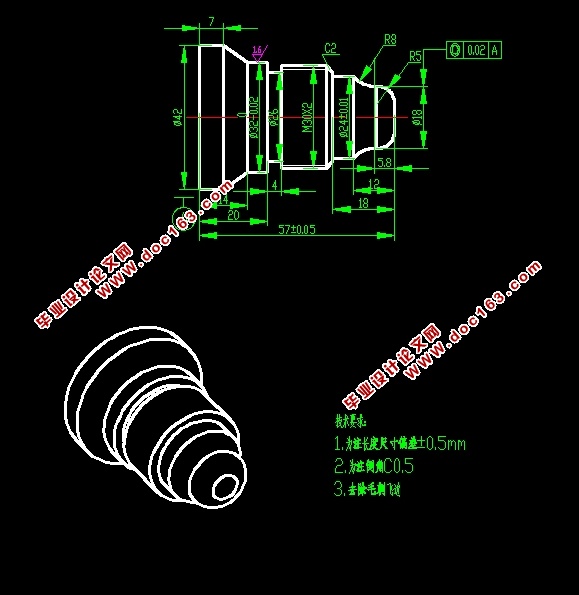

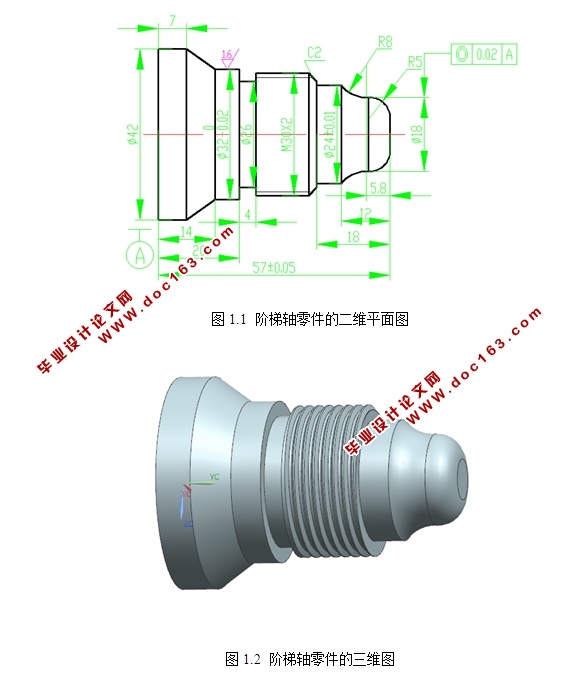

轴类零件是机械加工中常见的加工零件之一，在各类机械中应用很广。图1.1中所示的轴零件主要由内外圆柱面、锥面、槽、外锥螺纹等组成，从这些结构中更可以看出，该轴主要起联接的作用。
1.2 零件的技术要求分析
零件的技术要求主要包括尺寸精度、形状精度、位置精度、表面粗糙度要求等，这些技术要求应当是能够保证零件使用性能前提下的极限值。进行零件技术要求分析，主要是分析这些技术要求的合理性，以及实现的可能性，重点分析重要表面和部位的加工精度和技术要求，为制定合理的加工方案做好准备。同时通过分析以确定技术要求是否过于严格，因为过高的精度和过小的表面粗糙度要求会使工艺过程变得复杂，加工难度大，增加不必要的成本。
该零件尺寸精度等级较高，其中外圆尺寸精度最高为0.01mm，长度尺寸精度最高为0.05mm；位置精度有：Φ18对基准A的同轴度为Φ0.02mm（等等，其余的请参照零件图纸）；该零件的表面粗糙度要求较高，最高表面达到Ra1.6um，最低为3.2um。
1.3 零件的结构工艺性分析 [资料来源：http://www.doc163.com]

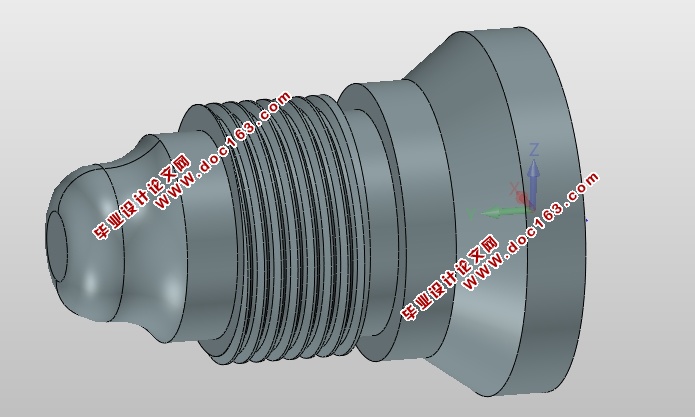

该零件属于轴类零件，其结构主要由内外圆柱面、锥面、螺纹、外圆弧面、槽等特征组成，这些特征在普通车床上很难完成，需要在数控车床上进行加工，并且是数控车削加工中常见的形状特征。
