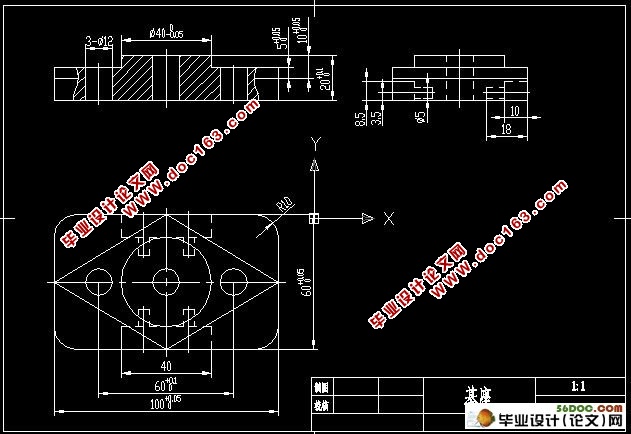

基座零件的数控铣削加工工艺及编程(CAXA图1张,CAD图1张,设计说明书8400字)
摘要
通过对零件的分析(包括几何元素的构成、尺寸结构、形位结构、表面粗糙度、立体形状),工艺的分析,合理的选用机床刀具夹具,合理的基准、工艺设计,制定出最合理的加工工艺。提到零件的生产率,保证了零件的加工精度,综合运用数控程序机械制造工艺学、夹具的设计、公差等级等,对所加工的零件做了详细的分析。

关键词:工艺分析  机床  刀具  夹具的选择

零件的工艺规程分析
(1) 零件的技术要求
1)曲线外圆周过渡应光滑无节点,轮廓周边应保证粗糙度值Ra=3.2;
2)相应部位应清根或倒角;
3)通孔尺寸的公差大小在0.018~0.内。
(2) 制定工艺路线的理论原则及制定工艺路线


[来源:http://www.doc163.com]

基座零件的数控铣削加工工艺及编程


目 录
1零件的分析    5
1.1几何元素构成    5
1.2 尺寸结构    5
1.3 形位结构    5
1.4 表面粗糙度    5
1.5 立体形状    5
2工艺分析    6
2.1设备的选择    6
2.2毛坯的确定    6
2.3 零件的工艺规程分析    7
2.4零件工艺的设计    10
3机床的刀具,夹具的选择    11
3.1夹具的选择    11
3.2 刀具的选择    11
3.3 量具的选择    11
4数控加工程序编制方法的选择    11
致 谢    17
参考文献    18
