摘要
挤压铸造又称液态模锻，是将半固态合金或熔融态金属，直接注入敞口模具中，然后再闭合模具，压头上移以使合金液产生充填流动，到达制件外部形状，然后用以高压，使已经凝固的金属产生塑性变形，对于那些未凝固金属则承受等静压，同时发生高压凝固，最后获得液锻件或毛坯的方法。

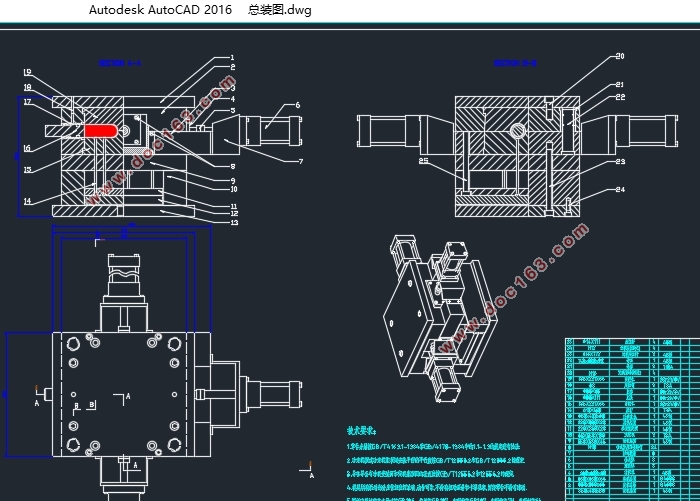

本设计进行了对节温器出水管的挤压铸造模具设计，并对液锻件进行了工艺分析。通过对挤压铸造模工艺参数的分析包括：比压，浇注温度，保压时间，液锻力，合模力以及脱模力；通过UG三维软件，对节温器出水管零件进行三维造型，解决模具的结构设计，设计其分型面以及开合模，确定其浇口位置以及型腔数量，再应用Anycasting软件仿真模拟合金液充填、凝固过程，优化模具结构设计。然后绘制模具装配图、零件工程图，校核挤压铸造机的参数。最后设计出一套可靠，科学，合理的模具。
关键词：挤压铸造；分型面；UG建模；Anycasting仿真
ABSTRACT
Squeeze casting, also known as liquid die forging. On the basis of traditional die casting,squeeze casting,it force the metal to be Plastic deformation when the metal liquid is under the pressure,and the liquid began to freeze. [来源：http://www.doc163.com]
The design of the squeeze casting mold include a analysis for structural of the product. The analysis of the squeeze casting include pressure, pouring temperature, Paul time pressure, liquid forging force, clamping force and the demoulding force. Throughing 3D software UG, I built the three-dimensional model of product. to solve the problem of mold structure design,the surface,mold opening and closing,and also the decision of gate location and the number of cavities,.By using AnyCasting software to simulate the filling and solidification process of alloy liquid..At last I obtain the optimization of mould structure design.,and then I draw the mold assembly drawings, parts engineering drawings, and check the parameters of squeeze casting machine. Finally, a mold which is reliable, scientific and reasonable is designed.
Keywords：squeeze casting；parting surface；UG；Anycasting simulating

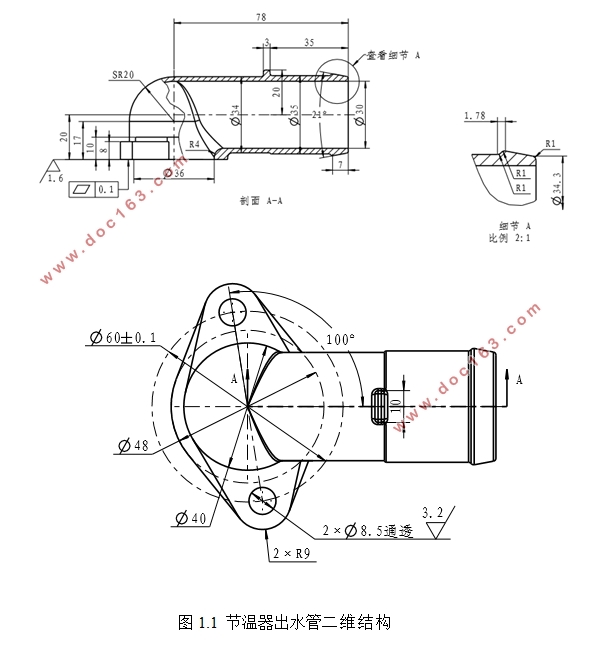

零件为节温器出水管，液锻件表面粗糙度按GB/T6414-CT4执行，内表面Ra3.2，外表面Ra6.3。其有连接的管道，故需要两个互相垂直的抽芯，外部也有两个小抽芯。材料选用铝合金 ，用一模两腔的形式，对称分布在两侧，既可以保证零件质量，也可以提高生产率。 [版权所有：http://DOC163.com]
零件内部为管道且垂直相同，为使分型面布置合理，采用顶部抽芯和侧向抽芯相结合。抽芯的运动可以通过多种方法来实现，例如：采用斜导柱、曲柄连杆机构、凸轮机构、齿轮齿条机构、液压或气动系统、弯销结构等。这里选择液压机构
