发动机支承限位件冲孔落料拉伸模具设计(含CAD图)

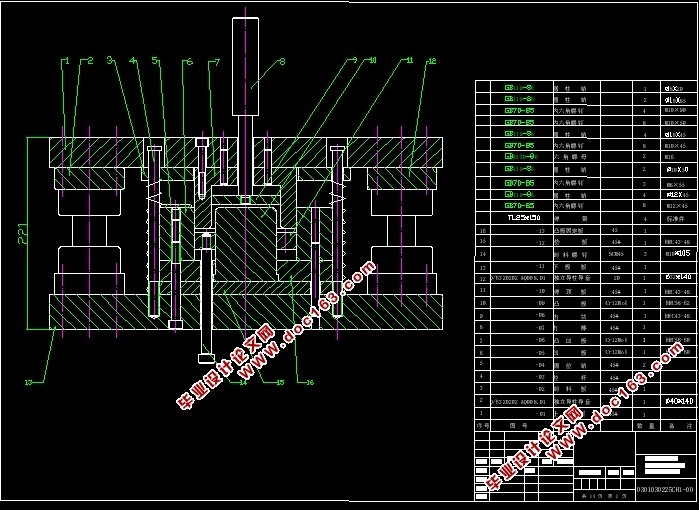

发动机支承限位件冲孔落料拉伸模具设计(含CAD图)(说明书8000字,CAD图纸42张)
本产品是一个冲裁件。经过落料拉深、冲孔、切边、整形、等多道工序组合而成。产品结构比较简单，通过对本产品的设计流程的了解。本人掌握了模具设计工艺及模具加工工艺的流程。通过对毕业课题的设计，我在模具上的专业知识得到进一步的巩固和提高。在指导老师的帮助下我更进一步了解了模具的知识。
本课题是无锡中捷减震器有限公司所做的汽车发动机支承限位件，是一个比较典型的冲压件。产品有孔、拉伸、切边等多道工序组成。它作用于汽车上发动机的支承限位。

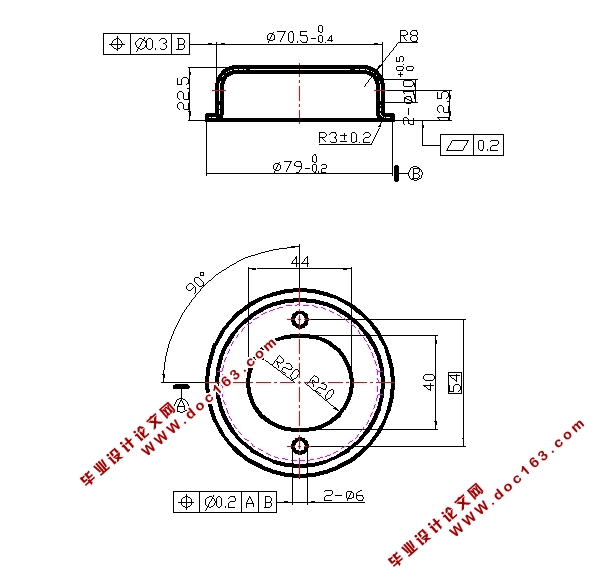

其形状.尺寸如下图所示
。其材料为SPCC钢板，料厚为2.0mm,制件尺寸精度为IT14，批量生产。要采用冲压生产。
一．    工艺分析
该制件形状简单，尺寸较小，厚度适中，一般批量，属普通冲压件，但要注意几点：
1.    制件上的两个￠10的孔有同轴度要求，设计模具的时候要考虑到。
2.    有一定的批量，应重视模具材料和结构的选择，保证一定的模具寿命。
