加固件落料冲孔复合模设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

加固件落料冲孔复合模设计(含CAD零件图装配图)(论文说明书15000字,CAD图纸13张)
零件的材料分析

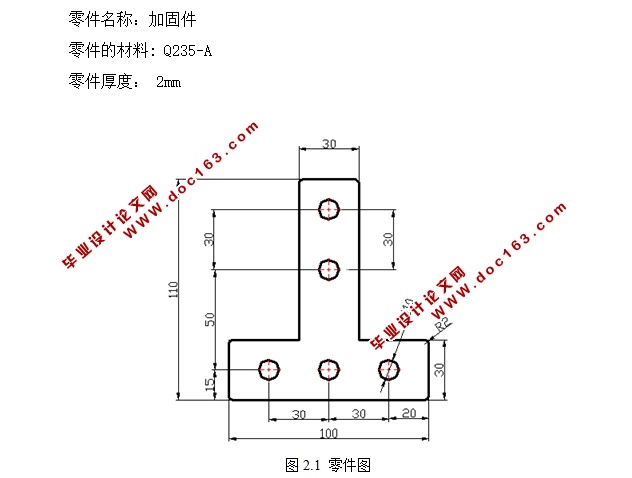

零件名称:加固件
零件的材料: Q235-A
零件厚度: 2mm
2.2 零件工艺分析
此工件是加固件。工件形状不算复杂,要求精度较高。整个工件整体上有5处孔,直径为Ø10mm。冲压该零件需要的基本工序有冲孔、落料。因此可以考虑以下二种方案:
  该零件包括落料和冲孔两个基本工序,可以采用以下三种工艺方案:
1、先落料,再冲孔,采用单工序模生产;
2、落料——冲孔复合冲压,采用复合模生产;
3、冲孔——落料连续冲压,采用级进模生产。
