汽车附件调角器低档SUV滑轨I支架冲压模具设计(含CAD零件装配图,工艺卡)

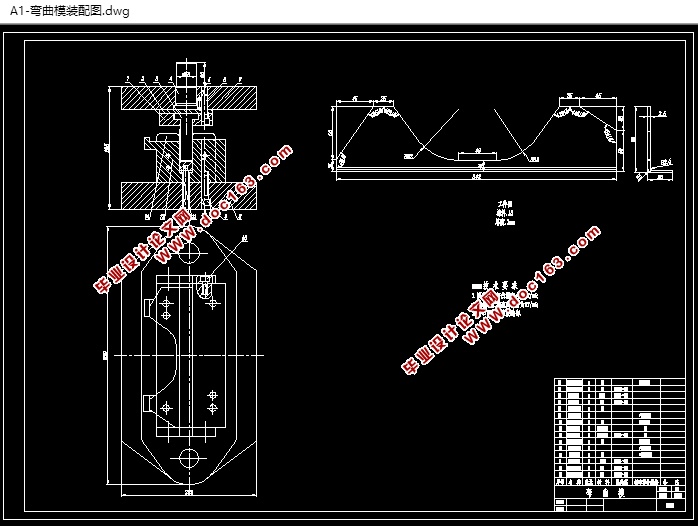

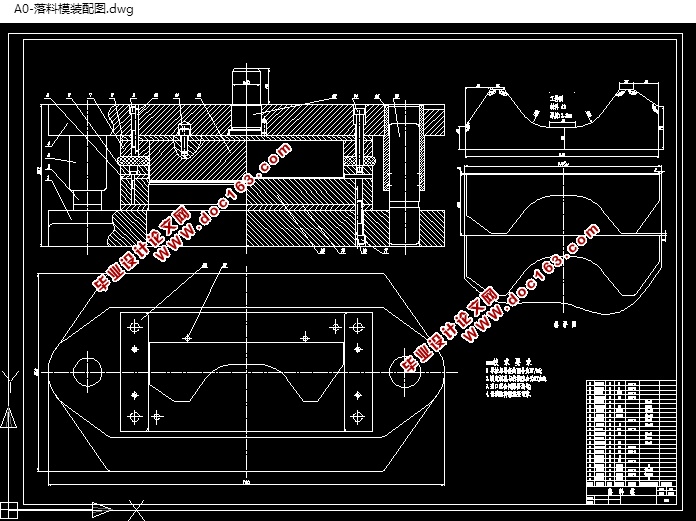

汽车附件调角器低档SUV滑轨I支架冲压模具设计(含CAD零件装配图,工艺卡)(论文说明书14800字,CAD图纸13张,工艺卡)
零件的工艺分析
冲裁件的工艺性是指从冲压工艺方面来衡量设计是否合理。一般的讲，在满足工件使用要求的条件下，能以最简单最经济的方法将工件冲制出来，就说明该件的冲压工艺性好，否则，该件的工艺性就差。当然工艺性的好坏是相对的，它直接受到工厂的冲压技术水平和设备条件等因素的影响。以上要求是确定冲压件的结构，形状，尺寸等对冲裁件工艺的实应性的主要因素。根据这一要求对该零件进行工艺分析。
本零件是汽车附件——调角器中的一个零件，从技术要求和使用条件来看，零件的精度要求不是很高，但要求具有较高的刚度和强度。零件尺寸公差无要求，由零件所标注的尺寸未注公差，尺寸均选为IT14。利用普通冲裁方式可达到图样要求。由于该件外形简单，形状规则，适于冲裁加工。材料为A3钢，厚度为2.5mm

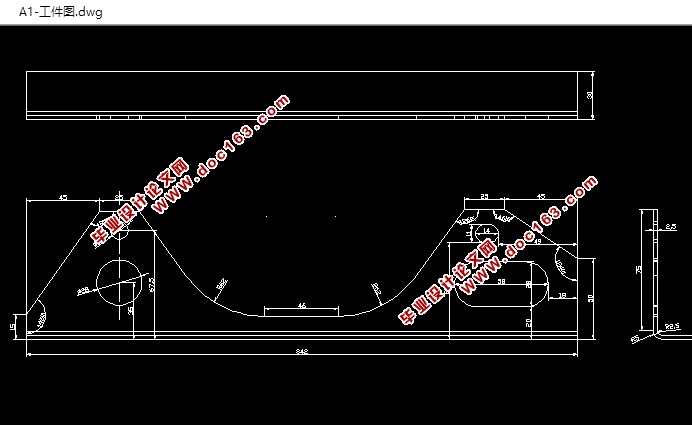

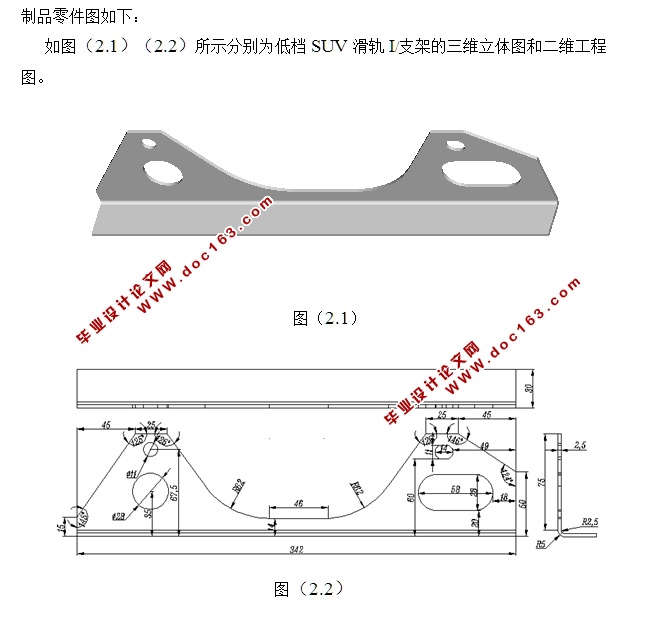

工件的落料毛坯图如图（2.2.1）（厚2.5mm）
