纺织拉线盘注射工艺分析及模具设计(含CAD零件装配图,CREO三维图)(任务书,开题报告,中期检查表,外文翻译,论文说明书11500字,CAD图10张,CREO三维图)

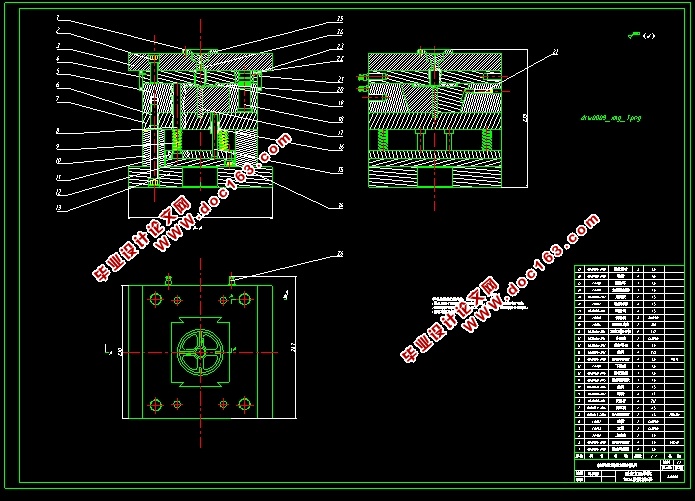

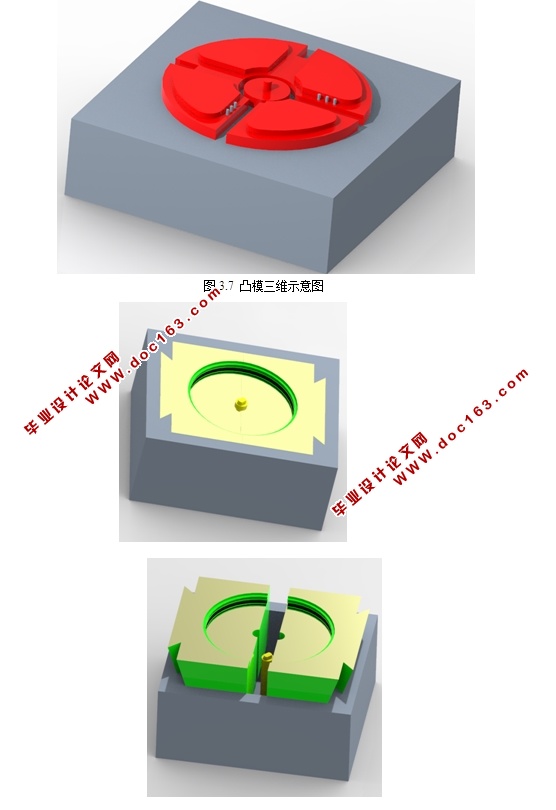

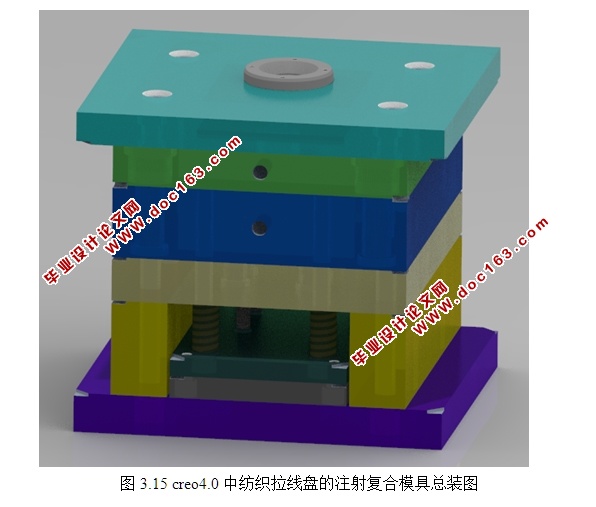

摘要:这次课题首先对纺织拉线盘的结构和注射制造工艺做了简要的概述,然后介绍注射模具制造工艺要求并以纺织拉线盘为注射成型对象设计了其复合模具。最后使用CREO4.0建模软件设计了成型零部件、标准模架、浇注系统等并最终完成了装配,制作了装配图。
通过本次设计,可以对注射成型工艺有一个基本的了解,在设计注射模具的过程中,不但可以学习到有关注射模具的知识,还可以锻炼解决实际问题的能力。
关键词:纺织拉线盘;注射成型工艺;注射模具;模具设计

Analysis of Injection Process and Design of Composite Dies for Textile Pulling Plate
Abstract: This project first gave a brief overview of the structure and injection manufacturing process of the drawn cable reel, and then introduced the requirements of the injection mold manufacturing process and used a woven reel. The disk has designed its composite mold for injection molding. Finally, using CREO4.0 modeling software to design the molded parts, standard mold base, casting system, etc. And finally completed the assembly, and made the assembly drawing.

[资料来源:https://www.doc163.com]

Through this design, you can have a basic understanding of the injection molding process. In the process of designing the injection mold, not only can you learn about the injection mold knowledge, but also can exercise to solve the actual problem.

Keywords: Textile Pulling Wire Plate; Injection Molding Process; Injection Mould; Composite Mold Design

2.1 纺织拉线盘的工艺分析
本次纺织拉线盘是工业用品,需要一定的强度来抵抗载荷的冲击,这就对产品的结构和材料有了一定的要求。

2.1.1 结构分析

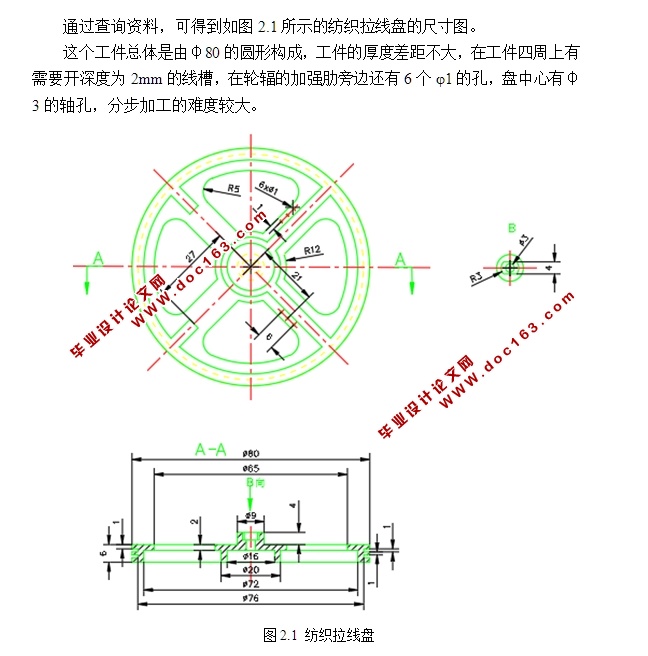

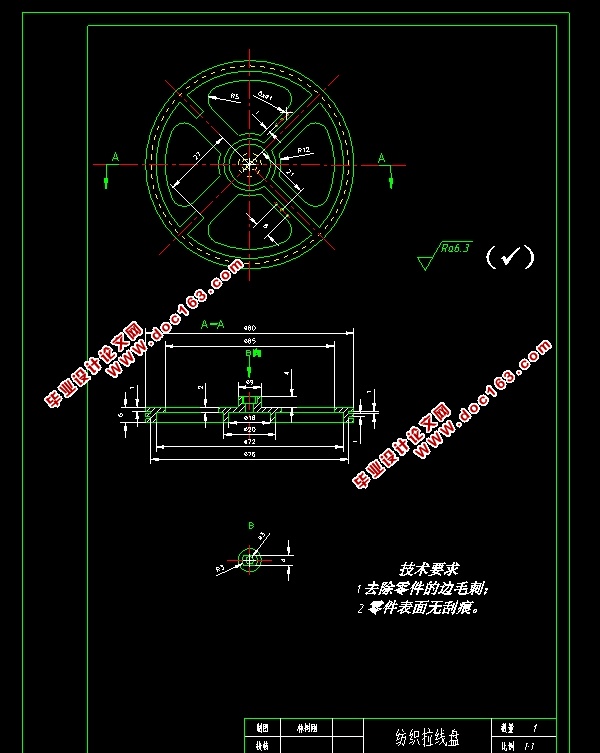

通过查询资料,可得到如图2.1所示的纺织拉线盘的尺寸图。
这个工件总体是由φ80的圆形构成,工件的厚度差距不大,在工件四周上有需要开深度为2mm的线槽,在轮辐的加强肋旁边还有6个φ1的孔,盘中心有φ3的轴孔,分步加工的难度较大。
