L形支架的落料冲孔及弯曲的级进模设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

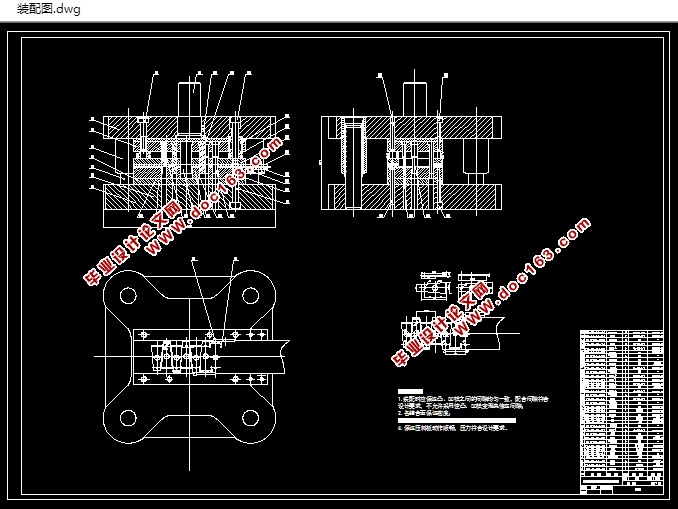

L形支架的落料冲孔及弯曲的级进模设计(含CAD零件图装配图)(论文说明书17600字,CAD图纸16张)
摘   要
本文设计的模具为L形支架的落料冲孔及弯曲的级进模,制件的材料为08F优质碳素结构钢,厚度为3mm。根据零件的几何形状和尺寸的分析,采用级进模冲压,这样有利于提高生产效率。接下来是对模具设计进行基本参数计算,如排样设计、计算压力中心、计算冲裁力、工作零件的刃口尺寸计算等,最后是根据设计数据选择典型模具零件、模具组合、以及压力机。采用AutoCAD软件绘制了垫片倒装复合模的装配图和非标准零件图,并撰写了毕业设计说明书。

关键词:设计;级进模;L形支架

2.2.1 零件工艺分析

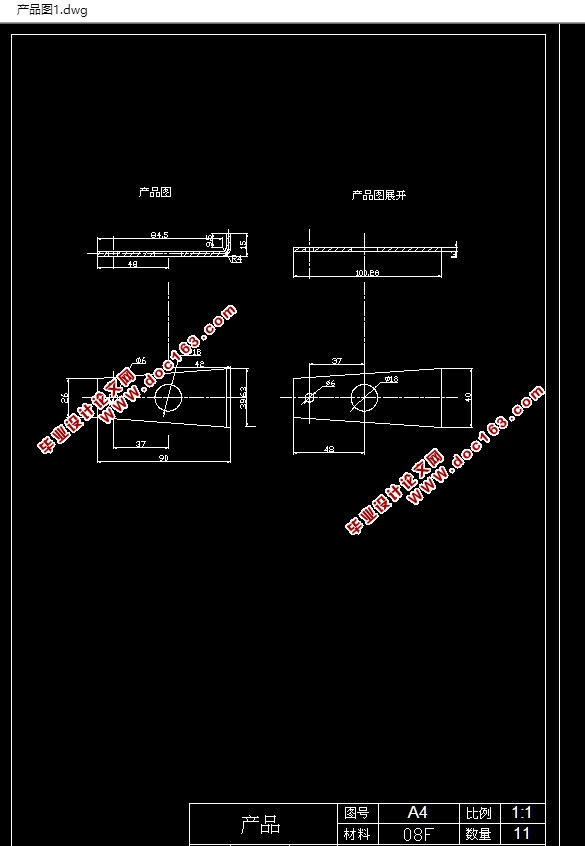

如上图2-1和2-2所示,此工件有冲孔、落料、弯曲三个工序。材料为08,板料厚度为3mm,具有良好的冲压性能,适合冲裁。工件结构相对简单,但是做出的工件要求的精度高,所以要求做出的模具的精度就相应要高,难度就增大。在工件的展开图中,有一个Φ6mm的孔和Φ18mm的长孔,在冲裁的时候在保证他们的精度的时候还要保证它们的同轴度,在弯曲工序的时候,要防止弯裂,并且还要保证弯曲的垂直度要够,该工件是大批量生产,质量要求高,若采用单工序模不仅工艺繁琐,而且质量也很难保证,由于零件体积小,操作不方便,多次定位后有些尺寸难以稳定,产量低、不能适应大批量生产的需要。因此采用冲压多工位级进模。工件的尺寸公差要求为IT7级,尺寸精度较高,模具要求的精度高。

[版权所有:http://DOC163.com]


2.2.2 确定冲压基本工序
从零件的形状看有以下基本工序,该工件包括冲孔、落料和弯曲三个基本工序,根据基本工序可以拟定出以三种工艺方案:
方案一:采用落料→冲孔→弯曲单工序模;
方案二:采用冲孔→落料复合模→弯曲单工序模;
方案三:采用冲孔→落料→弯曲级进模。
分析:方案一,虽然模具结果简单,但需要三道工序三副模具,成本高而生产效率低,难以满足中批量生产要求。方案二,工件的精度及生产效率都较高,但还是需要量副模具,需要成本还是比较高,并且冲压后成本品件留在模具上,在清理模具上的物料时会影响冲压速度,操作不方便。方案三,只需一副模具,工序数目少,冲孔、落料、弯曲整合为一个工序,大大提高了生产效率,操作方便,并能保证零件的质量,延长模具寿命,适合大批量生产。综合以上分析:本设计要求为大批量生产,故采用方案三。
  [资料来源:https://www.doc163.com]
