圆柱齿轮注塑模的设计(齿数28,模数1)(含CAD零件装配图)

圆柱齿轮注塑模的设计(齿数28,模数1)(含CAD零件装配图)(任务书,设计说明书13200字,CAD图纸5张)
摘要
针对聚甲醛(POM)塑料圆柱齿轮的精度和外观质量要求,通过对塑料件结构和成型工艺特性分析,设计出了一套注塑模具。型腔、型芯采用组合式结构,设计了型芯安装定位杆以保证嵌件在型腔中的位置。模具采用点浇口浇注形式,推出机构采用推管推出。并对注射成型工艺参数进行优化,该模具可以实现自动化生产,提高产量

关键词： 圆柱齿轮； 注塑模具； 点浇口； 推管

Abstract
According to the precision and appearance demand of POM plastic duplex gear, the structure and forming technology. Of the product are anal.zed, and the injectionmould is designed. Combination tpe cavity. and core are taken, and location dowelpin is used to guarantee the relative position of core in the die cavity Pin-pointgate and push tube are applied to the product. The du-plex gear injectionmolding process is optimized. The mould realized production automation of the plastic duplex gear and improved quality.
[来源：http://www.doc163.com]
Keywords： duplex gear;  injection mould;  pin-point gate;  push tube


                                                         [资料来源：www.doc163.com]
目 录
  第一章绪论      1
  1.1 介绍本设计的目的、意义和要求      1
  1.2 塑料制品的应用与发展状况及塑料成形技术      2
  第二章塑件的分析      3

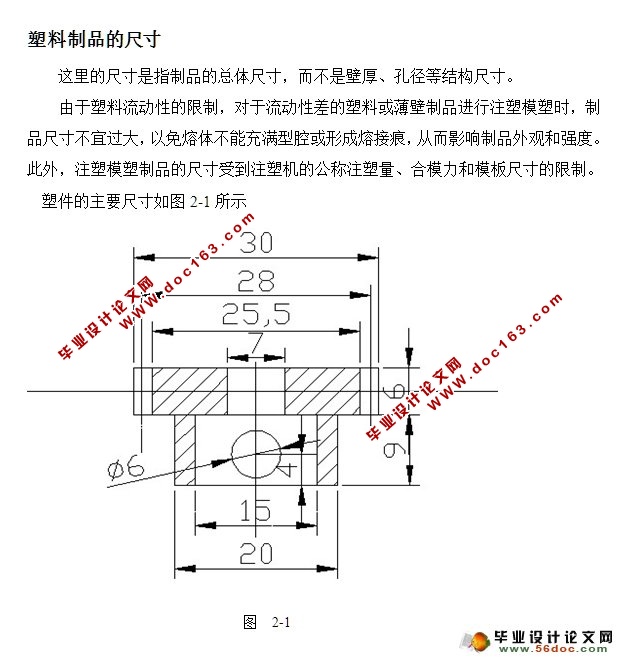

  2.1 工件的原始尺寸      3
  2.2 塑料制品的尺寸、公差和表面质量      4
  2.3 塑料制品的几何形状      5
  2.4 模具的初步分析      5
  2.5 塑件的成型工艺过程      6
  第三章塑件材料和注塑机的选择      8
  3.1 材料的选择      8
  3.2 注塑机的选择      9
  第四章注塑模设计      11
  4.1 模具的结构分析      11
  4.2 型腔数量及排列方式      11
  4.3 分型面的选择      11 [资料来源：Doc163.com]
  4.4 浇注系统设计      12
  4.5 模具的排气系统设计      15
  4.6 侧向抽芯机构设计      15
  4.7 成形零件的设计      17
  4.8 型腔厚度及底板厚度的计算      22
  4.9 脱模机构设计      24
  4.10 浇注系统凝料脱模机构设计      27
  4.11 合模导向机构的设计      28
  4.12 冷却系统      29
  4.13 模架的选择      29
  第五章结 论      31
  参考文献      32
  致 谢      33 [版权所有：http://DOC163.com]
