滚轮式脚踏液压升降平台车设计☆

摘 要: 本课题是为工厂车间等场所搬运货物而设计的脚踏液压升降台，是工业生产的必然产物。滚轮式脚踏式液压升降平台车由优质钢材、液压泵、液压缸、油管、脚轮等有机组合而成，它可以代替人手的繁重劳动，显著减轻工人的劳动强度，改善劳动条件，提高劳动生产率和自动化水平。
本文所介绍的液压升降台最大载重量是500kg，该升降台由两部分组成：机构本体和液压系统。升降台升降的操作控制是由一套液压系统和液压缸来完成的，而组合而成的液压系统全部放在液压油泵中。液压泵和液压缸都采用标准件，其中液压缸为单作用液压缸，液压泵为脚踏式，本文首先通过支撑铰架的受力分析详细阐述了要提升起货物，液压缸所需承受的最大压力。接着以之作为根据说明液压泵、液压缸等标准件的选用及型号，并介绍液压泵内部相关液压系统原理以及对液压泵储油量进行核算。此外在强度校核方面，主要通过材料力学知识对铰架以及液压缸作用两端的轴进行强度校核，最后对本升降台进行重量和成本核算。本毕业设计借鉴了大量的资料，采用了许多国家标准，充分的吸收了各行业有关专家的宝贵经验。
关键词：脚踏式升降台 液压缸  液压泵 液压系统 标准件  成本核算

Roller-type hydraulic lifting platform [来源：http://Doc163.com]

Abstract ：This issue is roller-type hydraulic lifting platform pedal car design for places such as factory and machine shop for cargo handling , it is a inevitable product in industrial production.This machine is posed by high-quality steel ,hydraulic cylinder ，hydraulic pump，pipeline, casters and so on.It can replace the heavy manual labor，significantly reduce labor intensity and improve working conditions and raise the level of labor productivity and automation.
The biggest load of this snorkel described in this article is 500kg and the platform consists of two parts: body and the hydraulic system lift .The operation and control of the snorkel are completed by a set of hydraulic systems and hydraulic cylinders，also the combination of all of the hydraulic system are stored in the hydraulic pump .Both hydraulic pumps and hydraulic cylinders are standard, the former is a single hydraulic cylinder and the later is Pedal type。firstly，This article expound the required maximum pressure the hydraulic cylinder bear that need to up the goods through the support of the hinge force analysis .according to this，the standard and model choice of the hydraulic pump, hydraulic cylinde are determined，And it describes relevant hydraulic system principles and account oil volume of the hydraulic pump.In addition, this paper check the strength of the hinge frame and the axes at both ends of the Hydraulic cylinder by mainly using the mechanics of materials knowledge ，Finally, check the weight and cost of this lifting platform .This Graduation Project have refer from a large amount of information and national standards, it fully absorbed the valuable experience of experts in all walks of life. [资料来源：www.doc163.com]
Key word:Pedal-style platform  hydraulic pump  hydraulic cylinder  hydraulic system   standard parts  cost accounting

原始资料(数据)及设计技术要求：
已知：额定载重量  500kg     自重≤130kg
1050mm ≥升降台最大高度 ≥950mm  升降台最小高度435mm左右
平台尺寸1010×520mm  通过脚踏式液压泵提起货物，要求后轮固定，设置过载安
全阀，确保操作者安全。刹车安全可靠。可在升程内任意位置停止升降。
要求：

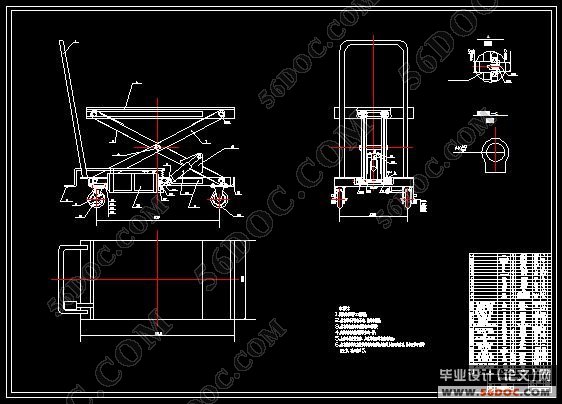

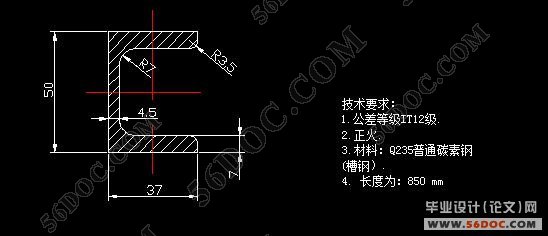

1、绘制总装图纸及零件图。
2、运动分析
3、总体强度受力分析计算。
4、要求成本核算

本课题研究内容
本设计课题主要研究内容包括滚轮式脚踏式液压升降平台车的总体方案论证选择、液压系统回路的设计、相关标准件的计算选型、零部件设计、材料选择首先对液压升降技术参数进行分析研究，结合具体实例，对机构中两种液压缸布置方式分析比较，并根据要求对液压传动系统个部分进行设计计算最终确定液压执行元件-液压缸，通过对铰架的各项受力分析确定台板与铰架的载荷要求，设计出一种高效节能无污染，且运用广泛的滚轮式脚踏式液压升降平台车。 [版权所有：http://DOC163.com]

根据设计任务技术要求，滚轮式脚踏式液压升降平台车的设计需达到以下要求：
额定载重量500kg，升降台最大升高高度在950毫米到1050毫米之间，通过脚踩脚踏式液压泵提起货物，要求后轮固定，设置过载安全阀，确保操作者安全，刹车安全可靠。可在升程内任意位置停止升降。
  [资料来源：http://Doc163.com]

[资料来源：http://doc163.com]
