倾斜式液压升降平台的设计(液压系统)
摘 要:倾斜式液压升降平台是使物流系统中最重要的搬运工具之一，对物流业的发展起到了举足轻重的作用，因此对倾斜式液压升降平台的研究对于推动物流业的发展具有重要的实际意义。倾斜式液压升降平台由优质行钢、液压泵、油缸、油管等精制而成，省人力资源，效率高，无噪音无污染，适合一切需搬运堆高之场所,是超市、车间、仓库常用之工具。
本文所介绍的倾斜式液压升降平台最大载重量是400kg，典型的液压机有两部分组成：本机和液压系统。本机的操作控制是由一套液压系统和液压缸来完成的。本机的液压缸和液压泵都采用标准件，其中液压缸为单作用液压缸，液压泵为脚踏式液压泵，本文详细介绍倾斜式液压升降平台的各部件的受力分析以及液压驱动系统的分析；液压缸瞬时尺寸的确定；液压缸最佳安装位置的确定和一些液压零部件的选择；倾斜式液压升降平台各受力点的强度校核和倾斜式液压升降平台的成本核算。液压缸的安装位置直接影响到液压缸的尺寸和液压缸的推力，在本文中，通过选取几组不同的数据，对各组数据计算出来的液压缸的推力和液压缸的尺寸进行比较，从而选出最佳的安装位置，这也可以说是一种优化设计。
关键词：受力分析 液压缸 液压泵 强度校核 成本核算 [资料来源：http://doc163.com]
Manual hydraulic stacker car's design
Abstract : High-car pile logistics are one of the most important removal tool ,The development of the logistics industry has played a pivotal role ,So,Piled high on the research vehicle for the promotion of development of the logistics industry has an important practical significance.Pile vehicle high is made of high grade doing steel、chain and protecting the net , the oil jar and so on refines. it saves human resources , and improvesefficient , there being no noise pollutino . being suitable to all to need a flitting . Is a supermarket, shop, storage of one of the tools commonly used.
This article introduced the biggest load of hydraulic press is 400kg, a typical hydraulic machine with two parts: the machine and the hydraulic system. The operation of this machine is a hydraulic control system and the hydraulic cylinder to be completed. The machine's hydraulic cylinder and hydraulic pump are used standard parts, Hydraulic cylinder in which a single-acting hydraulic cylinder, hydraulic pump-type hydraulic pump for the foot, This paper describes cars piled high stress analysis of various components, as well as an analysis of the hydraulic drive system; hydraulic cylinder to determine the instantaneous size; hydraulic cylinder to determine the best location and a number of hydraulic componentsoptions; Car piled high point of the stress intensity calibration and cars piled high cost. Installation of hydraulic cylinder hydraulic cylinder directly affects the size and the thrust of hydraulic cylinder, In this article, By choosing different data sets, On the set of data calculated by the thrust of hydraulic cylinders and hydraulic cylinder size comparison, so select the best installation location, This also can be said to be an optimal design. [版权所有：http://DOC163.com]
Keywords: Stress Analysis Hydraulic pressure jar Hydraulic pump Strength Check Costing
根据设计任务要求，倾斜式液压式升降平台的设计需要完成：
最大载重量400kg，升降台最大升高高度在700毫米到930毫米之间，升降台的最大倾角为30度，下降速度可控等方面的要求。
倾斜式液压式升降平台由动力和主机两部分组成，动力部分主要由脚踏式液压泵和单作用液压缸组成，主机由内外剪式铰架板、工作台面和底座等部分组成。

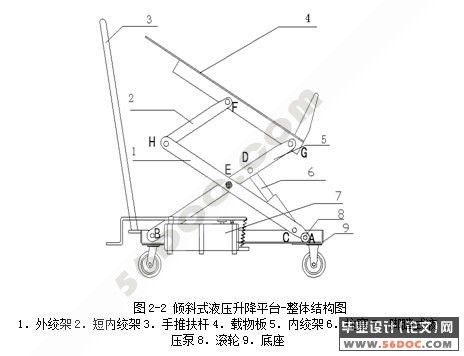

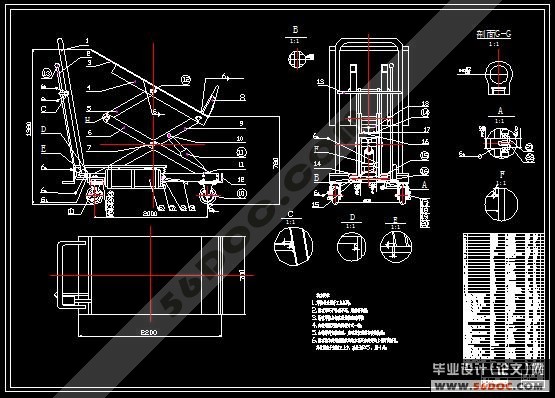

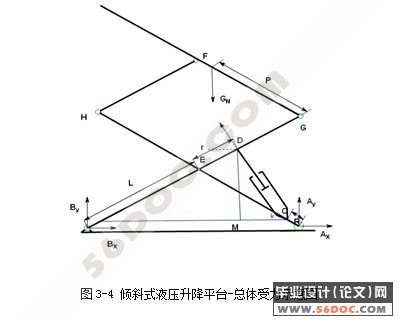

倾斜式液压式升降平台的运动通过液压缸的伸缩来实现。柱塞6与内铰架5通过轴DD'固定为一整体，缸体与外铰架1通过轴CC'铰接在一起，外铰架1的右端铰接于工作台面4上，其左端铰接与底座上；内绞架5的右端与滚轮8铰接在一起，滚轮可在底座9的滑道中滚动，内、外铰架1和5可以绕其中心铰接点E转动。液压缸柱塞伸缩时，带内绞架5转动，而使内、外铰架1和5绕铰接点E旋转，同时滚轮在滑道中滚动，内、外铰架的夹角发生变化，从而实现工作台面的上升与下降,绞架FHEG为平行四边形，通过内、外铰架的夹角发生变化从而改变平行四边形的形状从而实现载物台倾角的变化。

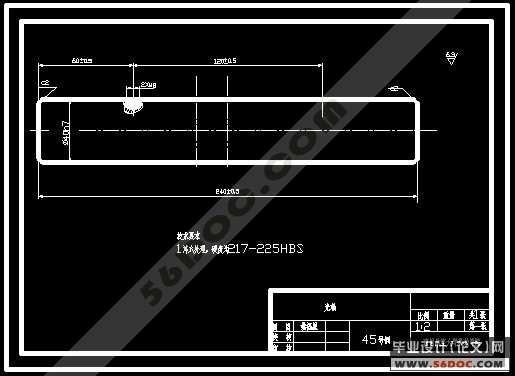

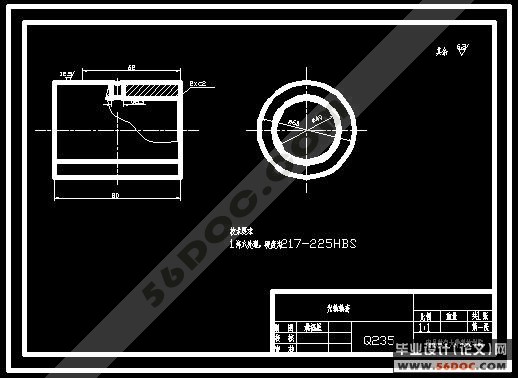

[版权所有：http://DOC163.com]
