制定CA6140C车床拨叉加工工艺和铣8mm槽的铣床夹具(含CAD图)(课程设计)

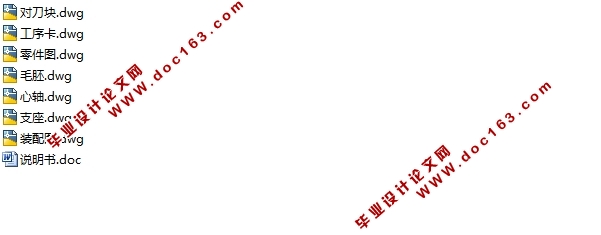

制定CA6140C车床拨叉加工工艺和铣8mm槽的铣床夹具(含CAD图)(课程设计)(说明书3200字,CAD图7张)
一、零件的分析
零件的作用
题目所给的零件是CA6140车床的拨叉。它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。
零件的工艺分析
零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：
1.    轴孔 以及与此孔相通的的花键。
2.    拨叉底面、上顶面、右端面；上顶面8mm槽及下底面18mm槽。
3.    由上面分析可知，可以加工拨叉右端面；然后以此作为基准采用专用夹具进行加工，并且保证位置精度要求。再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。
  [版权所有：http://DOC163.com]

目录
序言    3
一、零件的分析    4
零件的作用    4
零件的工艺分析    4
二 . 确定生产类型    4
三 .确定毛坯    4 [来源：http://www.doc163.com]
四.工艺规程设计    5
(一)选择定位基准：    5
（二）制定工艺路线    5
（三）选择加工设备和工艺设备    5
(四）机械加工余量、工序尺寸及工时的确定    6
五、  夹具设计    9
(一)问题的提出    9
(二)夹具设计    9
3.定位误差分析    10

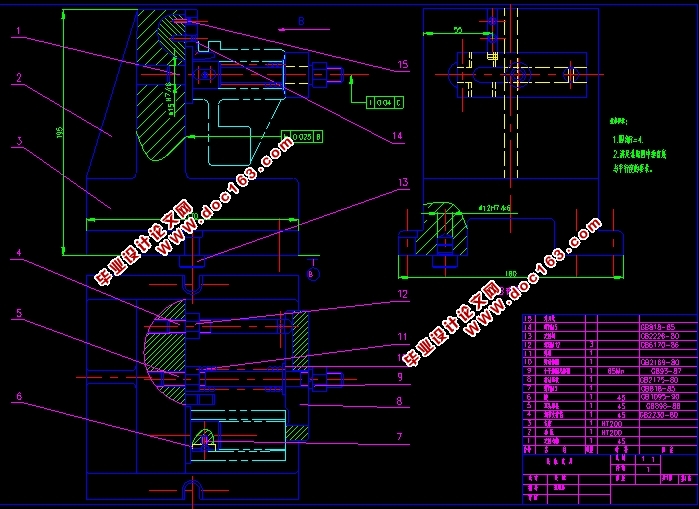

4钻床夹具的装配图见附图    10
参考文献：    10
