3×100MW火力发电厂电气部分初步设计(含CAD图)

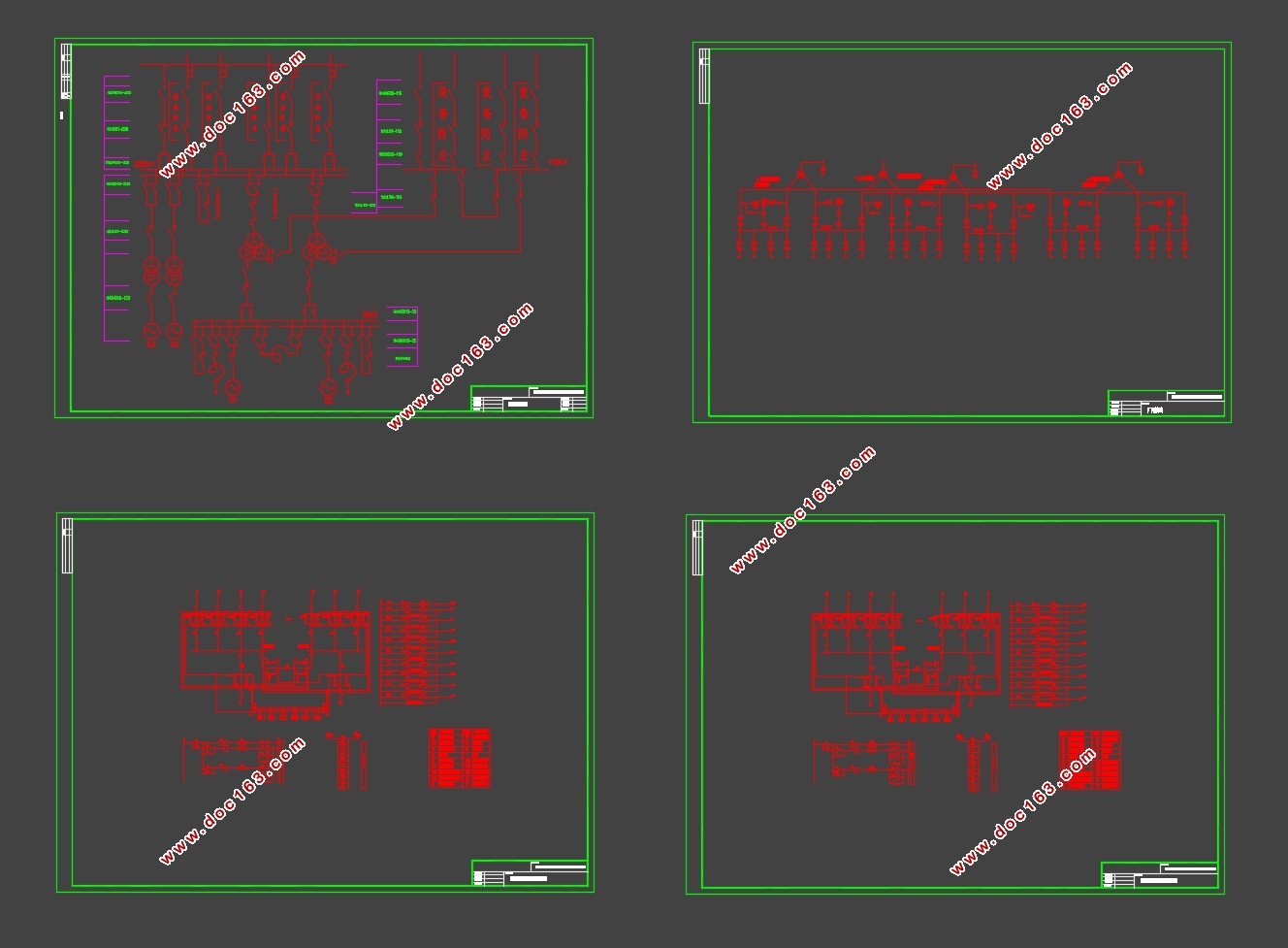

3×100MW火力发电厂电气部分初步设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书19000字,CAD图纸4张)
摘要
随着我国经济发展，对电的需求也越来越大。电作为我国经济发展最重要的一种能源，主要是可以方便、高效地转换成其它能源形式。电力工业作为一种先进的生产力，是国民经济发展中最重要的基础能源产业。发电厂是电力系统的重要组成部分，也直接影响整个电力系统的安全与运行
该设计主要从理论上在电气主接线设计、短路电流计算、电气设备的选择、配电装置的布局、防雷设计、发电机、变压器和母线的继电保护等方面做详尽的论述。在保证设计可靠性的前提下，还要兼顾经济性和灵活性，通过计算论证火电厂实际设计的合理性与经济性。采用软件绘制了电气图并查阅相关书籍，进一步完善了设计。
关键词：主接线设计；短路电流；配电装置；电气设备选择；继电保护 。

Abstract
With the developing of economy in our country,we need more and more Electricity energy.The Electricity is the most important energy of economic development which can be conveniently and efficiently converted into other forms of energy. The Electricity industry as a advanced produced energy. It is the most important basic energy industry.Power plant is an important part of power system,but also directly affect the safely and operation of power system. [资料来源：www.doc163.com]
 In this design, I will mainly discuss main electric connection design, short circuit account, electric equipment choice, electric equipment layout, lightning strike defending design, electrical machine. While ensuring the reliability of the design, under the premise we should also take into account economic and flexibility demonstrated by calculating the effective thermal power plant design and reasonable economy.During my counting and demonstrating,in order to consummate my design, I will protract electric engineering-pictures following the new criterion of electric engineering-enchiridion.
Keywords：main electric connection design ；short current； electric equipment choice  electric equipment layout；protective relaying

1原始资料
电厂为3台100MW汽轮发电机组；220KV和110KV两级电压与系统连接，220KV出线有4回，每回出线最大输送容量为50MVA,110KV出线有3回，每回出线输送容量为30MVA.
系统阻抗在最大运行方式下，与110KV系统的联系阻抗为0.02，与220KV系统的联系阻抗为0.06，两系统均为无穷大容量系统。发电机参数：型号QFN-100-2( , 。功率因数为0.8)。6KV厂用电率按5%计算。 [资料来源：https://www.doc163.com]
2设计内容
1)根据对原始资料的分析和本电厂的性质及其在电力系统的地位，拟定本电厂的电气主接线方案，经过初步技术经济比较，确定推荐方案；
2)厂用电系统设计；
3)对推荐方案进行短路电流计算；
4）对推荐方案进行电气主设备选择
5）绘制电气主接线图，编写初步设计说明书；
  [资料来源：http://Doc163.com]

目录
摘要    I
Abstract    II

[资料来源：http://www.doc163.com]

第一章绪论    1
1.1课题的背景    1
1.2课题研究的目的和意义    2
1.3本课题的主要研究工作    2
第二章电气主接线的方案的确定    4
2.1概述    4
2.2变压器的选择    5
2.3电气主接线几种形式    6
2.4主接线方案    7
2.5比较主接线方案    9
2.6厂用电的设计    10
第三章短路电流计算    12
3.1短路电流计算方法介绍    12
3.2电抗计算    13
3.3110~220KA 系统短路电流小结    26
第四章电气设备的选择    27
4.1电气设备选择的原则    27
4.2按短路条件校验电气设备    28
4.3设备选择    29
4.4 设备选择表    33
4.5设备的检验    36
第五章继电保护总体方案    39
5.1概述    39

[版权所有：http://DOC163.com]

5.2发电机的继电保护    41
5.3变压器的继电保护    43
5.4母线的继电保护    44
第六章防雷保护设计    46
6.1雷电过电压的形式及危害性    46
6.2直击雷和感应雷保护    46
6.3雷电波入侵保护    46
6.4避雷器的选择    49
总结    50
参考文献    51
致谢    53 [资料来源：http://Doc163.com]
