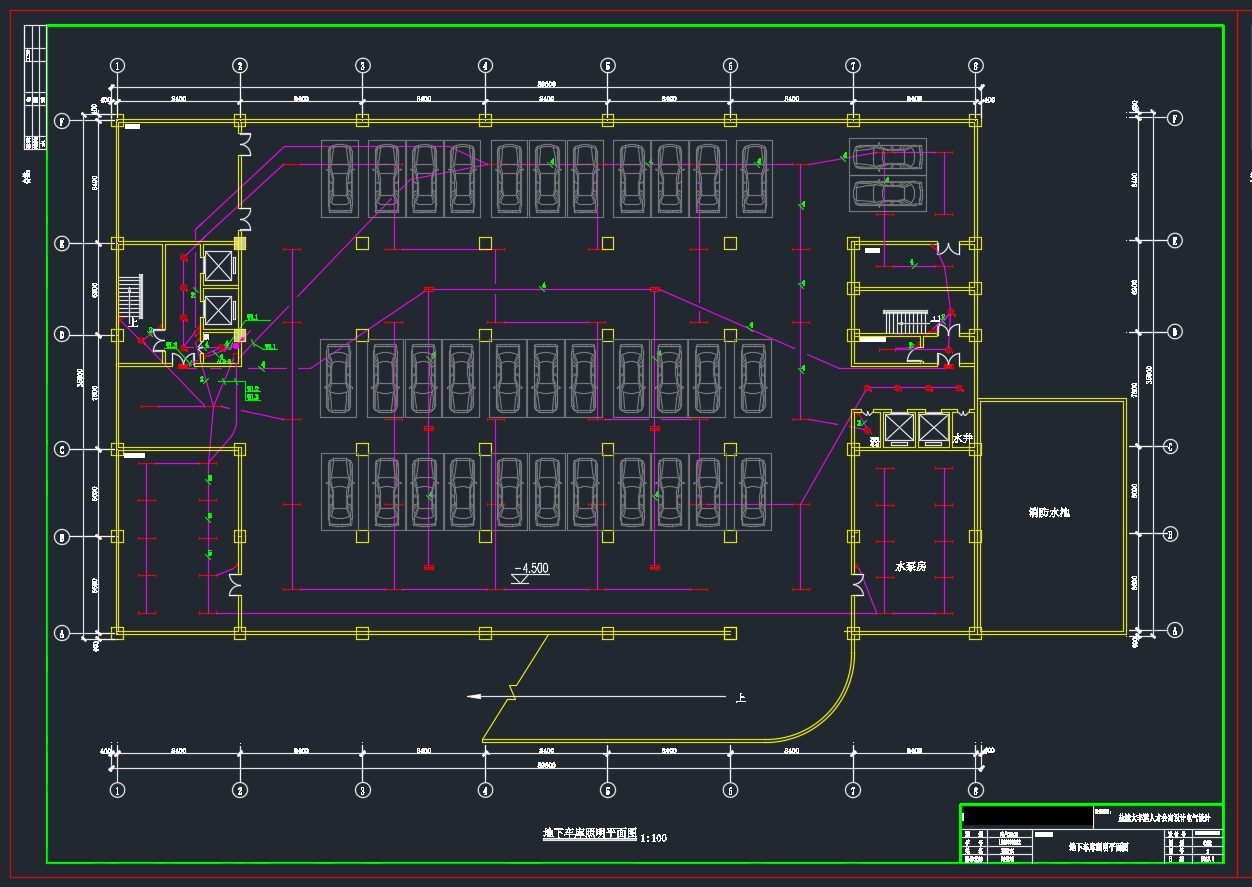

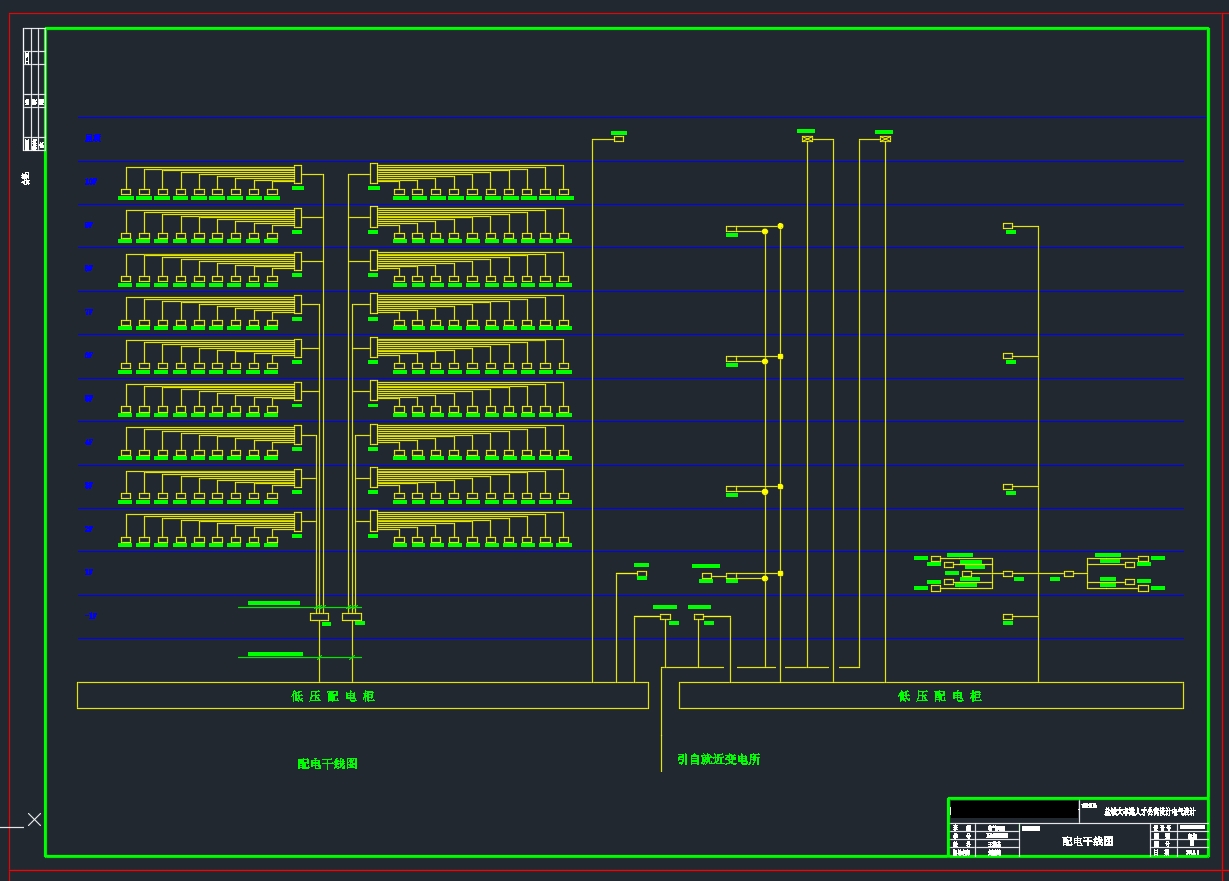

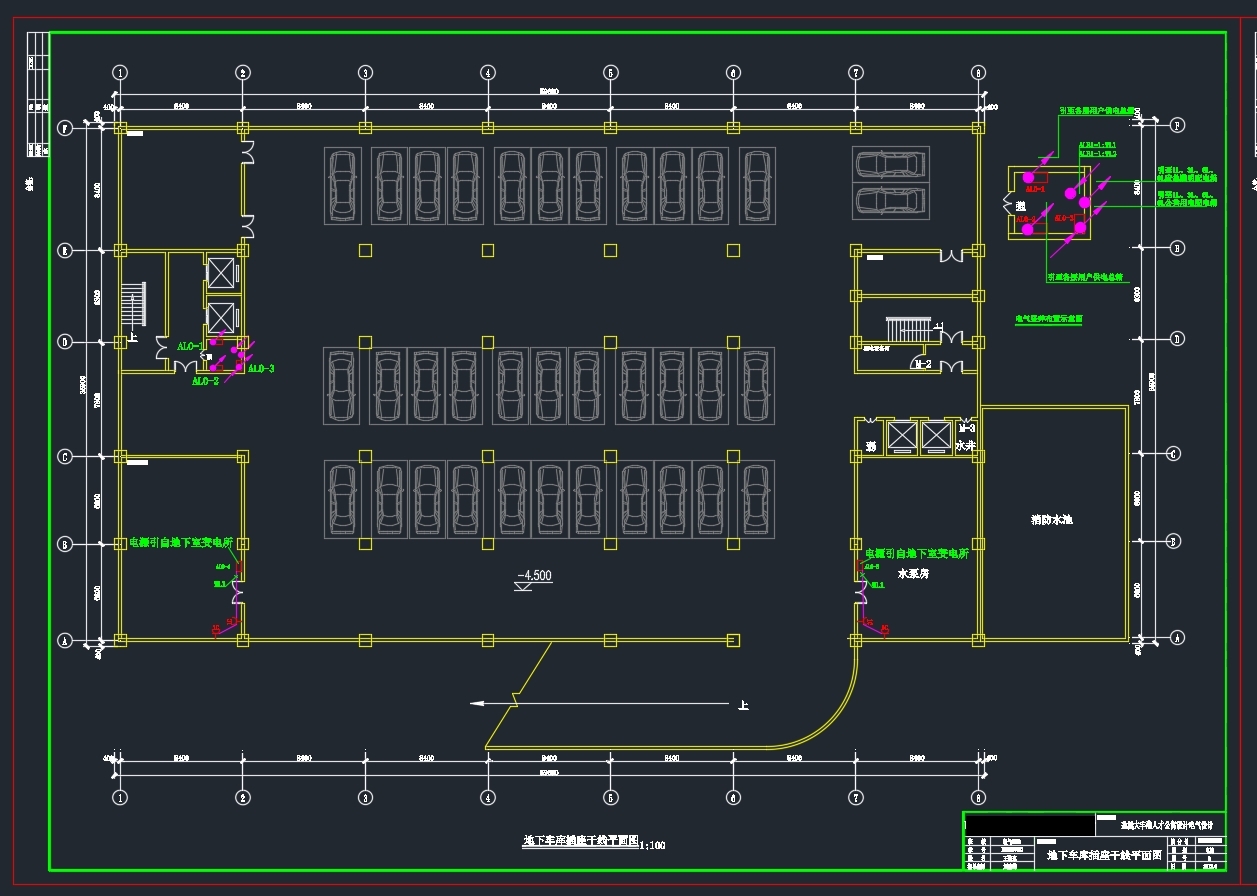

盐城大丰港人才公寓设计电气设计(含CAD图)

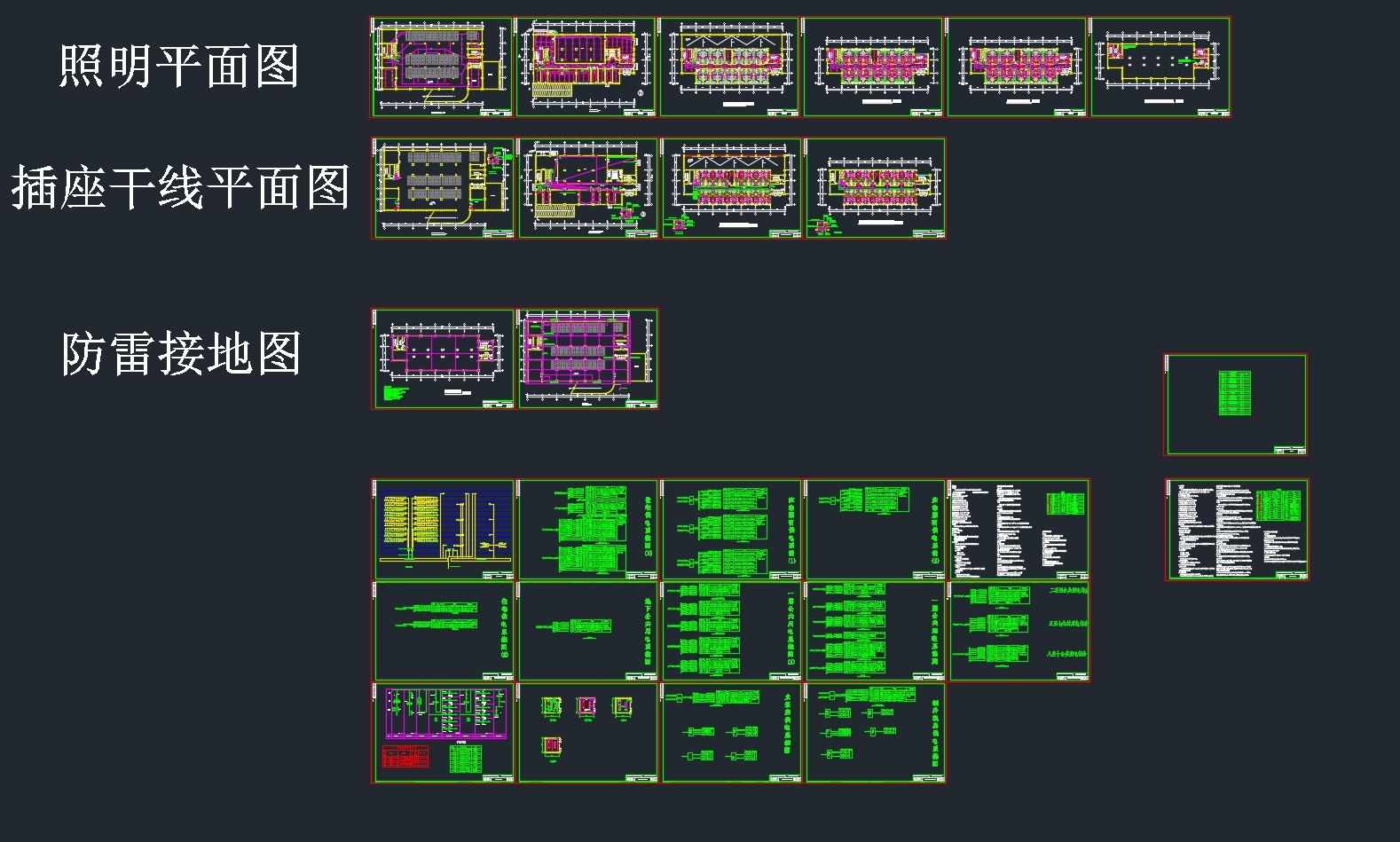

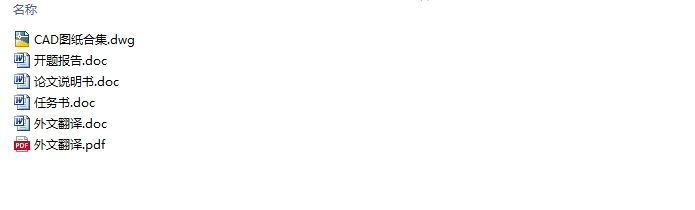

盐城大丰港人才公寓设计电气设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书17000字,CAD图25张)
摘要
该设计主要阐述了盐城大丰港人才公寓的强电设计部分，包括设计依据、原则、方法、过程与结论。设计主要依据国家有关的设计规范和标准以及有关专业提供的设计资料，对整个工程的各个系统进行设计，重点考虑节能性和安全性。本论文的设计为项目的强电部分，主要内容有：低压配电系统、照明系统及防雷接地系统的设计，该工程首先对供配电系统进行设计，在供电系统中涉及到建筑供配电的负荷分级和智能建筑对供电的要求以及如何减少电能损耗。在低压配电系统设计中主要考虑配电系统的原则，配电系统配电方式以及配电设计的质量。最后利用需用系数法对系统的负荷进行计算。照明系统的设计是在照度要素和要求的基础上，满足照度均匀度，亮度均匀度，眩光的限制与利用，颜色对比，阴影的处理，照度的稳定性等的要求，利用利用系数法对光源和灯具进行选择和布置。然后根据各回路的计算电流来选择使用的开关，插座，导线，断路器等器件。
关键词：配电系统，照明，负荷，防雷接地

The electrical design of Yancheng Dafeng Port talent apartment

Abstract
The design is mainly elaborated Yancheng Dafeng Port talent apartment strong electrical design, including design basis, principles, methods, procedures and conclusions. Designed primarily based on national norms and standards relating to the design and the design of the professional to provide information on the various systems of the whole project design, with a focus on energy conservation and security. This paper is designed to project the strong electric part of the main contents are: low-voltage distribution systems, lighting systems and lightning protection and grounding system design, the project first power supply system for the design, in the power supply system related to the building supply and distribution grading and electrical load on the power supply requirements of intelligent building and how to reduce energy loss. In the low-voltage distribution system design principles mainly consider the distribution system, distribution system distribution design distribution methods and quality. Finally, the required coefficient method to calculate the load on the system. Lighting the illumination system is designed on the basis of elements and requirements, to meet the illumination uniformity, brightness uniformity, glare limitation and use, color contrast, the shadow process, the stability of the illumination requirements, the use of light utilization factor method and the selection and arrangement of luminaires. Then based on the calculation of the loop current to choose to use the switches, sockets, wires, circuit breakers and other devices. [资料来源：www.doc163.com]
Keywords: distribution systems, lighting, load, lightning protection and grounding


[来源：http://Doc163.com]

目录
摘要    I
Abstract    II
第一章绪论    1
1.1建筑电气设计的概念    1
1.2建筑电气设计的具体内容    1
1.2.1供电系统设计    1
1.2.2照明设计    1
1.2.3防雷设计    2
1.3 本工程设计背景    2
1.4本工程设计内容、依据及基本要求    2
第二章照明系统    4
2.1一般照明系统设计    4

2.1.1照明设计标准要求    4
2.1.2利用系数法    5
2.1.3照度计算    8
2.2应急照明系统设计    11
2.2.1应急照明的名称和分类    11
2.2.2照明的设置场所    12
2.2.3应急照明系统的设计内容    12
2.3照明负荷配电系统    12
2.3.1 计算负荷    12
2.3.2 计算电流    13
2.2.3照明负荷计算    13
第三章供配电设计    24
3.1负荷等级    24
3.2负荷计算    24
3.3无功补偿    26
3.4变压器的选择    29
3.4.1变压器类型的确定    29
3.4.2变压器的容量的确定    30
3.5低压配电系统设计    31
3.6.1 一般导线截面的选择    32
3.6.2三相系统相线截面的选择    33
3.6.3中性线和保护线截面的选择    33
3.6.4本工程导线截面选择    34
3.7供电系统中断路器选择    40
3.7.1断路器概念     40
3.7.2断路器的一般选用原则    40
3.8供电系统中插座选择与布置    43
第四章防雷接地设计    44

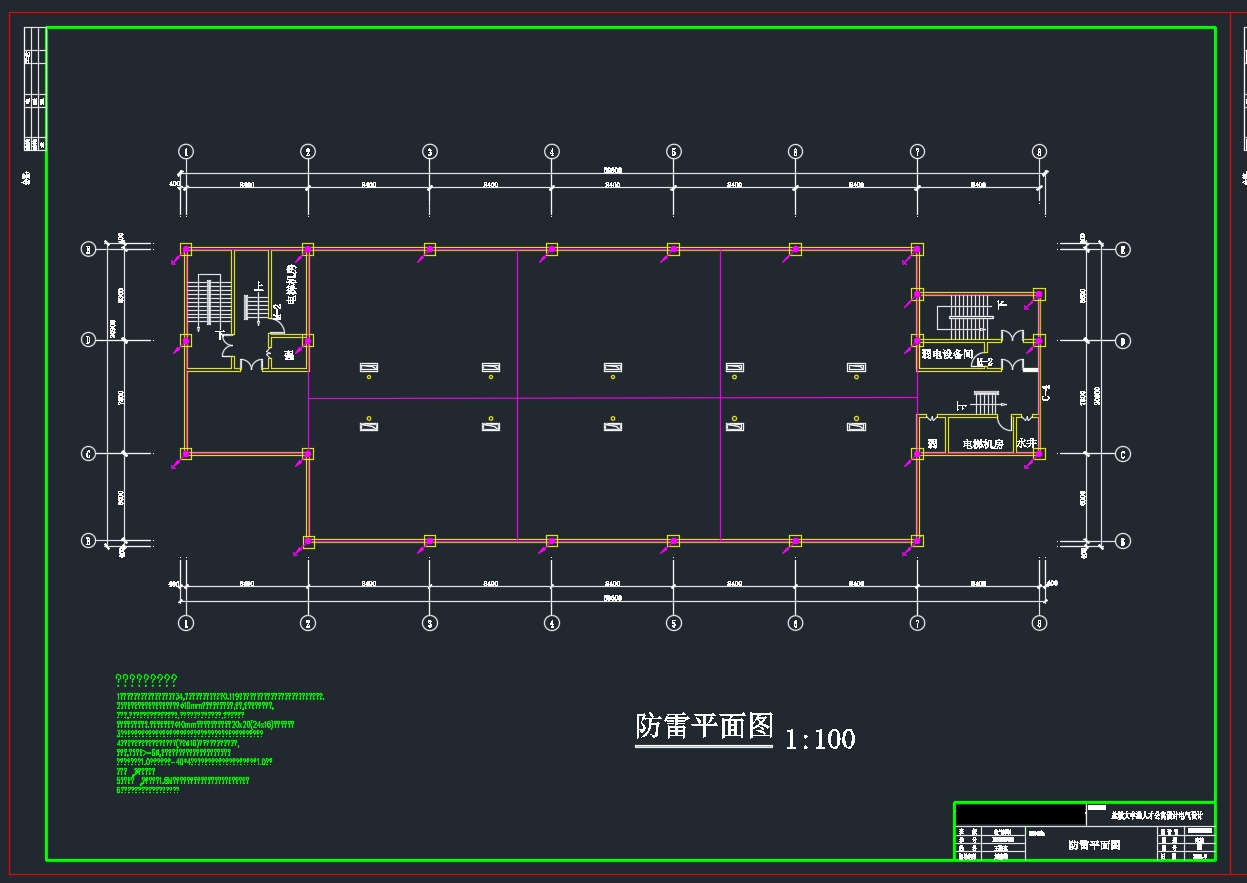

4.1建筑物防雷等级及分类    44
4.1.1建筑物防雷等级    44
4.1.2建筑物防雷分类    45
4.2防雷措施    47
4.3接地措施    48
结语    49
参考文献    50
致谢    51 [资料来源：http://doc163.com]
