三星级酒店宾馆弱电工程(大楼电气及智能化系统)设计(含CAD图)

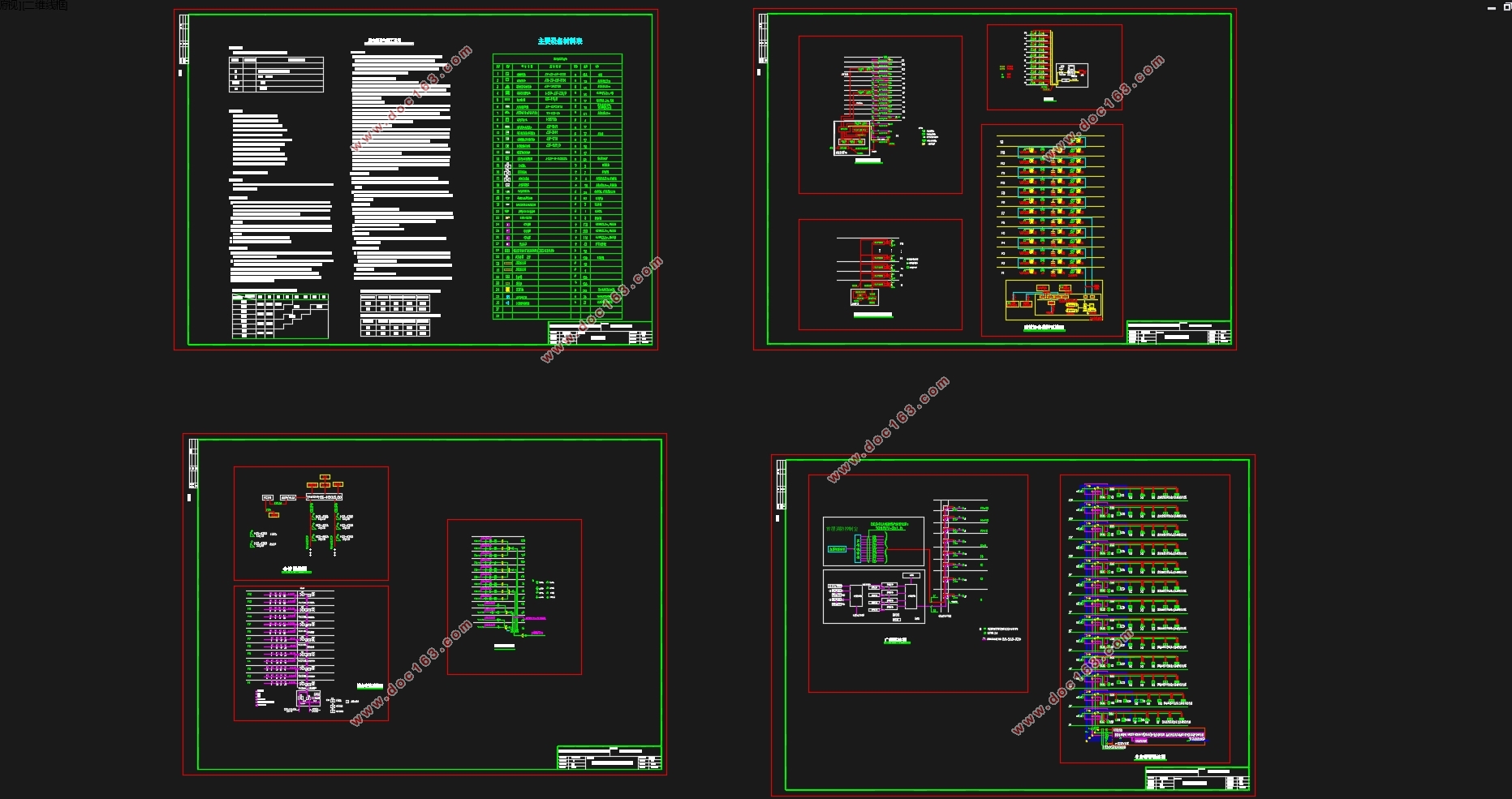

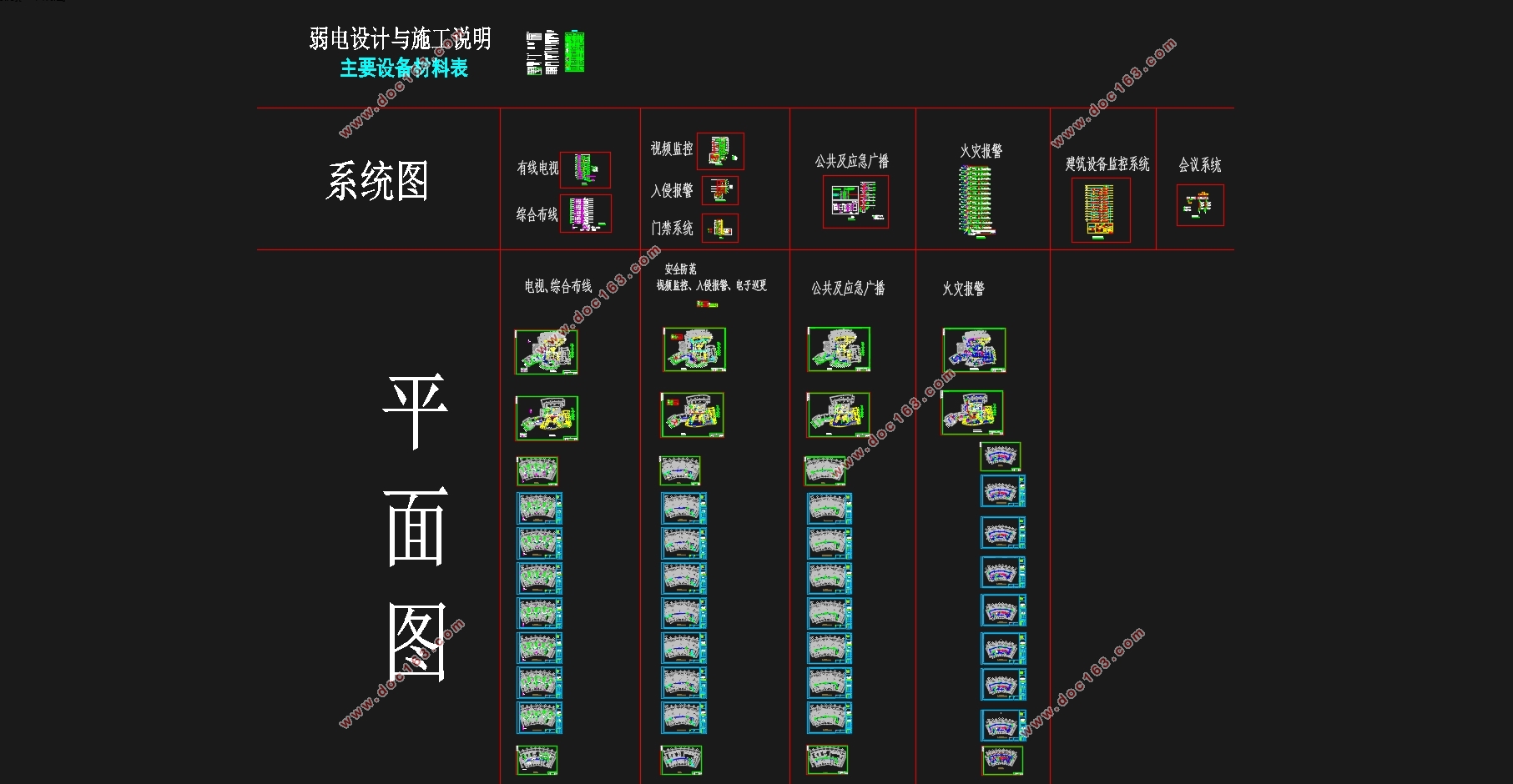

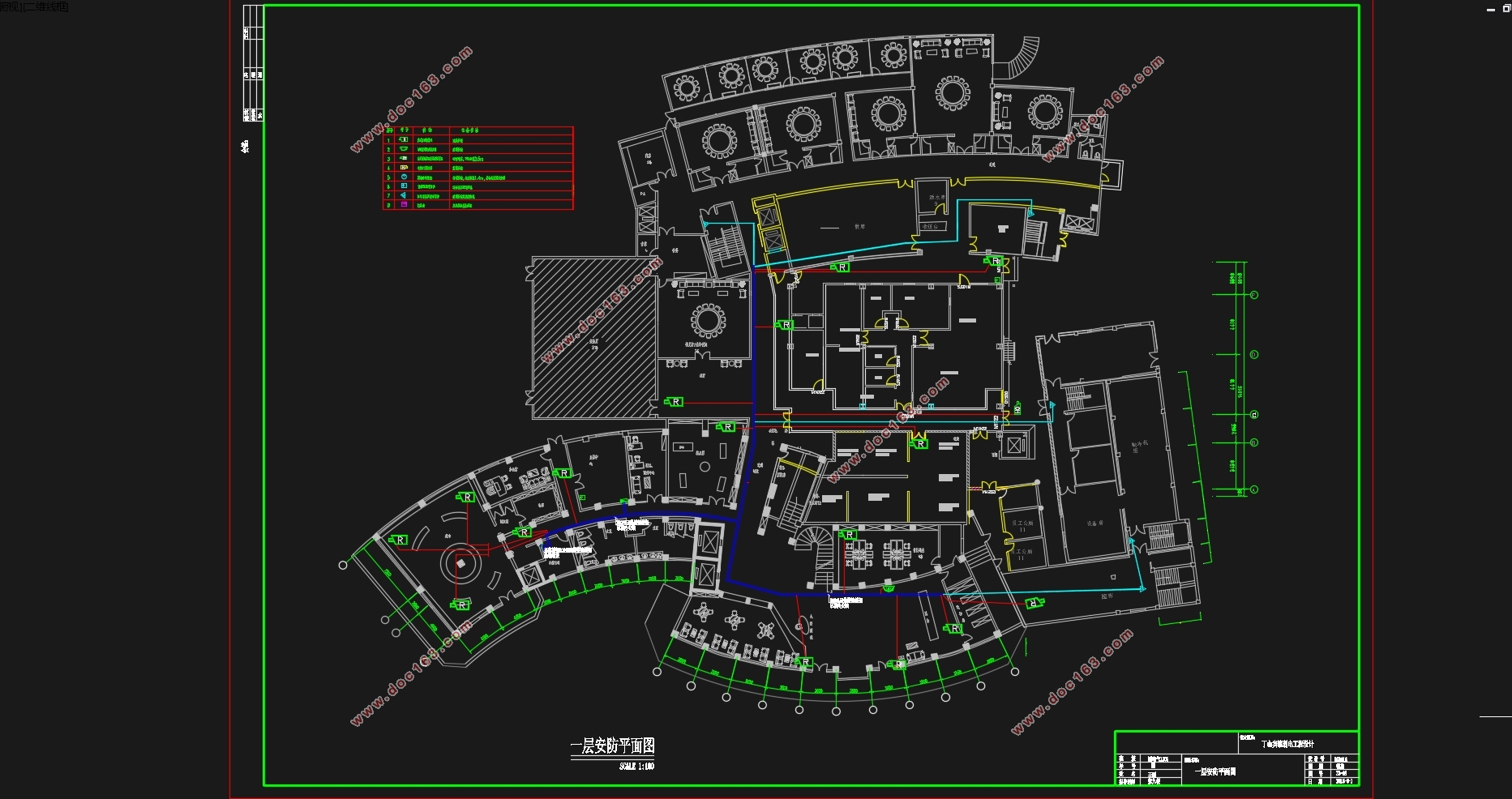

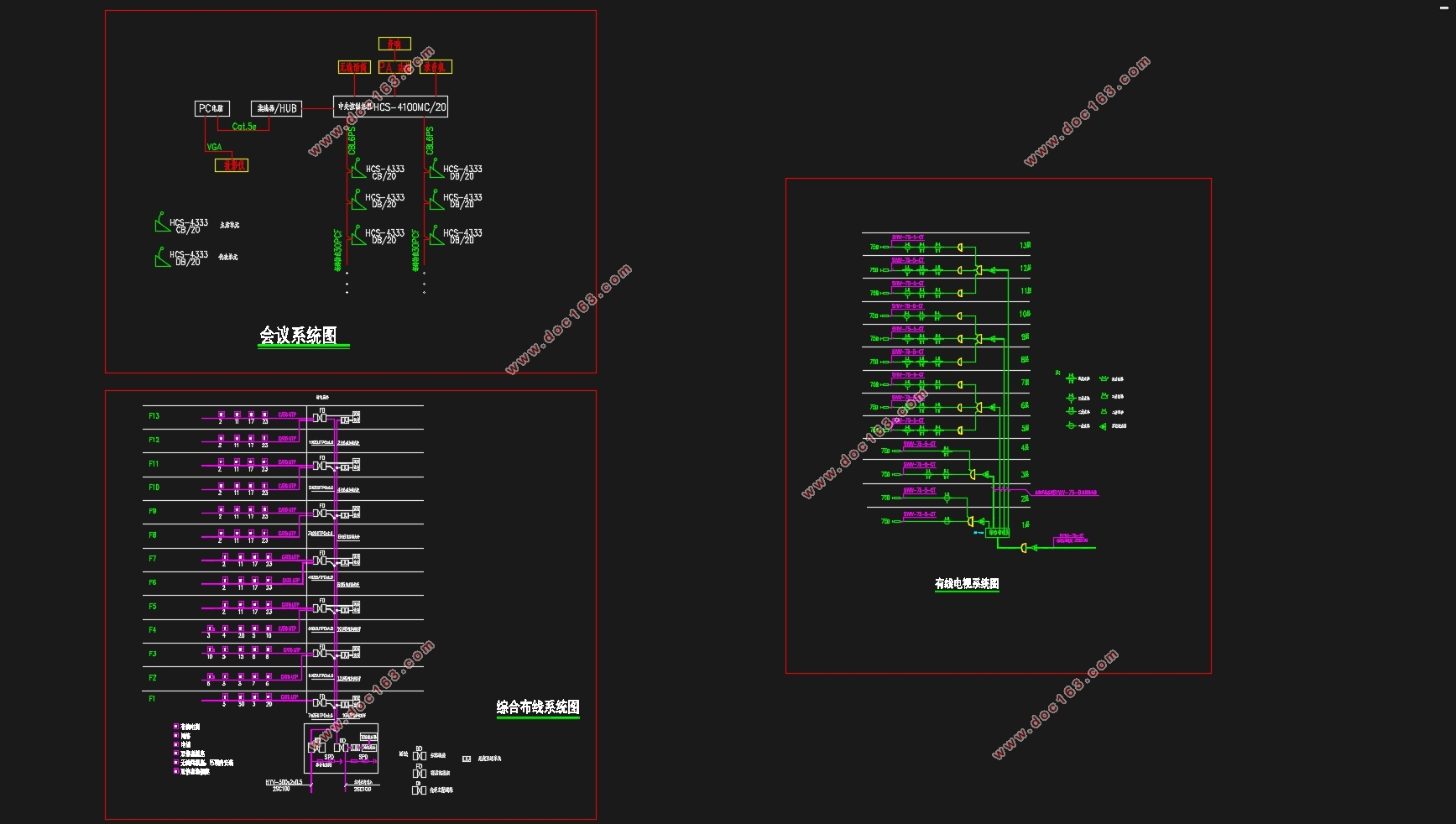

三星级酒店宾馆弱电工程(大楼电气及智能化系统)设计(含CAD图)(任务书,开题报告,论文说明书20000字,CAD图56张)
摘  要
本工程为三星级酒店，建筑面积约17600m2，建筑高度50m，为一类高层建筑，其中地上13层和机房层，无地下层。一层层高5m，二到四层层高4.5m，其他楼层层高3m。
设计内容包括:综合布线系统、有线电视系统、消防报警及联动控制系统、有线广播系统、安防系统；
综合布线系统设计使用增强型设计等级，每个工作区有两个或以上信息插座，配线电缆为两条四对双绞线电缆，采用直接式交接硬件，支持话音和数据业务，提供无线网络插座已实现无线网络覆盖。有线电视系统采用有线数字电视系统，电视系统信号通过12芯单模光缆，从市有线电视网引来。火灾自动报警系统设计采用集中报警系统及区域报警（包括火灾复示盘）系统，联动了排烟阀、送风阀防火阀等联动设备。安防系统设计包括视频监控系统、防盗报警系统、周界防越报警系统的设计。视频监控系统采用模拟视频监控系统。防盗报警系统采用红外微波双鉴探测器，监测各个楼梯口及重要设备间。周边防越报警系统采用主动红外对射式探测器，不受光照度制约。有线广播系统具有背景音乐广播、公共广播、火灾事故广播功能，正常是背景音乐广播，发生火灾会切换到火灾报警广播系统。

关键词：综合布线  火灾报警  有线电视  安全防范
Intelligence engineering design of Ding Shan Hotel
Abstract
Ding Shan Hotel is a three stars hotel. The graduation design content including integrated wiring system， fire automatic alarm system， cable TV system， cable broadcasting system， safe precaution system and building automation system.
The integrated wiring system design includes the working area， the distribution subsystem， the main line subsystem， the equipment room， and line management. The design of automatic fire alarm system mainly includes the type of fire detector， installation mode， manual alarm button， sound and light alarm， accident broadcast， etc. Security system design including anti-theft alarm system， building intercom systems， perimeter alarm system design. Cable television system is a variety of audio and video equipment with cables， optical cable transmission， the wired broadcasting system passes through the transmission line to the loudspeaker. The design of video surveillance system includes the layout of the front camera， the transmission of the signal， and the control and display part of the back. Construction equipment monitoring system is the equipment， while ensuring the efficient operation of equipment.

[资料来源：http://doc163.com]

Key Words:Integrated wiring   Fire alarm   Cable TV   Safety precautions

丁山广源大酒店位于扬州市广陵区，该宾馆建筑面积约17600M2，建筑高度50米，为一类高层建筑，其中地上13层和宾馆层，无地下层。一层层高5m，二到四层层高4.5m，其他楼层层高3m。大楼电气及智能化系统设有消防报警及联动控制系统、有线电视系统、有线广播系统、综合布线系统、视频监控系统、会议系统、安全防范系统。
广源丁山大酒店飞速发展，而我国的能源供应却十分紧张，其中建筑能耗占据了很大的比重。丁山宾馆建筑分为主楼、南楼两部分，拥有温馨舒适的各类客房，作为推动建筑可持续发展的强大力量，在建筑节能方面发挥着巨大的作用。酒店的商务设施完善，如何在建筑设计规划阶段，结合最新的弱电设计技术，降低建筑能耗，正成为建筑节能研究的主要方向之一。
国内主要的建筑设计节能规范和相关论文资料，然后根据系统性，科学性，可行性的原则为建筑节能设计选择了具有代表性的指标，最后将不同尺度的层次分析法作对比，综合确定了各个指标的权重、管理要求高等特点。
本工程主要设计为丁山宾馆弱电电气工程设计。设计内容包括:（1）消防报警及联动控制系统；（2）有线电视系统；（3）有线广播系统；（4）综合布线系统；（5）视频监控系统；（6）会议系统；（7）建筑设备监控系统。

[资料来源：http://doc163.com]

综合布线系统通过对各种评价方法的优缺点进行对比，最终采用了模糊可变综合评价方法对江苏地区公共建筑设计阶段节能等级进行评价安装方式，手动报警按钮、声光报警器、事故广播等。安防系统设计包括视频监控系统、防盗报警系统、楼宇对讲系统、周界防越报警系统的设计。有线电视系统是将多种视听设备用电缆。有线广播系统将信号放大处理后，经过传输线至扬声器。视频监控系统设计包括前端摄像头的布置。建筑设备监控系统的设计是为了保证设备的安全运行，同时保证设备节能高效运行。
  [资料来源：http://Doc163.com]
