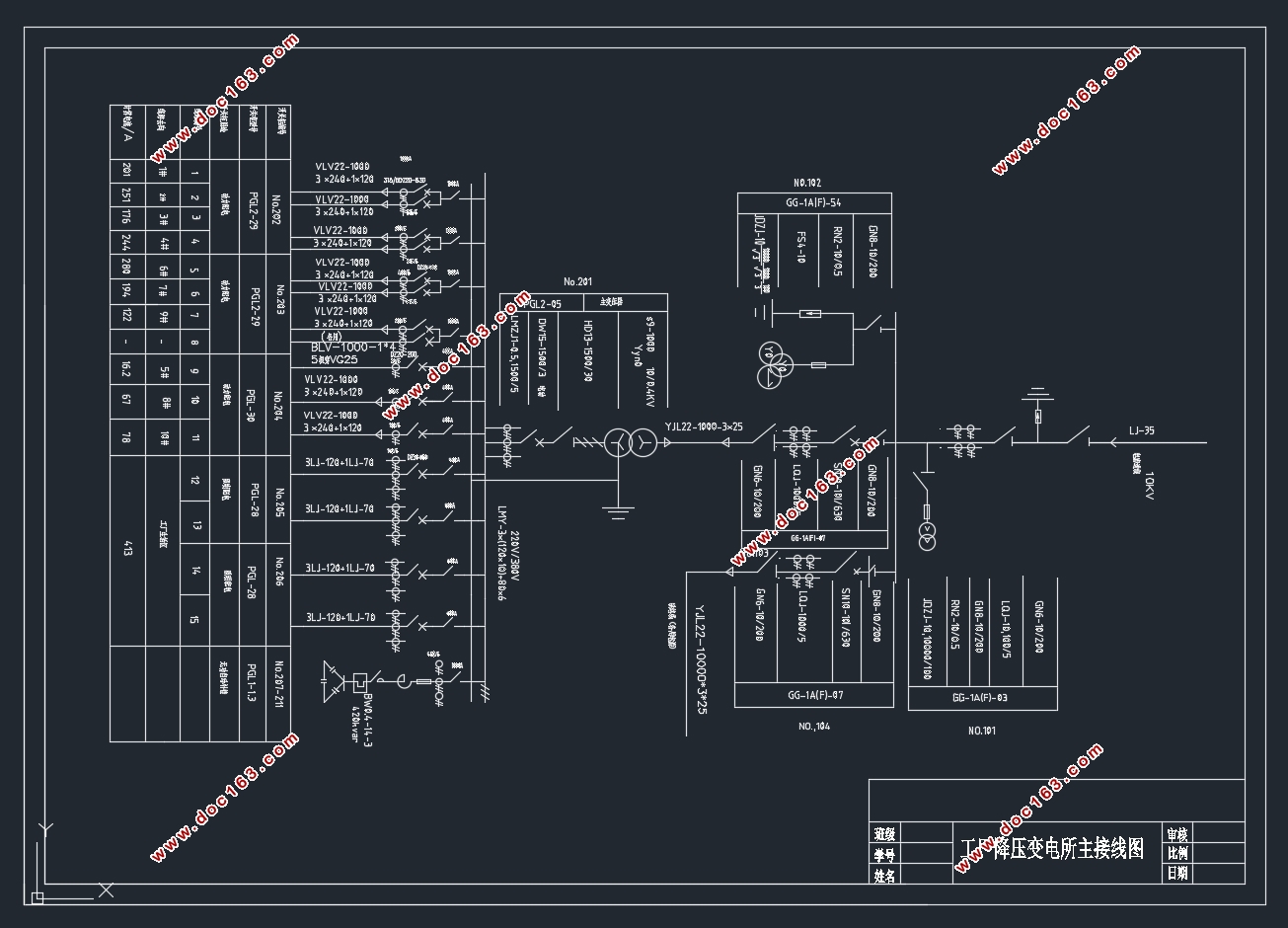

某烧结厂的供配电系统设计(含CAD图)

某烧结厂的供配电系统设计(含CAD图)(任务书,论文11700字,CAD图3张)
摘要
随着工业电气自动化技术的发展和工厂用电量的快速增长，工厂对电能质量、供电可靠性以及技术经济指标的要求也在不断提高。一个安全、可靠、经济的供配电系统对任何工业企业来说都是非常重要的。供配电系统设计的完整性不仅影响工厂的基本建设投资、运营成本和有色金属的消耗，还直接影响工厂能否安全生产。
本文的研究对象是一个拥有大量高低压电源设备的烧结厂。本文分析了各车间的负荷情况。明确负荷等级，调整与母线连接的负荷，确定系统方案，使用负荷计算、短路电流计算和动态稳定性验证计算，选择并验证符合条件的电气设备。确定是否进行无功补偿，然后选择变电站的位置和类型，确定变压器的数量和容量，选择主接线方案，计算短路电流，选择和验证变电站的一次设备，选择高低压线路。最后，设计继电保护和防雷接地装置。经过计算，根据工厂的实际情况，选择科学、经济的电气设备，设计合理的供配电系统图。
关键词：烧结厂；供配电系统；短路电流计算；防雷接地
 
Abstract
With the development of industrial electrical automation technology and the rapid growth of factory electricity consumption, the requirements for power quality, power supply reliability, and technical and economic indicators in factories are also constantly increasing. A safe, reliable, and economical power supply and distribution system is very important for any industrial enterprise. The integrity of the power supply and distribution system design not only affects the basic construction investment, operating costs, and non-ferrous metal consumption of the factory, but also directly affects the safety of production in the factory.

The research object of this article is a sintering plant with a large number of high and low voltage power supply equipment. This article analyzes the load situation of each workshop. Clarify the load level, adjust the load connected to the bus, determine the system plan, use load calculation, short-circuit current calculation, and dynamic stability verification calculation, select and verify electrical equipment that meets the conditions. Determine whether to perform reactive power compensation, then select the location and type of the substation, determine the number and capacity of transformers, select the main wiring scheme, calculate short-circuit current, select and verify the primary equipment of the substation, and select high and low voltage lines. Finally, design relay protection and lightning protection grounding devices. After calculation and based on the actual situation of the factory, select scientific and economical electrical equipment and design a reasonable power supply and distribution system diagram. [资料来源：https://www.doc163.com]
Key Words: Sintering plant; Power supply and distribution system; Short circuit current calculation; Lightning protection grounding

研究内容：

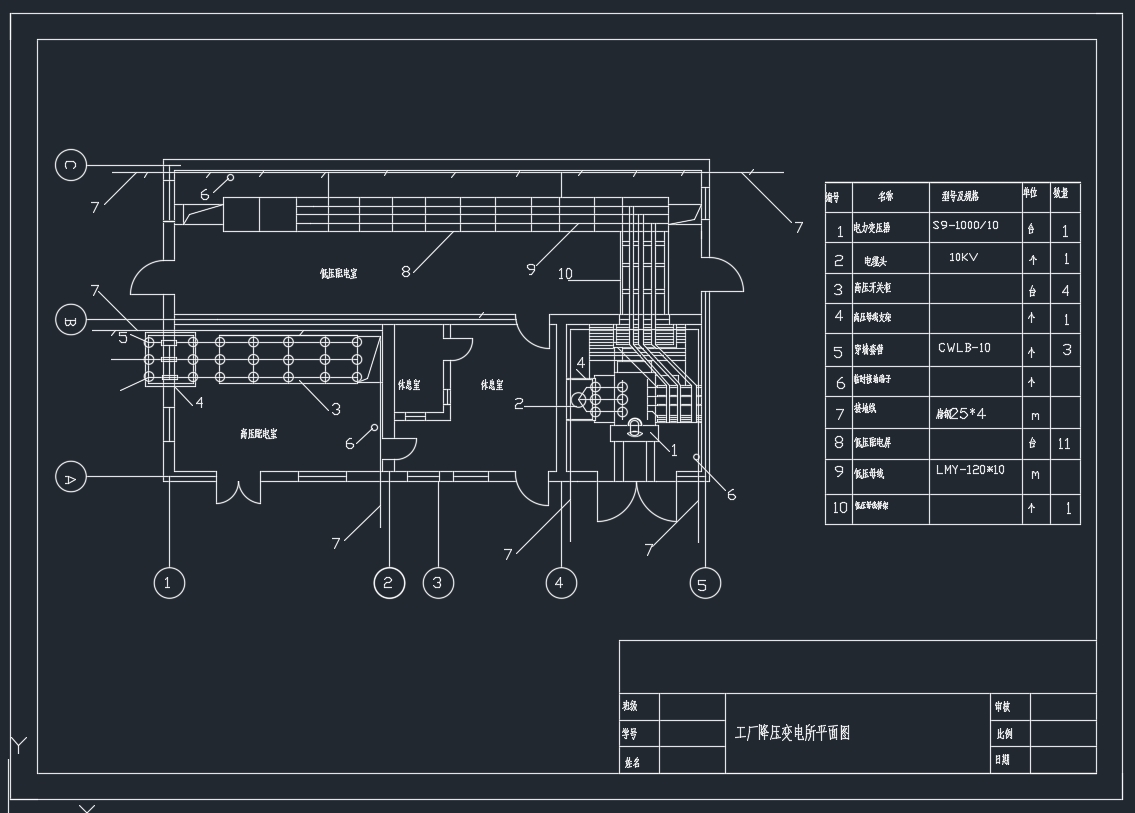

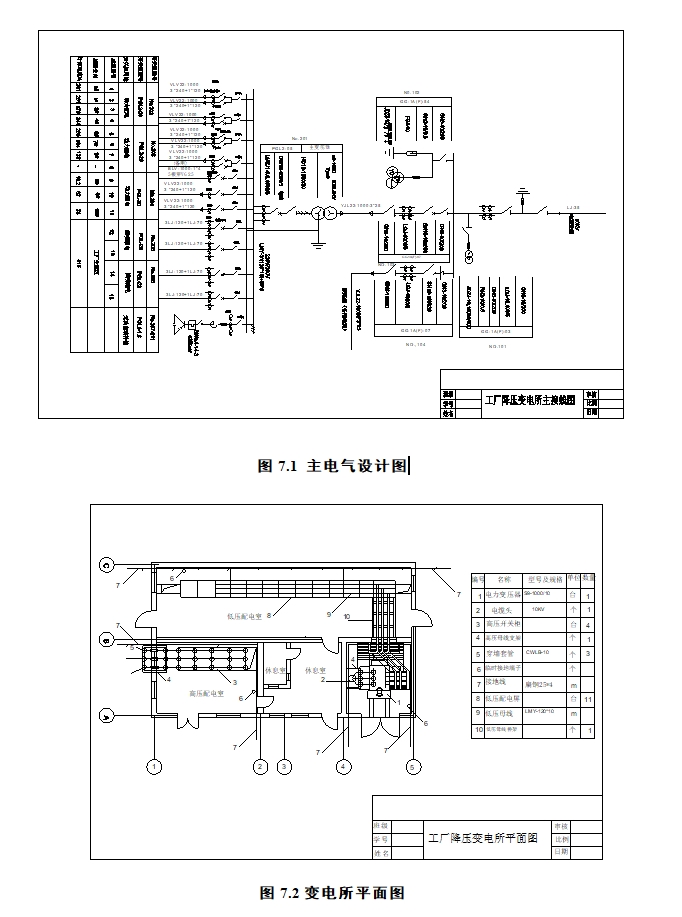

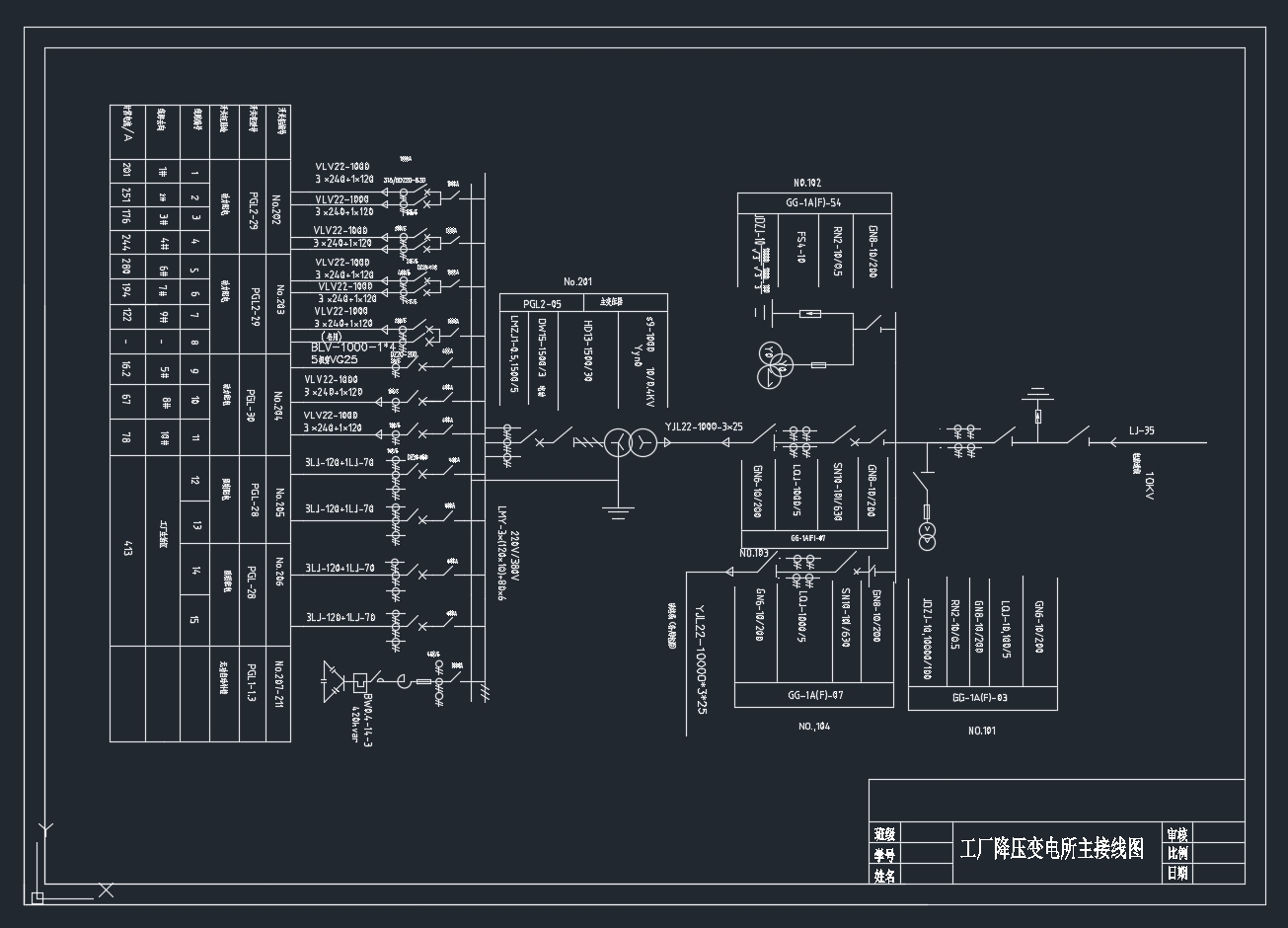

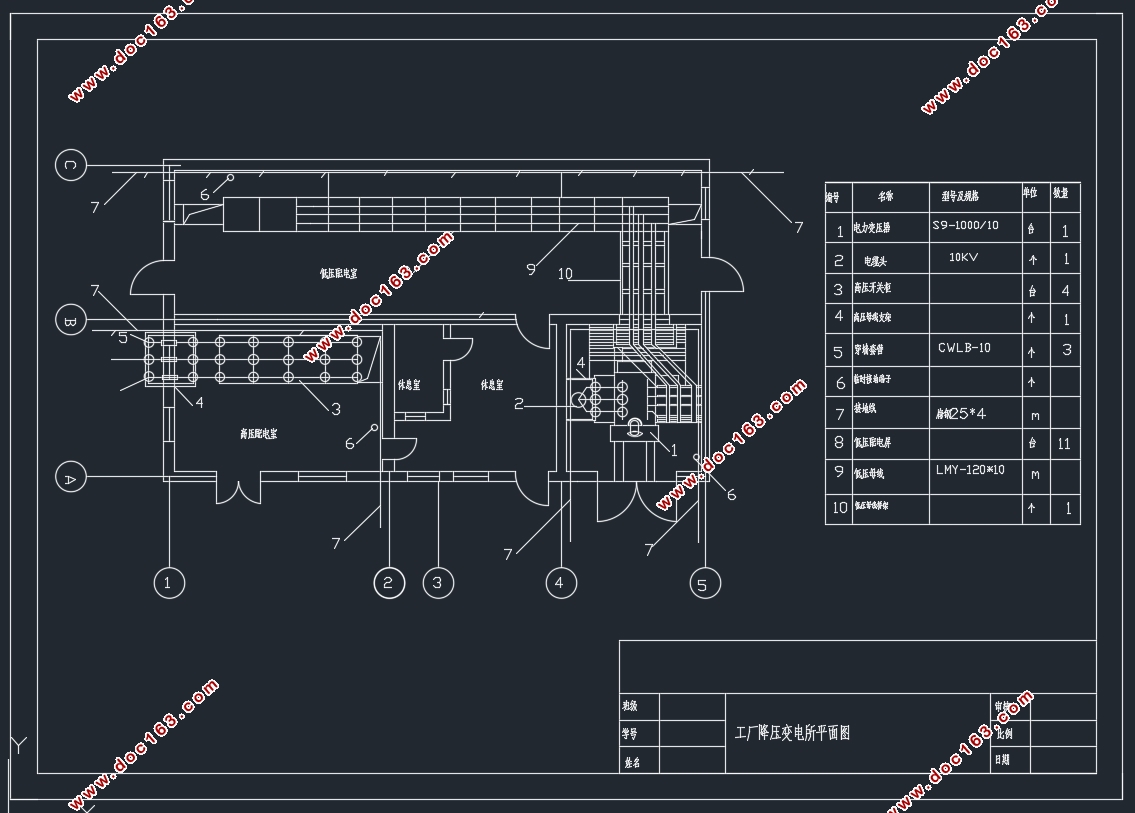

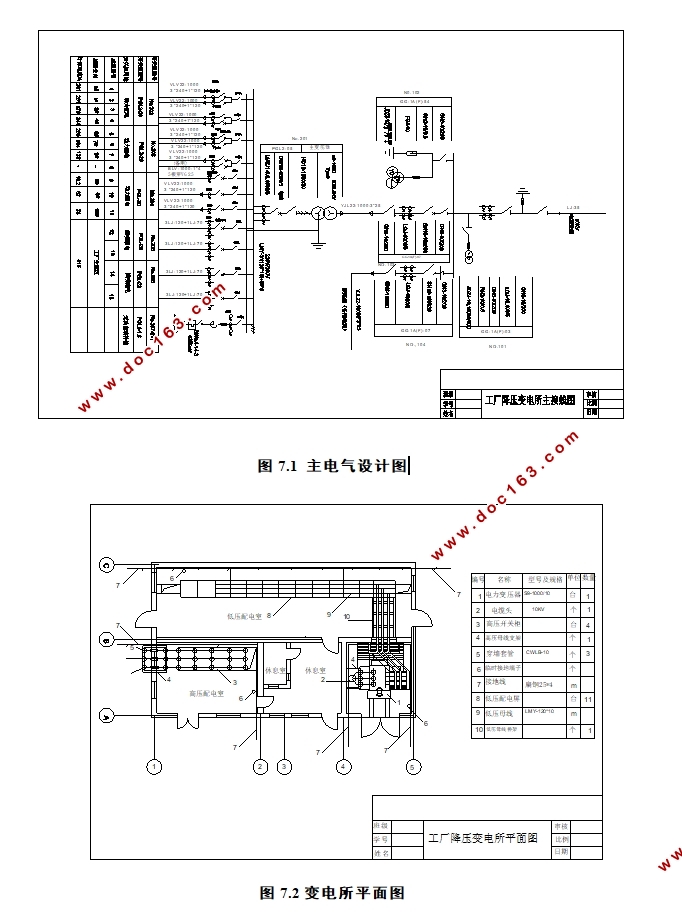

本文主要研究烧结厂的负荷计算、无功补偿、短路电流计算、电气设备选型与校验、防雷与接地，最后绘制烧结厂电气主接线图。
