1G-100型水旱两用旋耕机设计
1G-100型水旱两用旋耕机设计(任务书,开题报告,设计说明书8900字,cad图纸9张)
摘 要: 水旱两用旋耕机具有体积小,重量轻,性能好,操作容易,转动方便,适应性广,价格合宜,水旱两用旋耕机机动灵活,一般中小型机械厂、农机厂均可生产制造的要求。如果设计成功,本机可进行旱田旋耕、水田耙整等项作业,能弥补现有旋耕机存在功能较单一、生产效率偏低等不足之处。
我设计的是一台水旱两用旋耕机,与黄海-12(15)马力手扶拖拉机相匹配,主要用于水田耕整,也可进行旱田耕作。现有的水旱旋耕机是耕幅为0.6米的老式机型,而本课题设计的水旱旋耕机耕幅为1米。
本设计与黄海-12(15)马力手扶拖拉机相匹配,中间传动,固定联接。设计内容包括机架、传动系统、刀辊、尾轮等,要求结构简单、紧凑、重心平衡。该机可用于水田耕整地,也可进行旱田旋耕。各项性能指标应达到国家标准和农艺要求。通过对水田旋耕机驱动轮与土壤相互作用的力学特性的分析,结合水田土壤的力学性质,经过优化设计,研制水旱两用旋耕机驱动轮,使该驱动轮具有良好的动力性能。
关键词: 水田旋耕机;创新设计;驱动轮性能
Design of 1G-100-floods, droughts and dual-use Rotary machine
[来源:http://www.doc163.com]
Abstract:The floods, droughts and dual-use Rotary machine has small size, light weight, performance, and easy to use, easy rotation. it wide adaptability and affordable. Floods, droughts and dual-use rotary machine has tiller-mobile and flexible.Small and medium-sized general machinery factory. The agriculture of factories can manufacturing requirements. If it can successful design, this machine can be floods and drought rotary,and it can rake the whole paddy field’s operations. It can to cover the existing functions of a rotary-existence’s single and low production efficiency, such as inadequate.
I design is one of the floods, droughts and dual-use rotary tiller machine, and it matchs with the Yellow Sea -12 (15) horsepower walking tractor.It not only mainlies for rotary of paddy field, but also for upland farming. The existing floods, droughts and dual-use rotary tiller machine’s rate is the 0.6-metres site in the old models, but the issue of floods, droughts and Rotary machine’s design for the 1-meter site.
The design mach with the Yellow Sea -12 (15) horsepower walking tractor . It makes the middle transmission and fixed link. The design elements include rack, drive system, knife rolls, round tail and so on. It requires frame simple and compact,and it requires the focus of balance. The aircraft not only can be used for paddy’s rotary and formation, but also for upland Rotary. Various performance indicators should meet the state standards and agronomic requirements. Through the driving wheel of paddy fields Rotary interaction with the mechanical properties of the soil analysis, combining the mechanical properties of the soil of paddy field, optimized design, development of floods, droughts and dual-use rotary tiller-driving wheel, so that the driving wheel has a good dynamic performance.
Key words: Floods, droughts and dual-use rotary machine; innovative design;the performace of driving wheel 2.1设计的内容
我设计的是一台水田耕整机,与黄海-12(15)马力手扶拖拉机相匹配。主要用于水田耕作,也可进行旱田耕作。为达到水旱两用旋耕机体积小,重量轻,性能好,操作容易,转动方便,适应性广泛,价格合宜,水旱两用旋耕机机动灵活,一般中小型机械厂、农机厂均可生产制造的要求,设计主要内容有:

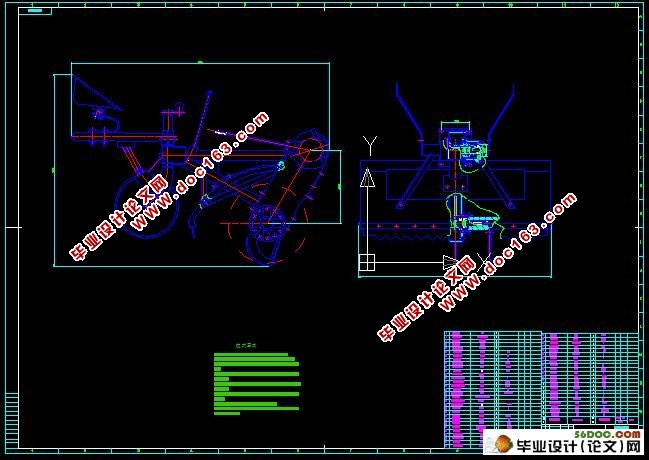

a 总体设计:设计总体方案,采用中间链式传动;绘制总装图、田间作业状态图。

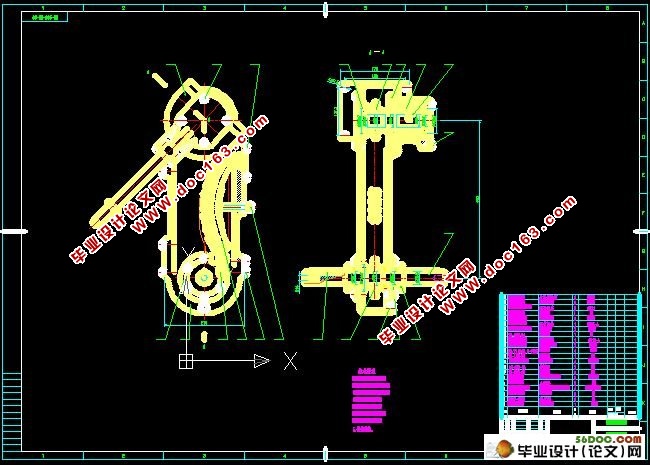

b 零部件设计:(a) 旋耕部件图;(b) 尾轮部件图;(c) 传动轴、齿轮、链轮、箱体、刀辊等零件图;(d) 有关计算、校核等。
a)、调研、收集相关资料,研究国内外各种旋耕机械的现状与发展趋势,结合实际情况,拟定结构方案。
b)、与黄海-12(15)马力手扶拖拉机相匹配,中间传动,固定联接。设计内容包括机架、传动系统、刀辊、尾轮等,要求结构简单、紧凑、重心平衡。该机可用于水田耕整地,也可进行旱田旋耕。各项性能指标应达到国家标准和农艺要求。
c)、编制设计计算说明书等文件。
主要结构、参数的设计与选择计算
3.2.1耕深H和刀滚半径Rmax
我省小春种麦要求浅耕,一般为6-10cm,大春耙水田,要求耕作层上细下松,表面平整,土壤通气性好。耙深一般为8-12cm,因此采用较小的刀滚回转半径Rmax=198cm,既能满足我省农艺对耕深的要求,又能降低扭矩和功率消耗。该机设计有最大耕深为;H旱=10cm,H水=12cm,并配有尾轮调节装置,可以作无级调节使用。 [资料来源:http://www.doc163.com]

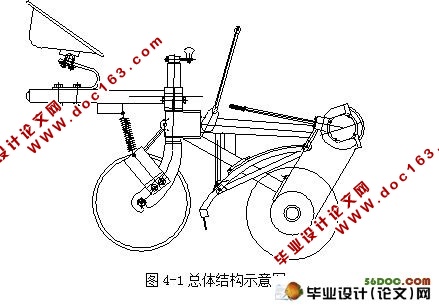

1G-100旋耕机主要技术规格及基本参数
型号: 1G-100 手扶旋耕机
型式: 卧式直连接、中间链条传动
配套动力: 东风-12手扶拖拉机
外形尺寸: 长 宽 高=1443 1080 630
耕幅宽度: 旱耕6-10cm
水耕8-12cm
作业速度: 旱耕Ⅰ、Ⅱ档位(0.39m/s、0.69m/s)
水耕Ⅱ、Ⅲ档位(0.89m/s、1.25m/s)
刀轴转速: =240r/min
刀滚半径: Rmax=195mm
相邻切削面间距:50mm、65mm
每切削平面内的刀齿数:Z=1把
刀齿总数: =20把
[资料来源:http://doc163.com]
目 录
1 前言 ……………………………………………………………………………………1 [版权所有:http://DOC163.com]
2 总体设计 ………………………………………………………………………………2
2.1设计的内容 …………………………………………………………………………2
2.2设计依据 ……………………………………………………………………………2
3 总体方案论证 …………………………………………………………………………4
3.1中间链传动结构发案的设计 ………………………………………………………4 [版权所有:http://DOC163.com]
3.2主要结构、参数的设计与选择计算 ………………………………………………4
3.2.1耕深H和刀滚半径Rmax …………………………………………………………4
3.2.2机组前进速度 …………………………………………………………………4
3.2.3刀片运动参数S、 和 ………………………………………………………4
3.2.4功率及耕幅宽度的计算 …………………………………………………………5
[资料来源:Doc163.com]
3.3旋耕刀滚的设计 ……………………………………………………………………6
3.3.1弯刀结构设计的确定 ……………………………………………………………6
3.3.2刀座间距 和弯刀总数 的设计与计算 ………………………………………7
3.3.3弯刀在刀轴上的优选排列设计 …………………………………………………7
3.4双油封和挡草圈的设置 ……………………………………………………………8 [来源:http://www.doc163.com]
3.5 1G-100旋耕机主要技术规格及基本参数……………………………………… 8
4 总体结构的布置与设计………………………………………………………………9
4.1传动结构的设计……………………………………………………………………9
4.2主要结构的分析设计………………………………………………………………9
4.2.1旋耕刀轴的位置的设计…………………………………………………………9 [来源:http://Doc163.com]
4.2.2尾轮机构位置的设计……………………………………………………………9
4.2.3机组平衡性能……………………………………………………………………9
4.2.4定刀齿的布置……………………………………………………………………9
5链传动的设计与计算…………………………………………………………………11
5.1链传动的设计计算…………………………………………………………………11
[资料来源:http://doc163.com]
5.2 链轮设计计算 ……………………………………………………………………12
6主要零部件强度计算…………………………………………………………………13
6.1链传动的强度的磨损核算…………………………………………………………13
6.2传动轴的强度计算和疲劳强度校核………………………………………………13
6.3 滚动轴承的计算和选择 …………………………………………………………16
[资料来源:Doc163.com]
6.3.1轴承假定载荷Q值的计算………………………………………………………16
6.3.2轴承工作能力系数C的计算……………………………………………………16
6.3.3 轴承选用…………………………………………………………………………16
7结论……………………………………………………………………………………17
参考文献 ………………………………………………………………………………18 [资料来源:https://www.doc163.com]
致 谢 ………………………………………………………………………………19
附 录 ………………………………………………………………………………20
