MQ4233门座起重机整体与圆筒门架结构参数化设计

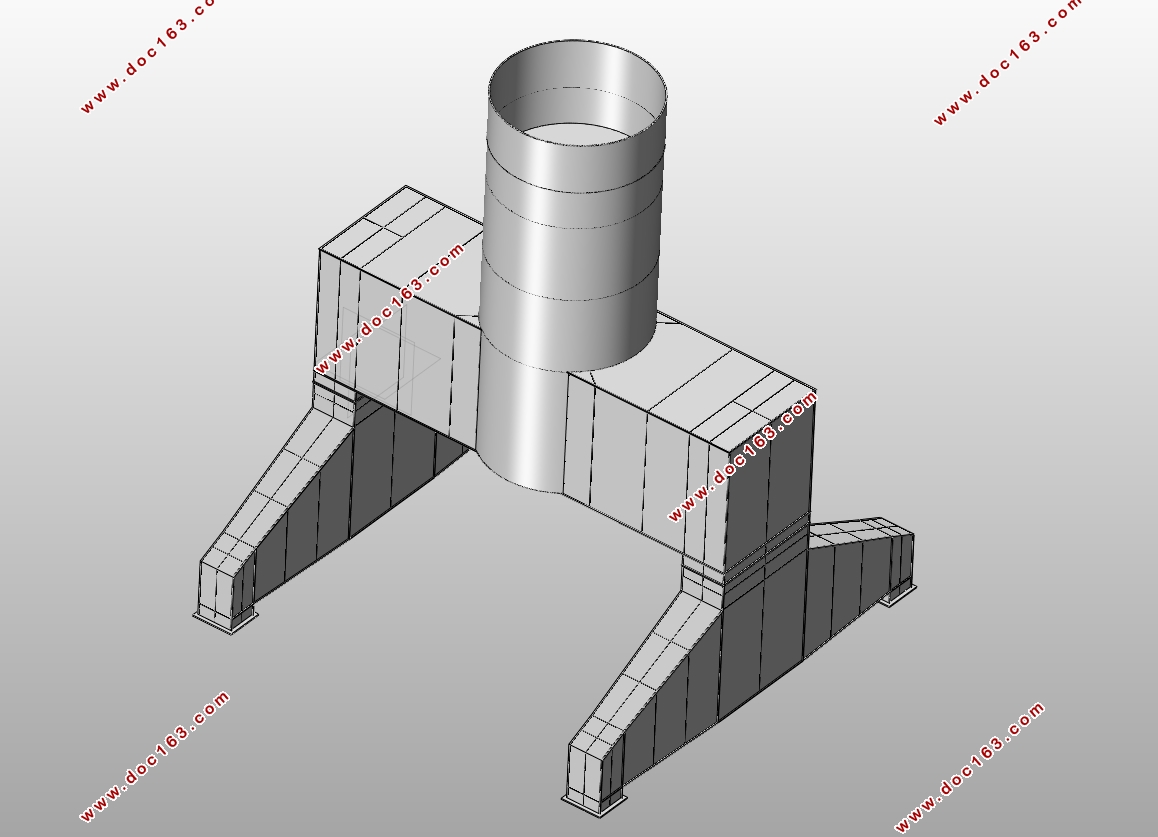

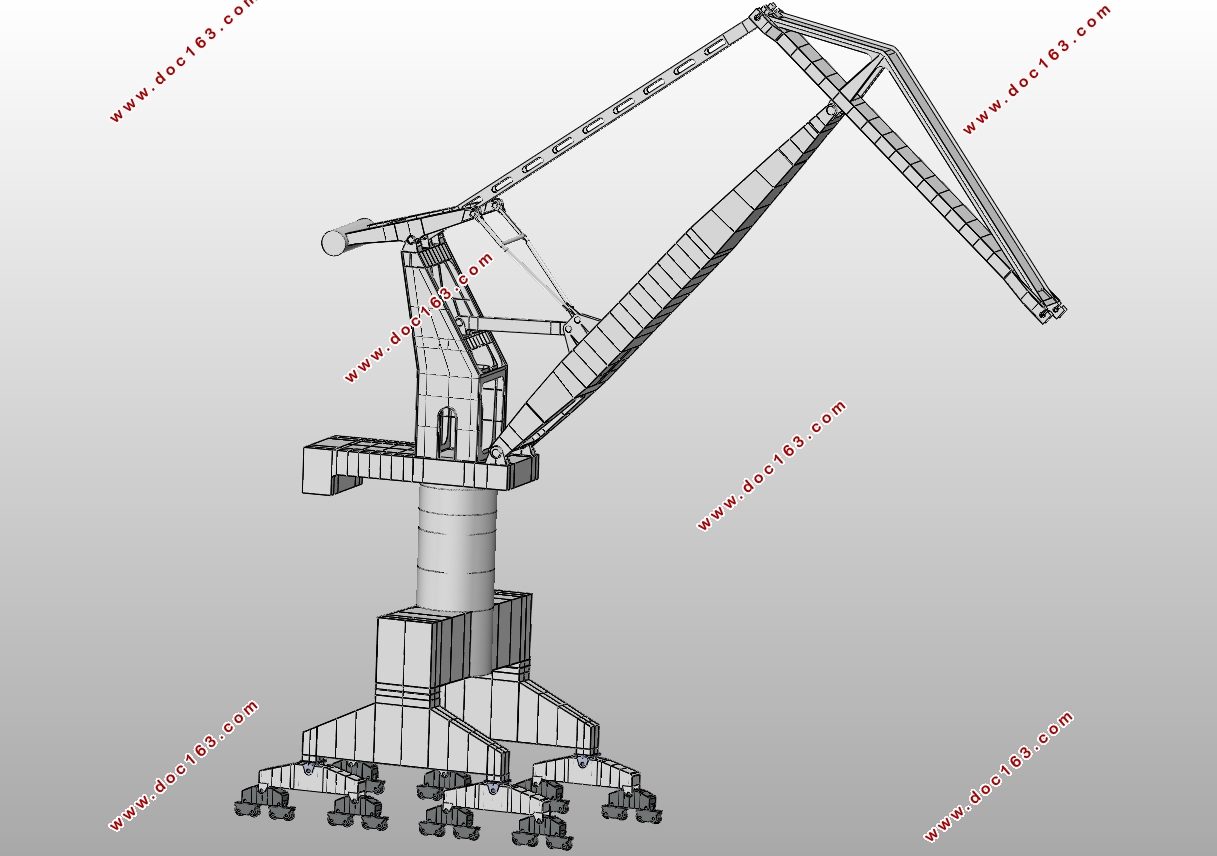

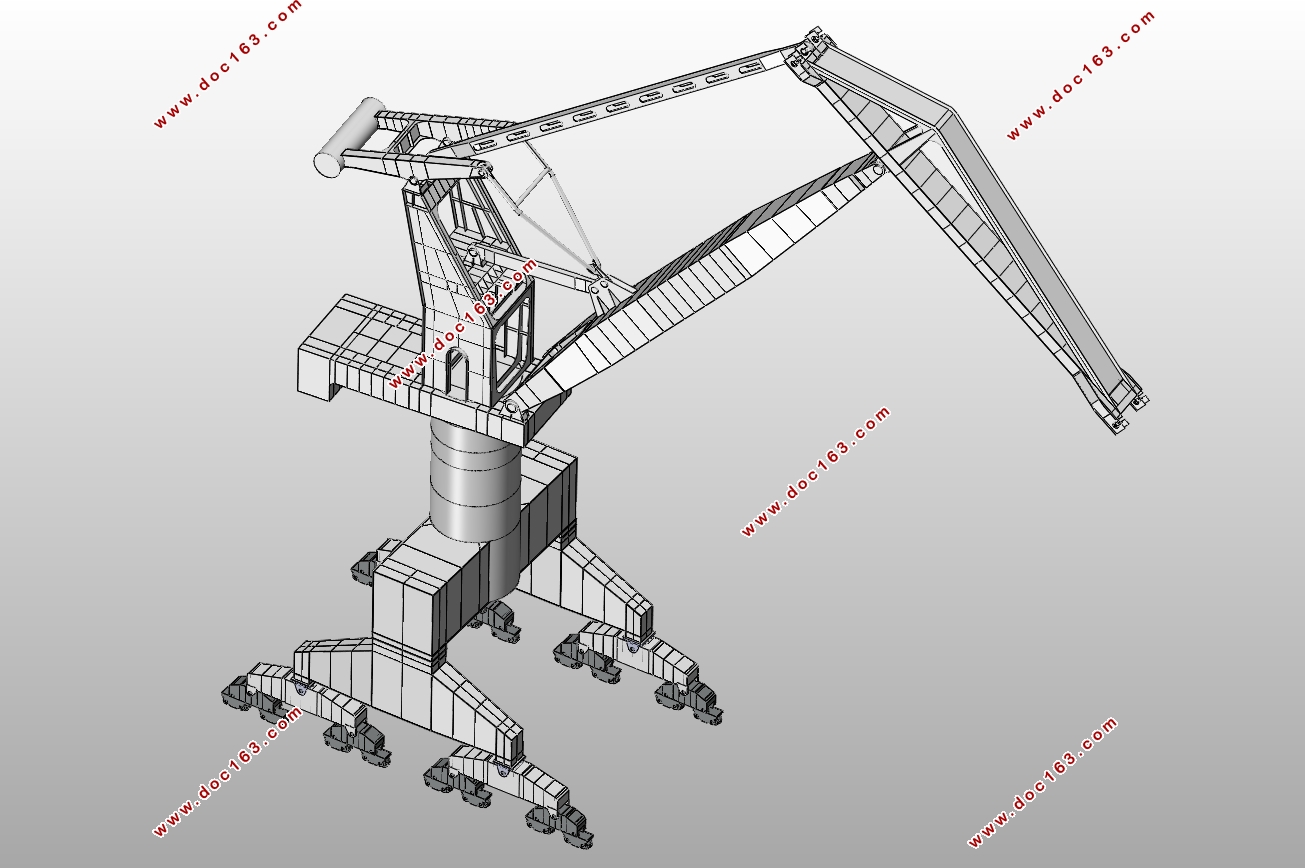

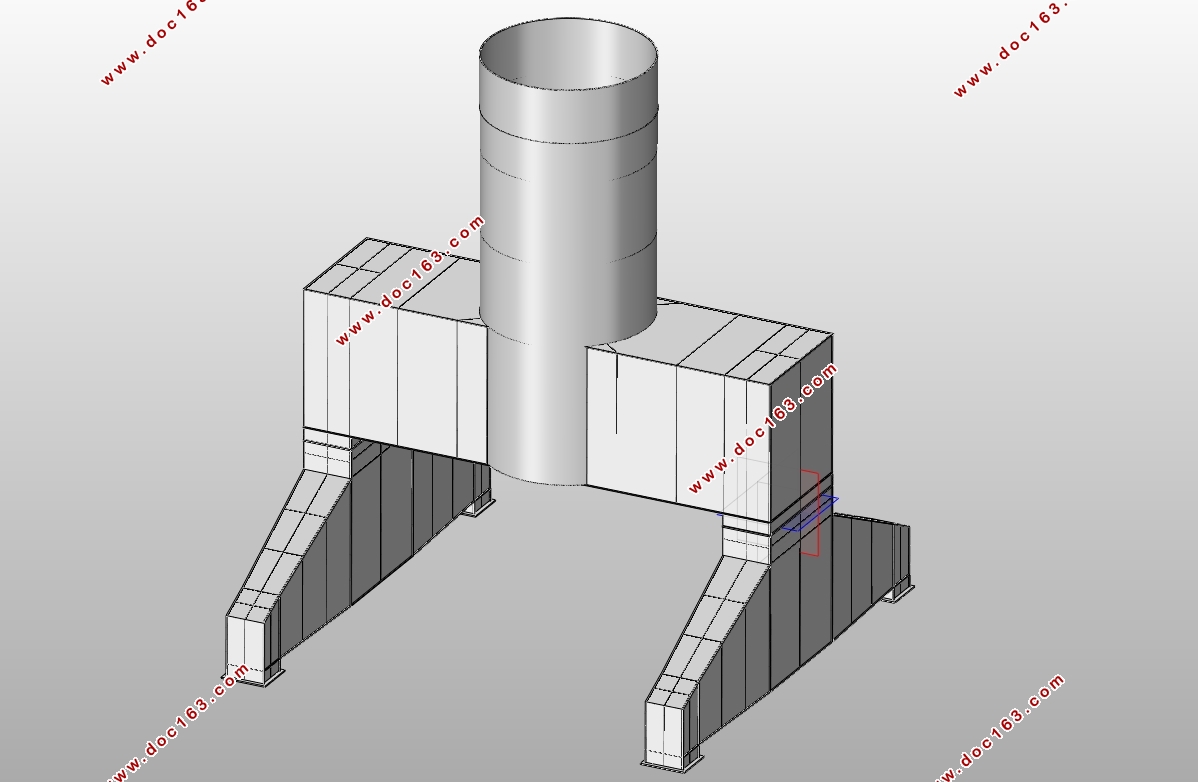

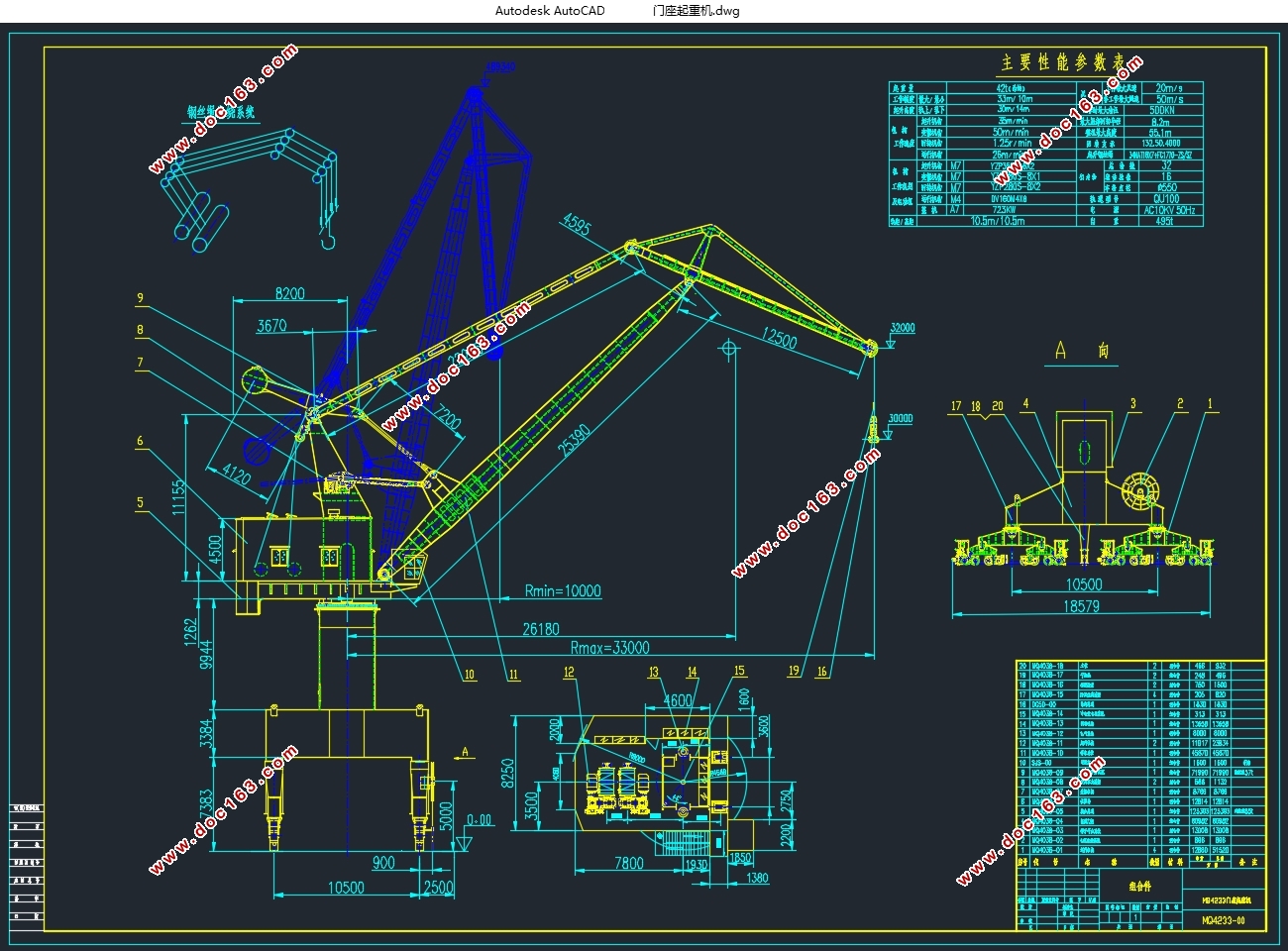

MQ4233门座起重机整体与圆筒门架结构参数化设计(含CAD总图,SolidWorks三维图)(任务书,开题报告,文献摘要,外文翻译,论文说明书15500字,CAD总图1张,SolidWorks三维图)
摘要
迄今为止，参数化设计在起重机领域已经应用非常广泛，但主要都是在理论研究阶段。本文以MQ4233港口门座起重机的圆筒门架为研究对象，利用VB和SolidWorks进行了参数化设计研究，通过改变结构参数的输入得到尺寸不同的圆筒门架模型。
本文首先对MQ4233港口门座起重机进行了总体设计，完成圆筒门架结构的选型；然后用SolidWorks对圆筒门架进行几何建模；其次基于VB与SolidWorks的API接口函数开发了结构参数化设计软件，实现圆筒门架几何模型的关键尺寸参数化，并通过调用SolidWorks的内部插件Simulation，完成圆筒门架的有限元静力学分析；最后在团队内部交换各自的起重机部件参数化模型，完成了整机装配，并利用ANSYS Workbench对门座起重机进行有限元仿真分析。
本文的研究工作以人机交互的方式改变结构尺寸和截面板厚，以参数化的形式得到门机部件的设计并完成装配，大大缩短了起重机的建模和有限元分析周期，具备一定的工程实用性。
关键词：参数化设计；API接口函数；Simulation；门座起重机 

[来源：http://Doc163.com]

Abstract
So far, parametric design has been widely used in the field of crane, but it is mainly in the theoretical research stage. In this paper, the cylinder gantry of MQ4233 port gantry crane is taken as the research object. VB and SolidWorks are used to carry out parametric design research. Cylinder gantry models with different sizes are obtained by changing the input of structural parameters.
Firstly, the overall design of MQ4233 port portal crane is carried out to complete the selection of cylinder portal structure. Then SolidWorks is used to carry out geometric modeling of cylinder gantry. Secondly, the structural parametric design software is developed based on VB and SolidWorks API interface function to realize the key dimension parameterization of the geometric model of the cylinder gantry, and the finite element static analysis of the cylinder gantry is completed by calling SolidWorks internal plug-in Simulation. At last, the parametric models of the crane parts were exchanged within the team to complet
KeyWords:parametric design;API interface function;Simulation;portal crane
 
项目名称    技术参数
起重量    42t(吊钩)
起升高度    轨上：30m
    轨下：14m
工作幅度    最大幅度：33m
    最小幅度：10m
工作级别    起升机构：M7
    变幅机构：M7
    回转机构：M7
    运行机构：M4
工作速度    起升速度：35 m/min
    变幅时间：50m/min
    回转速度：1.25r/min
    行走速度：26m/min
风速    qⅠ=20m/s、qⅡ=35m/s、qⅢ=50m/s
许用轮压    500kN
钢轨型号    标准
轨距    10.5m
基距    10.5m
起重机门腿净空高度    >=6.5m
尾部回转半径    <=8.2m
电源    AC 10kV，50Hz [版权所有：http://DOC163.com]


[资料来源：http://doc163.com]
