63T-M平头塔式起重机设计—塔身与附墙设计(含CAD图)

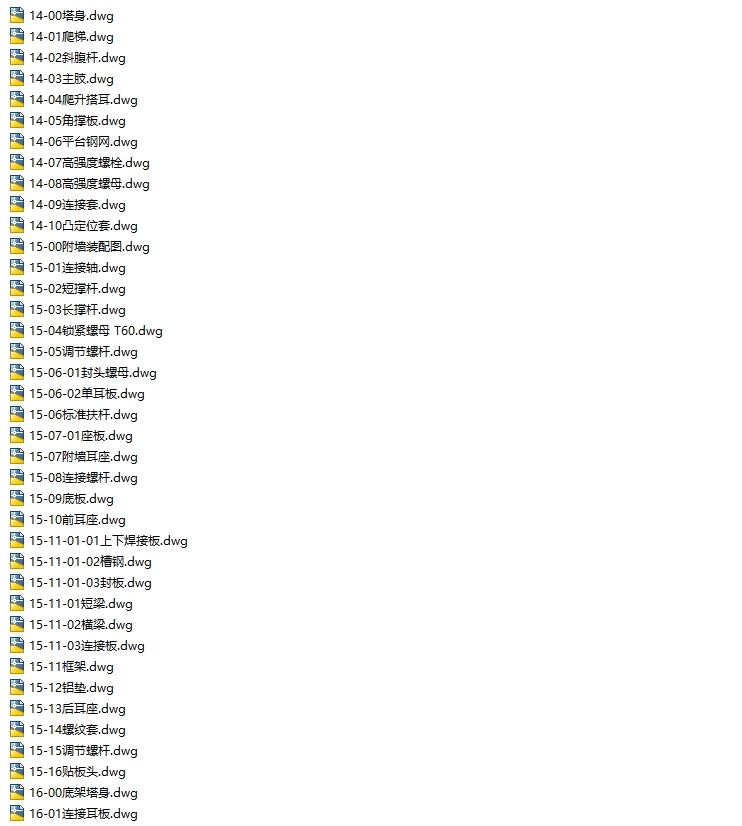

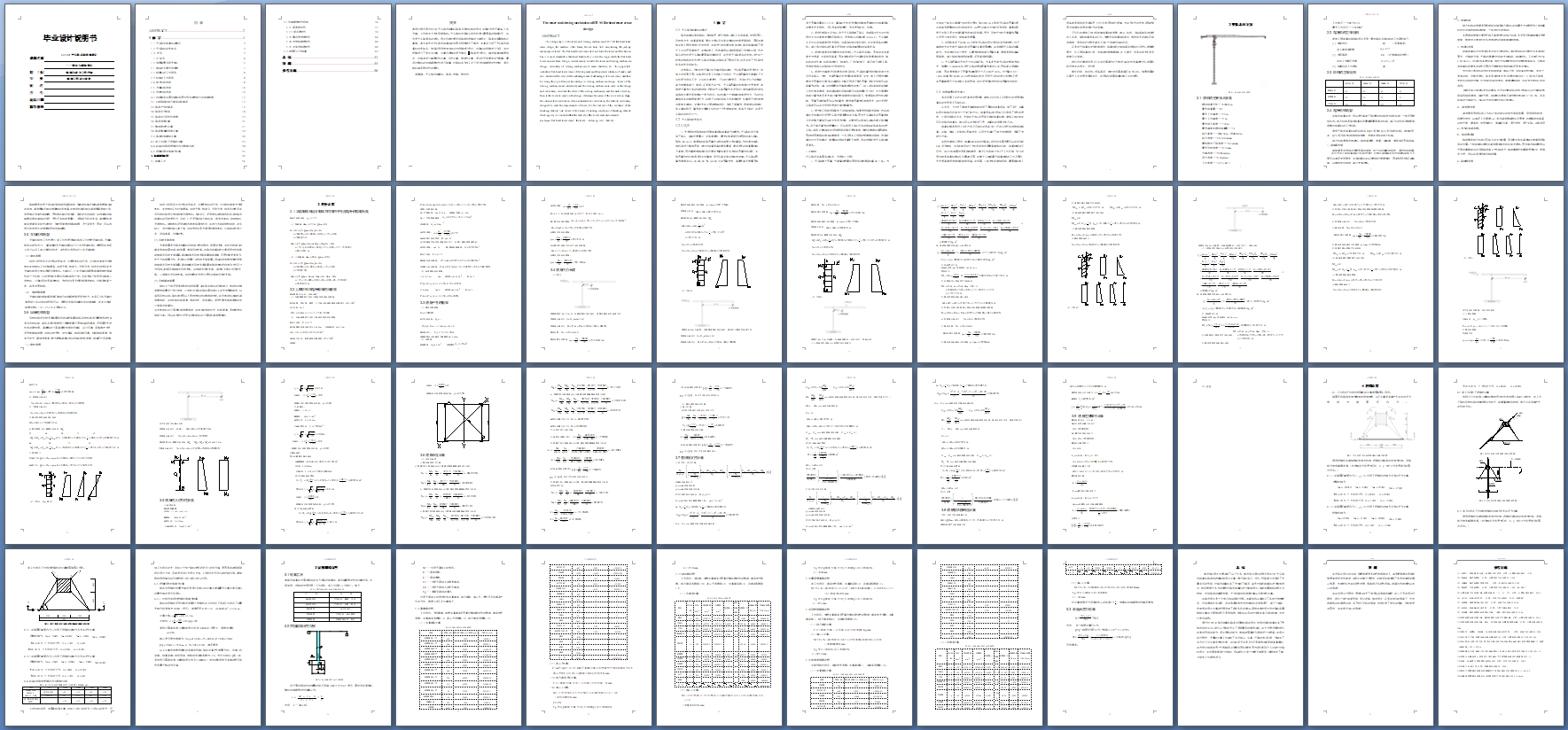

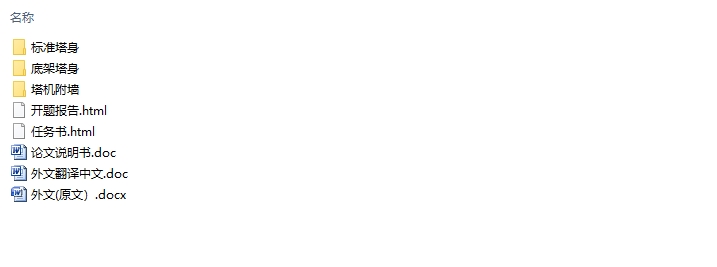

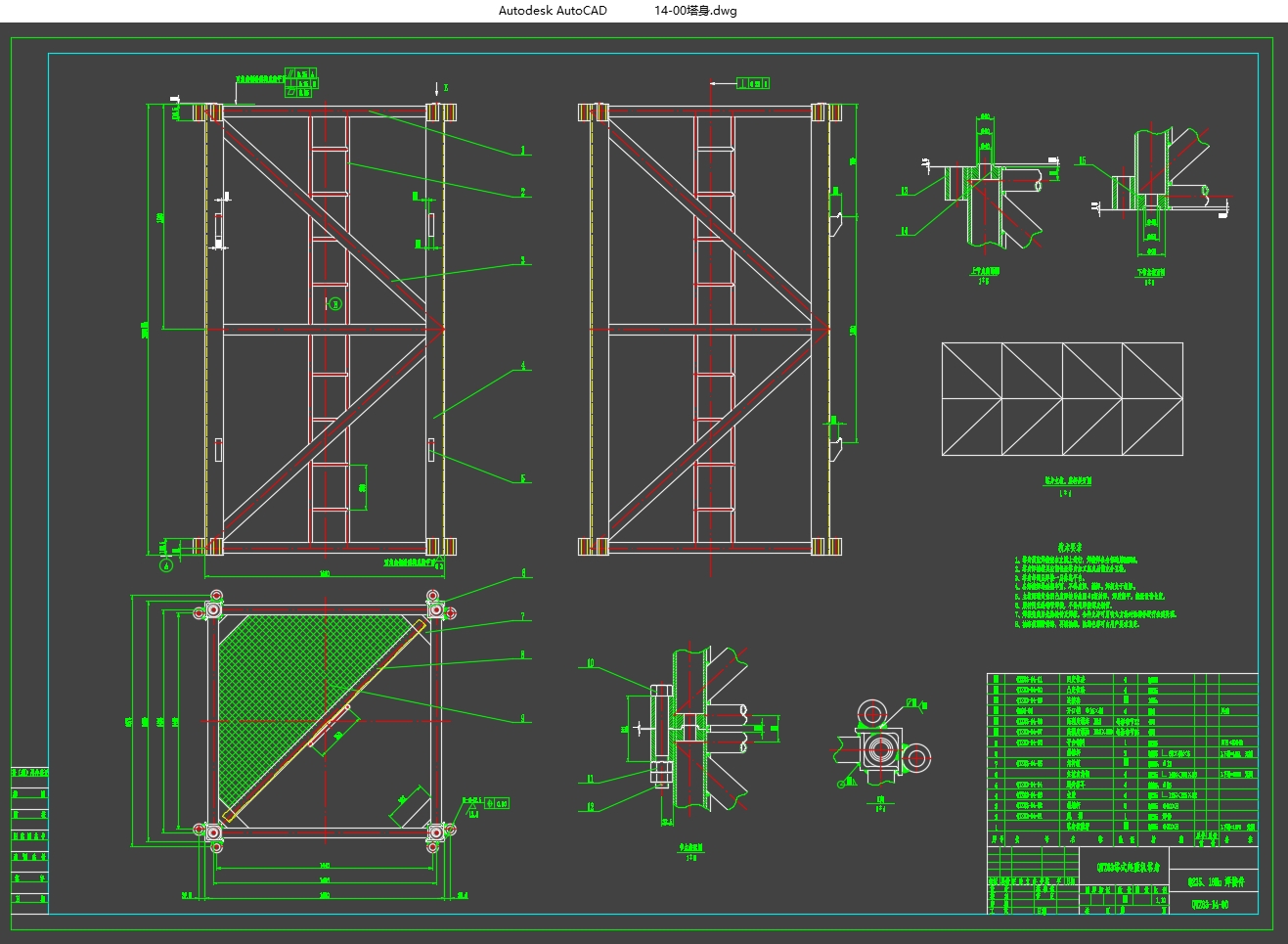

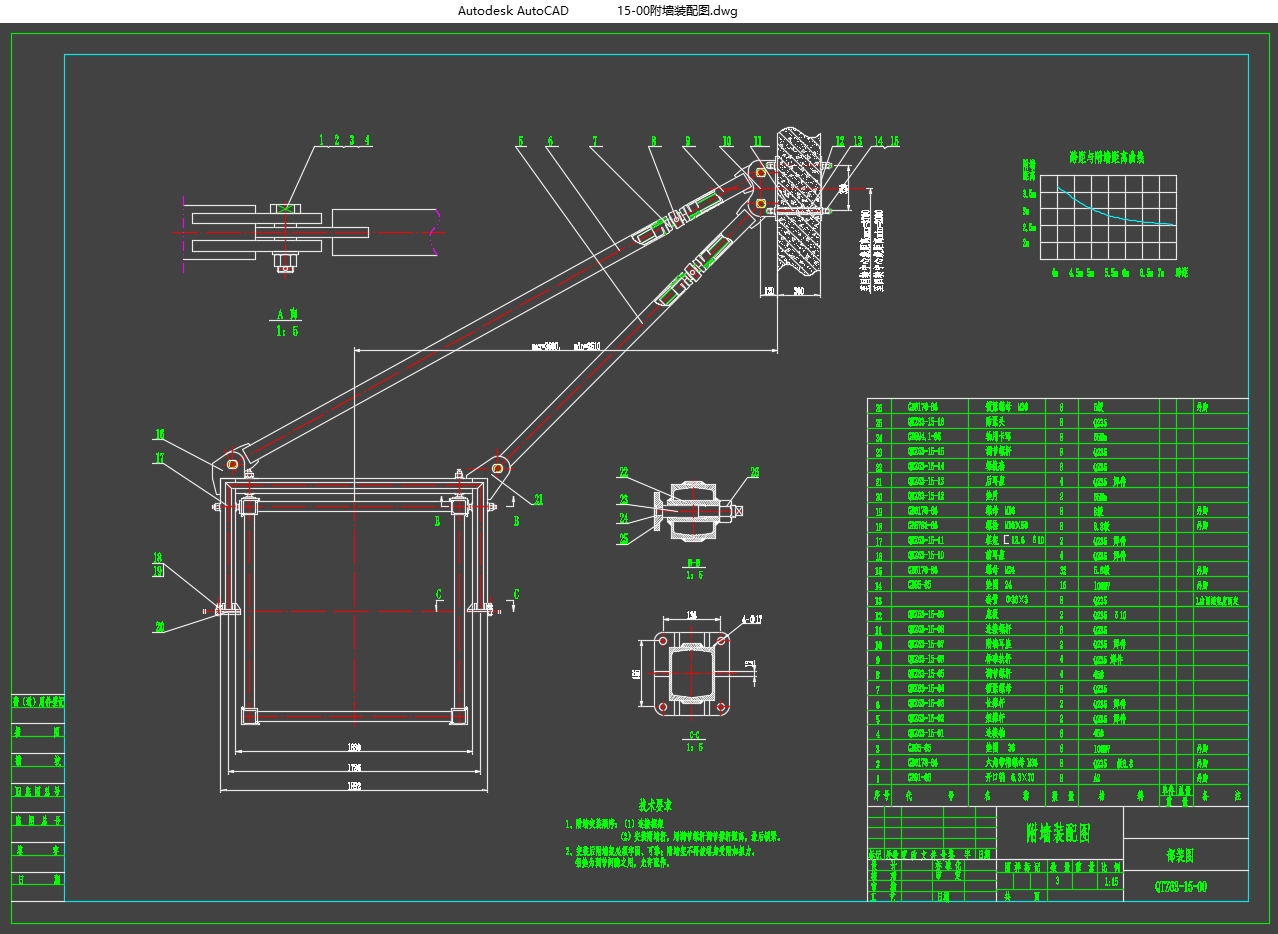

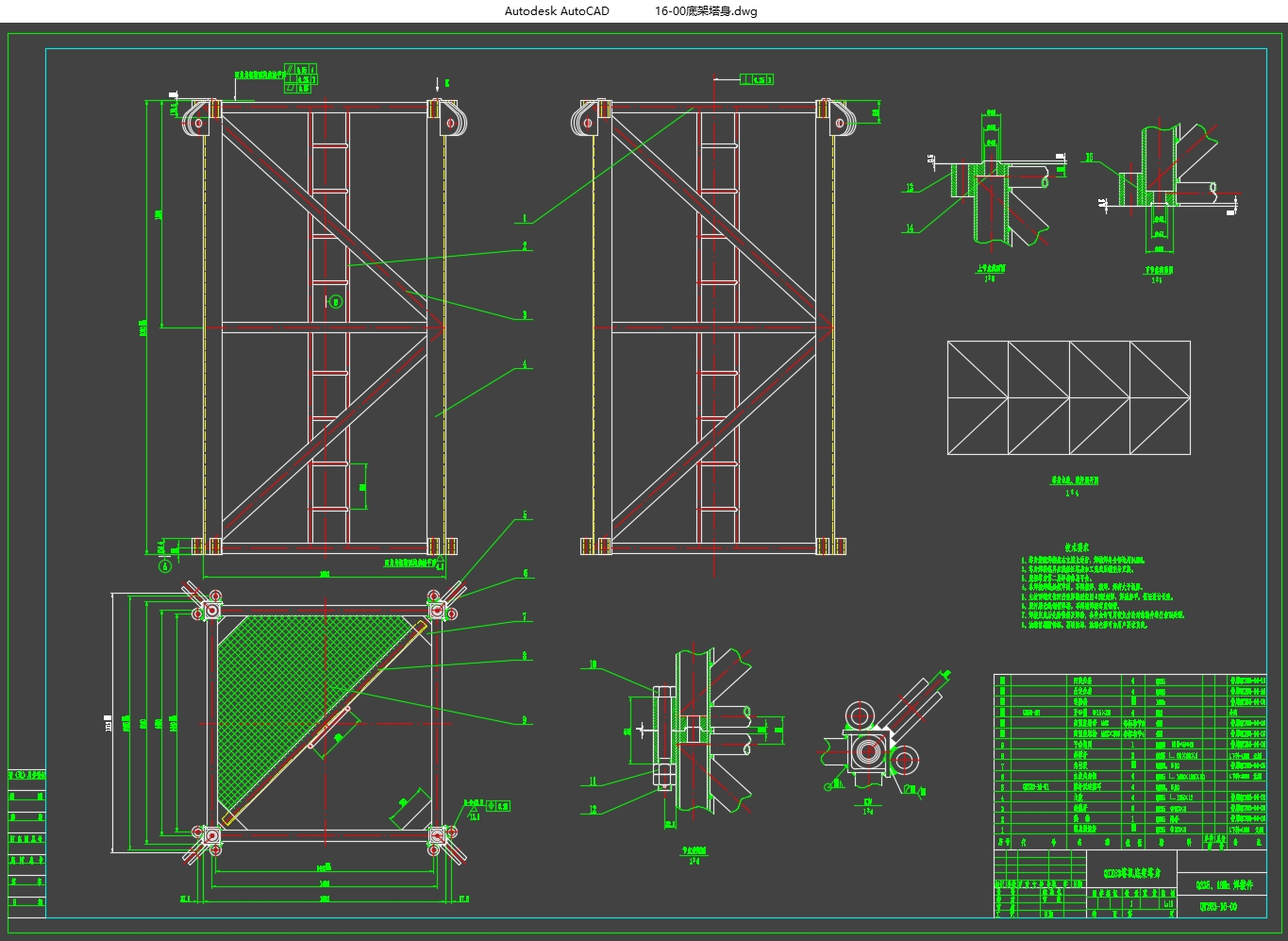

63T-M平头塔式起重机设计—塔身与附墙设计(含CAD图)(任务书,开题报告,外文翻译,说明书12000字,CAD图38张)
摘要
本设计题目是对63T-M平头塔式起重机塔身及回转机构的设计,该塔机为水平臂架、小车变幅、上回转自升式多用途塔机。平头塔机没有塔头和拉杆是它最显著的结构特征，这也是平头塔得名的由来。设计内容主要包括塔身及附墙的方案设计、塔身的金属结构计算等。本文首先对平头塔式起重机的发展及现状做出了阐述，并重点介绍了平头塔式起重机的优缺点；然后运用所学专业知识对附墙进行设计：对塔机的附墙进行介绍，并对附墙进行了设计与计算，计算出附墙的受力情况；对塔身进行设计：确定塔身的截面形式，对塔身进行截面特性计算、内力计算、稳定性计算，设计出符合要求的平衡臂；最后对整机的抗倾翻稳定性进行验算：对塔机在五种工况下进行抗倾翻稳定性校核，得出塔机满足稳定性的要求。
关键词：平头塔式起重机；塔身；附墙；稳定性

The tower and slewing mechanism of 63T-M flat head tower crane design
 ABSTRACT
This design topic is the tower and slewing mechanism of 63T-M flat head tower crane design, the machine is the frame, the car horn level arm, turning the jack-up multipurpose tower. The flat head tower crane does not have the tower and the tension bar is it most remarkable structural feature, this is also the origin which the flat head tower acquires fame. Design content mainly includes the tower and slewing mechanism design, calculation of slewing mechanism of metal structure, etc. This paper first introduces flat head tower crane of development and the present situation of make, and also introduced the crew cut the advantages and disadvantages of tower crane; And then by using their professional knowledge in slewing mechanism design: tower of the slewing mechanism are introduced, and the slewing mechanism to carry on the design and calculation, calculates the stress of the slewing mechanism, and the motor selection; then to the tower to carry on the design: determine the arms of the cross section shape, the internal force calculation sectional characteristic calculation, the stability calculation, designed to meet the requirements of tower; For the last out of the resistance of the tumbling stability link: tower of five kinds of working conditions of tumbling stability checking out, it is concluded that the stability of the tower meet requirements.

Key Words: flat head tower crane；the tower；sustaining wall；stability

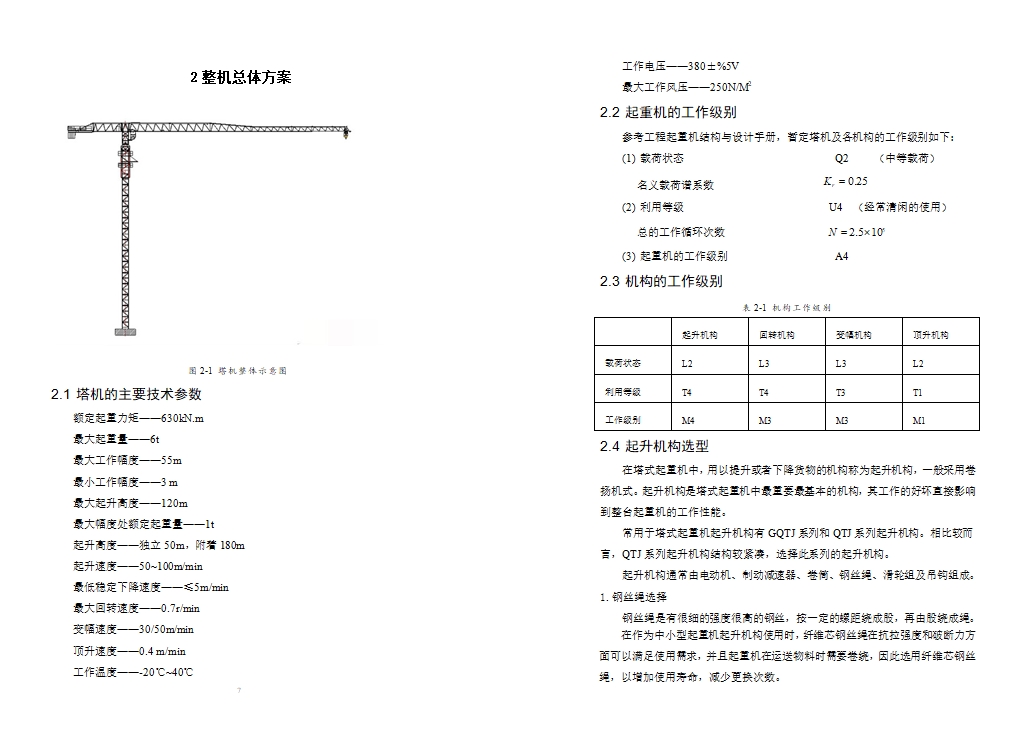

2.1 塔机的主要技术参数
额定起重力矩——630kN.m
最大起重量——6t
最大工作幅度——55m
最小工作幅度——3 m
最大起升高度——120m
最大幅度处额定起重量——1t
起升高度——独立50m，附着180m
起升速度——50~100m/min
最低稳定下降速度——≤5m/min
最大回转速度——0.7r/min
变幅速度——30/50m/min
顶升速度——0.4 m/min
工作温度——-20℃~40℃
工作电压——380±%5V
最大工作风压——250N/M2
