加热炉推料机的执行机构综合与传动装置设计(课程设计)

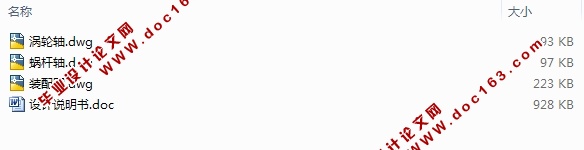

加热炉推料机的执行机构综合与传动装置设计(课程设计)(说明书3500字,CAD图3张)
摘 要
推料机是连续式炉的专用机械，推料机布置在加热炉的进料端，用以将工件或料盘推入加热炉加热，其动力源可以是电动机，随着热处理行业的发展，热处理设备在机械行业产生了越来越重要的影响，热处理设备的设计有着较深的意义。本文对加热炉推料机的传动系统进行了设计，对推料机的系统优化设计和技术改造提供了一定的参考。
关键词：推料机、加热炉、传动系统、减速器
Abstract
Pusher machine is a continuous furnace dedicated machines, pusher machines arranged in the furnace feed side of workpiece or material to be pushed into the furnace heating plate, its power source can be electric motors, heat treatment equipment design has a deeper significance.In this paper, furnace pusher machine drive system has been designed, on the pusher machine system design optimization and transformation provide some reference.
Keywords: pusher machine.oven.transmission.speed reducer
[版权所有：http://DOC163.com]
目 录
1电动机的选择 1
1.1机构总传动效率计算 1
1.2滑块所需功率 1
1.3电动机功率与选择 1
2传动系统的运动和动力参数 1
2.1分配传动比 1
2.2计算传动装置的运动和动力参数 2
3.1蜗轮蜗杆设计 3
3.1.1选择材料及确定许用应力 3
3.1.2确定蜗杆，涡轮齿数 3
3.1.3确定许用接触应力 3
3.1.4基本尺寸确定 3
3.1.5接触强度设计 4
3.1.6计算散热条件 4
3.1.7润滑油选择 5
3.1.8主要几何尺寸 5
3.1.9蜗杆轴刚度验算 6
3.2齿轮设计 7
3.2.1齿轮材料的选择 7
3.2.2按齿根弯曲疲劳强度初步确定模数 7
3.2.3校核齿根弯曲疲劳强度 8
3.3四杆机构的设计 8
4轴的设计与校核计算 11
4.1蜗杆轴 11
4.1.1蜗杆轴的最小轴径估算 11
4.1.2按照弯扭合成强度条件校核轴 11
4.1.3计算支撑反力如图 12
4.1.4画弯矩图、转矩图及其的合成图 12
4.2涡轮轴的计算与校核 13
4.2.1初按扭转强度初步计算轴径 13
4.2.2按照弯扭合成强度条件校核轴 13
4.2.3计算支撑反力如图 14
4.2.4画弯矩图、转矩图及其的合成图 14
5轴承选取与校核 16
5.1蜗杆上选用圆锥滚子轴承30211 16
5.2涡轮轴上选用圆锥滚子轴承30209 18
6设计体会 19
