电磁阀体中心孔组合机床、机床总体工位布置和钻、扩、铰工位液压系统设计

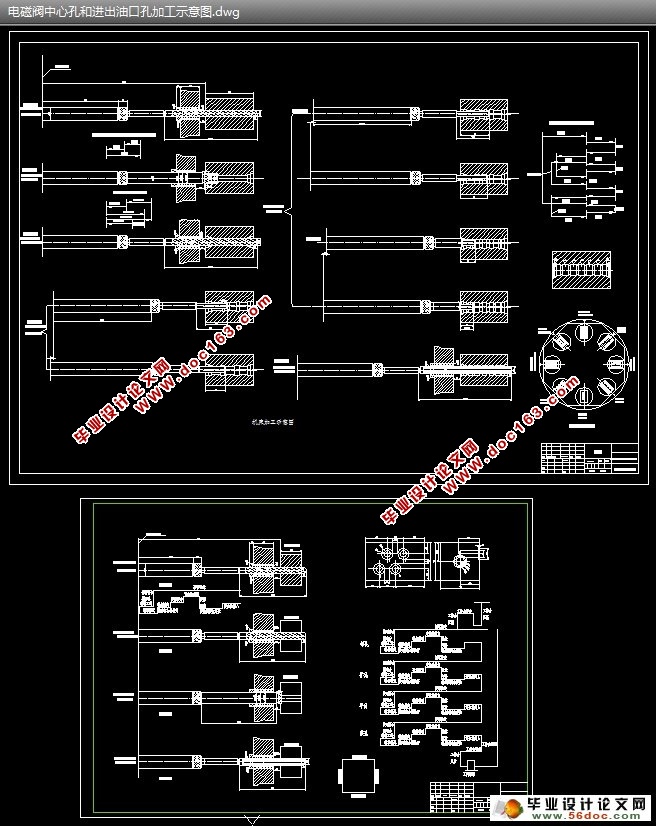

电磁阀体中心孔组合机床、机床总体工位布置和钻、扩、铰工位液压系统设计(任务书,设计说明书11000字,工序卡,CAD图4张)
摘　要
电磁换向阀是液压传动中用来改变油路的重要零件，针对该零件的加工，特别设计一组合机床，按流水线运作，实现自动化加工。本文主要介绍电磁阀体中心孔加工的工作布置和钻、扩、铰孔的加工，要运用液压传动来实现加工中心孔的进给运动。
关键词：电磁换向阀，组合机床，液压传动

ABSTRACT
The electromagnetism cross valve is in the hydraulic transmission usesfor to change the oil duct the important components, in view of thiscomponents processing, specially designs a aggregate machine-tool,according to assembly line operation, realization automationprocessing. This article main introduction solenoid valve body centerbore processes the work arrangement and drills, expands, Reams theprocessing, must realize using the hydraulic transmission processesthe center bore entering for the movement.
Key word: Electromagnetism cross valve, aggregate machine-tool,hydraulic transmission [资料来源：http://doc163.com]

在开始设计液压系统时，首先要对机械设备主机的工作情况进行详细的分析，明确
主机对液压系统提出的要求，具体包括：
   (1)主机的用途、主要结构、总体布局；主机对液压系统执行元件在位置布置和空
间尺寸上的限制。
   (2)主机的工作循环，液压执行元件的运动方式(移动、转动或摆动)及其工作范围。
   (3)液压执行元件的负载和运动速度的大小及其变化范围。
   (4)主机各液压执行元件的动作顺序或互锁要求。
   (5)对液压系统工作性能(如工作平稳性、转换精度等)、工作效率、自动化程度等方面的要求。
   (6)液压系统的工作环境和工作条件，如周围介质、环境温度、湿度、尘埃情况、外界冲击振动等。
(7)其它方面的要求，如液压装置在重量、外形尺寸、经济性等方面的规定或限制。
