BJ-130汽车变速箱壳体工艺及其夹具设计

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

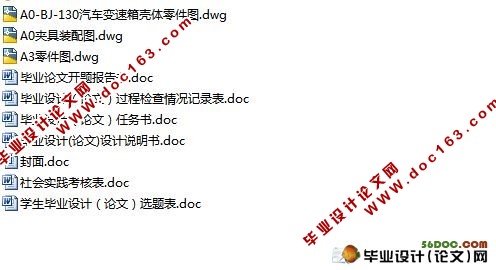

BJ-130汽车变速箱壳体工艺及其夹具设计(选题审批表,任务书,开题报告,过程检查表,毕业论文19000字,cad图纸3张)
摘要
机械制造业是一个国家技术进步和社会发展的支柱产业之一,无论是传统产业,还是新兴产业,都离不开各式各样的机械装备。而加快产品上市的时间,提高质量,降低成本,加强服务是制造业追求的永恒主题。此篇论文主要内容是对BJ-130汽车变速箱壳体加工工艺路线(共包括24序)进行的研究、设计,其中包括了各道工序的加工方法,机床、刀具、夹具、辅具、量具的选择,基准面的选取,定位和夹紧方案的拟定;以及对第一道工序(粗精铣结合面)中所使用专用铣夹具进行了研究设计。此次研究的主要内容在于如何使加工工序简单化、降低加工难度,从而达到提高产品加工效率,加快产品上市时间的目的。向着制造业所追求的主题进发!

关键词:箱体   一面两孔   夹具   工序卡
Abstract
Machinery manufacturing is one of the pillar industries which a national technological progress and social development need, both traditional industries and burgeoning industries can not be separated from sundry mechanical equipment. And speed up product listed time and improve quality, reduce costs, enhance services for the manufacturing industry is the eternal theme. This thesis is the main content of vehicle transmissions BJ-130 case machining line (including a total of 16 Road Processes) for the research, design, Including the Road processes processing methods, machine tools, cutlery, fixtures, a Catholic, measuring instrument choice, datum selection, positioning and clamp programming; And the research design for the fixture of first road processes (mill the interface), The main content of the study is how to simplify the processes, reduce processing difficulty, and thus achieve greater processing efficiency, speed up product listed time. Toward manufacturing pursued the theme over!

[资料来源:http://doc163.com]



Keywords:  Trunk   One surface and two holes   Fixture   Travel chart

BJ-130汽车变速箱壳体的生产纲领为:5000件/年
2.2    零件的作用分析
2.2.1    零件的功用
是将机器部件和部件中的轴、 轴套、 齿轮等有关零件联成一个整体,并使之保持正确的相对位置,彼此协调工作,以传递动力,改变速度,完成机器部件的预定功能。
2.2.2    计算生产纲领、确定生产类型
根据本零件所给的生产纲领为:5000件/年
N=QN(1+α%+β%)件/年,由零件尺寸特征知道它是属于箱体类小型零件,因此可以确定生产类型为—大批量生产。
式中:N——零件的计划年产量(件)
Q——产品年产量(辆)
n——每台产品该零件数
β——废品率,根据生产条件各厂不一样。生产条件稳定,产品定型,如汽车、机床等产品β一般为0.5%-1%;当生产条件不稳定,产品试制,废品率可能高达50%(如气缸盖铸造)。一般取β=2-10%
α——备品率,根据用户和维修单位需要考虑,一般由调查和经验决定,可在0-100%之间变化。一般取α=20%,代入上式根据手册判断出为5000件/年,大批量生产。

[资料来源:http://Doc163.com]


  [资料来源:www.doc163.com]

BJ-130汽车变速箱壳体工艺及其夹具设计
BJ-130汽车变速箱壳体工艺及其夹具设计
BJ-130汽车变速箱壳体工艺及其夹具设计
BJ-130汽车变速箱壳体工艺及其夹具设计
