杠杆零件的加工工艺规程与夹具设计(含CAD零件图夹具装配图)(课程设计)

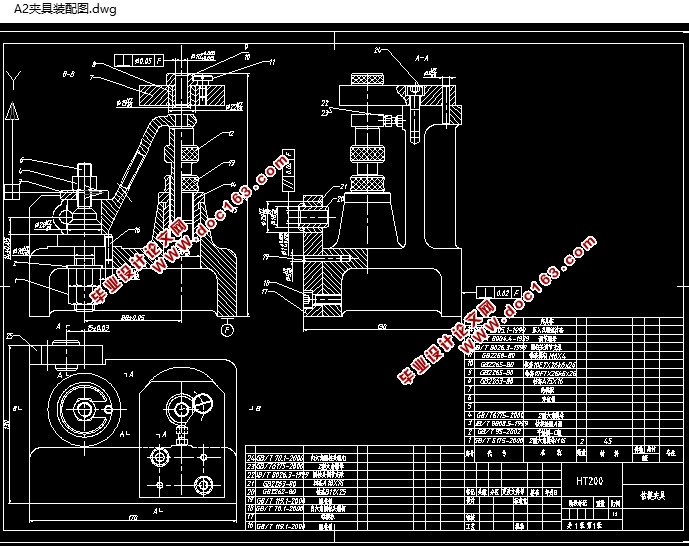

杠杆零件的加工工艺规程与夹具设计(含CAD零件图夹具装配图)(课程设计)(说明书3000字,CAD图纸6张,工艺卡,工序卡)
一 零件的分析
(一)   零件的作用
该零件的主要作用是在机构运动中起到支承作用
 (二)   零件的工艺分析
1.  零件加工要求分析
(1) Φ28H7孔及两端面。
(2) Φ10H9两端面。
(3) 钻、扩、铰Φ10H9孔及Φ11孔。
 要求：Φ10H9孔与Φ28H7孔的距离为（80+0.2）mm；平行度为0.3mm。
 Φ11孔与Φ28H7孔的距离为(15+0.25)mm。
Φ11孔与端面K的距离为14mm。
(4) 槽。要求：槽宽  mm，中心对称分布，单边尺寸为  mm。
2.  设立夹具
根据零件分析，为保证精度要求，设立（3）的钻模夹具：
使用夹具前已加工表面为：
(1) Φ28H7孔及两端面。
(2) Φ10H9两端面。
本工序使用机床为Z5125立钻。刀具为通用标准工具。
