花键轴工艺及钻模设计

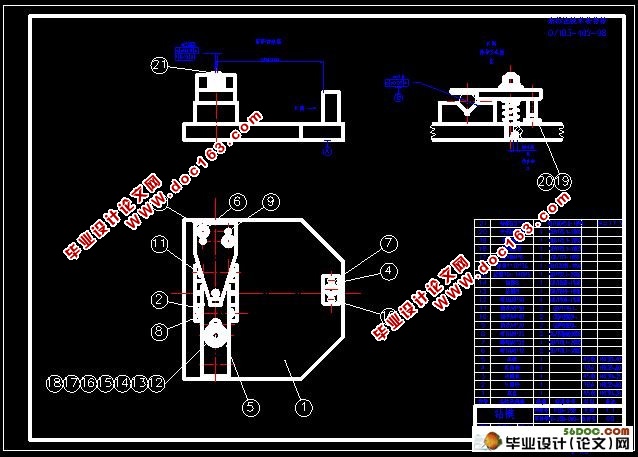

花键轴工艺及钻模设计(任务书,开题报告,外文翻译,设计说明书14700字,cad图纸4张,工序卡,答辩PPT)
摘 要
本设计设计题目是花键轴工艺及钻模设计。
轴类零件在机械行业中占有很重要的地位。在原动机大多提供回转运动的现状下，轴类零件在各类机械设备的设计中使用频率很高。要保证符合要求的零件质量，除了合理的结构设计以外，在加工中制订并采用合理的加工工艺和符合精度要求的夹具、辅具同样也必不可少。本课题主要针对一特定航空轴进行工艺规范的编制和其中Φ2径向孔钻模夹具的设计。该轴有较为复杂的结构和精度、技术要求。基本可以囊括一般轴类零件的加工方法和步骤。首先，运用机械制造技术及相关的课程知识，依据零件和生产纲领的要求，分析从毛坯到零件整个过程中每一道工序的进行和安排，制定出切实可行的加工工艺规程路线，确定加工方案。然后，根据图纸要求的技术条件解决工件在加工过程中的定位、加紧以及工艺路线的安排等方面的相关问题，确定相关的工艺尺寸及选择合适的机床和刀具。最后，参考机床夹具设计手册及相关方面的书籍，设计出高效、经济、合理并且能保证加工质量的夹具。

关键词：轴，工艺路线，机械制造，钻床夹具

ABSTRACT

[来源：http://www.doc163.com]

This design topic is the tail spline shaft connecting process and drilling jig design parts.
    Shaft parts takes a very important position in the machinery industry .Under the condition that the majority of primary motors can only provides the rotary motion. The quality of shafts can largely influents the using conditions and the using life of equipments wherever shafts use .In addition to guarantee the quality of a shaft to plan a good enough processing and apply the fitful fixture can play the very important role but to do a good structure design.Researching the processing of a particular air shaft and the design of the Φ2 radial hole content the most of this paper .The shaft has the mid-complex structure and accuracy demand .First,using of machinery manufacturing technology and related knowledge, on the basis of parts and the requirements of the production program, analysis from the blank to the whole process of parts of every process and arrangement, formulate the processing procedure of feasible routes, determine the processing scheme. Then, according to the technical condition requirements of the drawings, the workpiece in the process to solve relevant problems in stepping up and aspects of the process route arrangement, determine the relevant process size and select the appropriate machine tools and tool. Finally, machine tool fixture design reference manual and related aspects of the books, the design of efficient, economic, reasonable and can ensure the quality of processing fixture.

KEY WORDS: shaft, process route,machinery manufacturing, ixture of the drilling machine

基本概念
机械加工工艺过程是指机械加工方法逐步改变毛坯的状态（形状、尺寸和表面质量等），使之成为合格零件所进行的全部过程。把工艺过程的有关内容，用文件的形式确定下来，称为机械加工工艺规程。
机械加工工艺过程可分为：
    （1）工序。一个工人或一台机床对一个工件所连续完成的那部分工艺过程。
工序是组成工艺过程的基本单元。
（2）工步。在加工表面不变、切削工具不变、切削用量不变的情况下，所连续完成的那一部分工艺过程。
（3）走刀。走刀是切削工具在加工表面上切削一次所完成的那一部分工艺过程。整个工艺过程由若干个工序组成，每一个工序可包括一个工步或几个工步，每一个工步包括一次或几次走刀。
（4）安装。使工件在机床上定位并将它夹紧的过程。
（5）工位。


（1）零件的作用

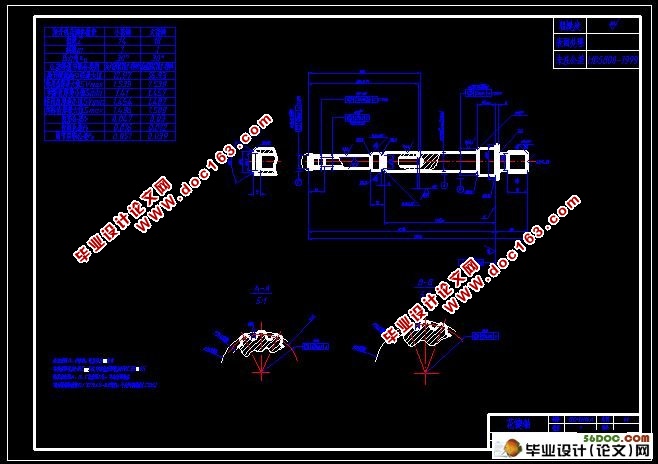

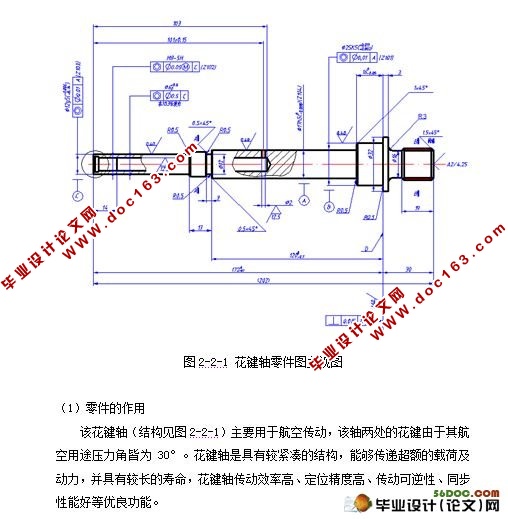

该花键轴（结构见图2-2-1）主要用于航空传动，该轴两处的花键由于其航空用途压力角皆为30°。花键轴是具有较紧凑的结构，能够传递超额的载荷及动力，并具有较长的寿命，花键轴传动效率高、定位精度高、传动可逆性、同步性能好等优良功能。


[来源：http://www.doc163.com]
