南京某大厦(八层商业办公楼)电气工程设计和智能化设计(含CAD图)

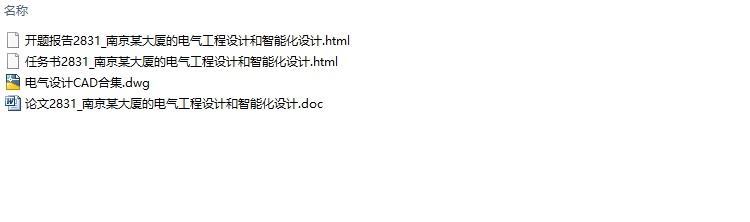

南京某大厦(八层商业办公楼)电气工程设计和智能化设计(含CAD图)(任务书,开题报告,论文说明书23000字,CAD图纸16张)
摘  要
这次毕业设计的主要内容为南京某大厦电气工程设计，包括配电设计，照明设计和楼宇自动化系统设计。
电源：该大楼采用两路低压分别从大楼两侧埋地引入。
根据照明设计标准选择照度取值，选择合适的照明光源和灯具；根据照度标准确定每个房间（或场所）的照明器数及其布置；验算主要场所的眩光是否满足标准要求；确定照明设备的控制方法和器件；确定照明配电系统。
根据条件图提供的动力设备确定动力配电方式和配电布置；确定动力配电系统。在动力平面图中注明配电箱编号、型号、设备容量、干线、干线型号规格及用户名称。在系统图中标出各类用电设备的负荷计算。

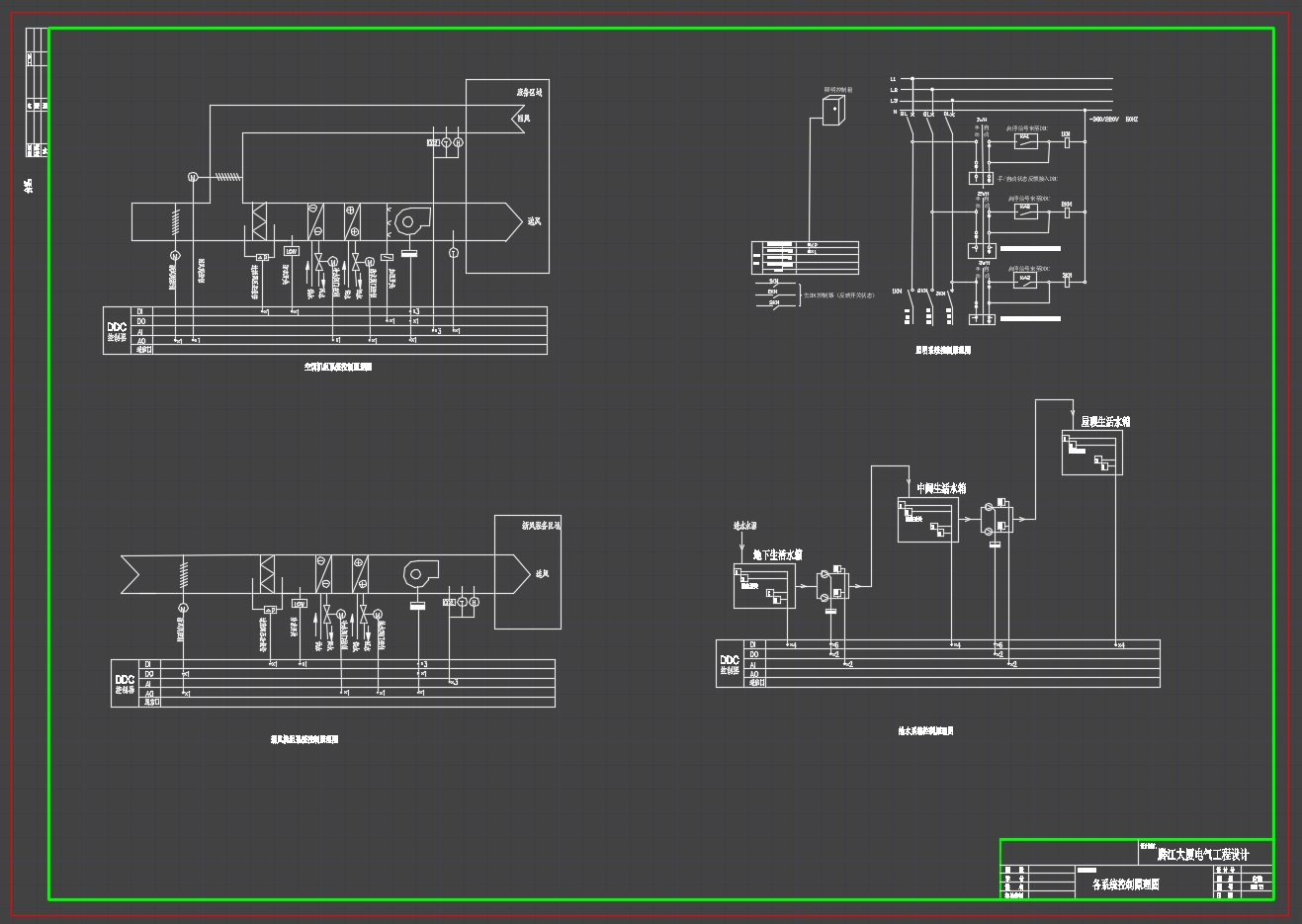

楼宇自动化系统包括空调控制系统、照明控制系统等等。
关键词： 配电  照明  楼宇自动化

Abstract
The main content of this graduation project is the high and low pressureelectrical power distribution system, electric lighting system, building anti-radar system, earth and equipotential joint. [版权所有：http://DOC163.com]
Power source: This project uses a group 10kV powersource power supply. Directs a group non- special line power cablefrom the city electricity, puts on the tube to bury introduces takes the normal work power source. The emergency power supply is directs agroup special line from the Yangchow municipal administration lowpressure electrical network. Electric power electrical powerdistribution system: High and low pressure electrical powerdistribution system wiring way and movement way: The high-voltagepower supply system, a group 10KV power source uses the singlegeneratrix way movement, the 10KV circuit breaker uses the vacuumcircuit-breaker,  installs the zinc oxide arrester in the PT cabinet totake the vacuum circuit-breaker;
The low pressure electrical powerdistribution system, the transformer low pressure side uses the singlegeneratrix way movement. The low pressure electrical powerdistribution system selects the 220/380V emanant power distributionmethod; Two levels of loads uses the double power source supply,mutually throws in the terminal; Three levels of loads uses the singlepower source  supply; This project of 15KW and following electricmotor use the entire pressure start. The anti-radar rank is two kindsanti-radar. This engineering structure antimine device satisfiedlyguards against the direct thunder, anti-radar and thethunder electric wave invasion, and establishes thetotalequipotential the joint. Takes the grounding using the buildingfoundation steel bar, the foundation steel bar is reliable welding.

[来源：http://www.doc163.com]

Keywords：lighting; power supply box; dynamic system design of electric system; Complex Buildin

本工程为原有八层商业办公楼加固扩建工程。
1、整个建筑的电气设备布局合理。
（1）功能规划合理；
（2）设施使用方便，安全；
2、有中央空调系统，使各区域通风良好。
3、各处应该有逃生指示灯，和线路故障应急灯，这方面应严格按照国家标准实施。
4、办公室的电气要求和必备的电器设备：采用区域照明且目的物照度良好，有良好的排风系统，应有110/220V电源插座、电话等。
本次设计的对象——八层商业办公楼加固扩建工程，本工程照明设计范围为事故照明和一般工作照明，消防负荷为二级负荷，所以本工程的电力负荷为二级负荷。本工程的预计年雷击次数为0.08，属于三类防雷。供电电源采用独立两回路10kV高压供电，一层设变配电房，楼内所用电均接自该变配电房，电压为380/220V。/
本工程在人员密集的场所及通道,走廊,楼梯间及其前室安置消防应急照明,各疏散过道及出入口均设置应急疏散指示照明。 应急照明采用应急照明配电系统,其光源为荧光灯。它们在正常及事故时均点燃。应急疏散、楼层指示灯均自带蓄电池，应急供电时间不少于90min。 [资料来源：http://doc163.com]
本工程的火灾自动报警系统采用 BC80两总线报警系统。该系统具有完善的联动控制功能。系统中每一回路上的总线元件及输入输出该系统的有源、无源信号均有其独立的编码地址。  根据有关消防规范的要求,本工程在变配电所,消防控制中心,电气竖井, 及其它公共区域设置智能感烟探测器。
在防雷接地设计中，本工程按三类防雷建筑设计,在各标高女儿墙四周敷设避雷带做防雷接闪器。利用柱内两根主筋做防雷引下线, 引下线间距不大于25M引下线在距地1．8M处设测试点。本工程防雷接地和重复接地共用接地装置,其接地电阻不小于10欧姆。接地装置利用建筑物基础内的钢筋网, 如因地质情况不理想,接地电阻难以满足要求时,可在建筑四周补打接地极,与引至室外的接地线40X4镀锌扁钢焊接。
等电位连接: 各层结构梁、板、柱及剪力墙主筋可靠焊接,所有金属门窗,栏杆等,引入,引出建筑物的金属管道均与防雷接地系统焊接。淋浴间,卫生间内给排水金属管道,采暖管道散热器及所有金属构件均通过LEB局部等电位箱与本层楼板内钢筋焊接。


[来源：http://Doc163.com]

目   录
摘  要    II
ABSTRACT    III
第一章  工程概述    1
第二章 供配电系统设计    3
2.1  供配电系统设计任务、内容及要求    3 [来源：http://www.doc163.com]
2.1.1 变配电所是民用建筑的供电中枢，设计的主要内容包括：    3
2.1.2  低压供配电系统设计    3
2.2  负荷计算    4
2.2.1  负荷计算的方法    4
2.2.2  负荷计算方法选取原则    5
2.2.3  有关负荷计算的几点说明    5
2.2.4  本工程负荷计算    6
2.3  无功功率补偿    8
2.3.1  无功功率在系统的传输中所造成的影响    8
2.3.2  本工程无功功率补偿    9
2.4  低压配电系统设计    10
2.4.1  低压接线方式的确定    11
2.5  设备选择    13
2.5.1  总负荷计算及变压器选择    13
2.5.2  开关设备选择表    14
2.5.3  电流互感器选择表    16
2.5.4  电缆选择表    16
第三章  照明系统设计    20

3.1  照度计算    25
3.2  照明配电系统    33
3.3  房间插座布置    36
3.4  标志照明    36
3.4.1  标志照明的种类    36
3.4.2 标志疏散照明的供电    37
第四章  楼宇自动化系统    38
4.1一般性原则    38
4.1.1设计思路及要点    38
4.1.2  BAS系统“施工图”的设计    39
4.1.3  BAS系统的安装要求    40
4.2  楼宇自动化系统设计    40
4.2.1  系统分类与设备选型    40
4.2.2  风道系统    41
4.2.3  送排风系统    44
4.2.4  照明系统    45
4.2.5总监控表的编制    46
4.2.6  BAS的供电、接地与线路敷设    47
参考文献    48
致谢    49 [来源：http://Doc163.com]
