110/35kv变电所(一台主变)一次部分设计(含CAD图)

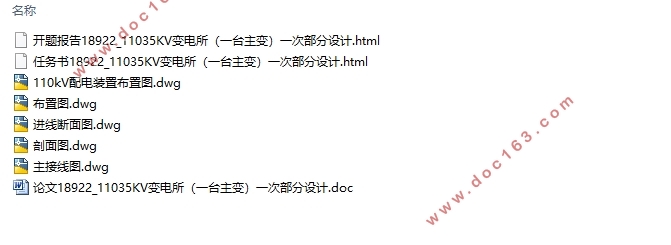

110/35kv变电所(一台主变)一次部分设计(含CAD图)(任务书,开题报告,论文说明书16500字,CAD图纸5张)
摘要

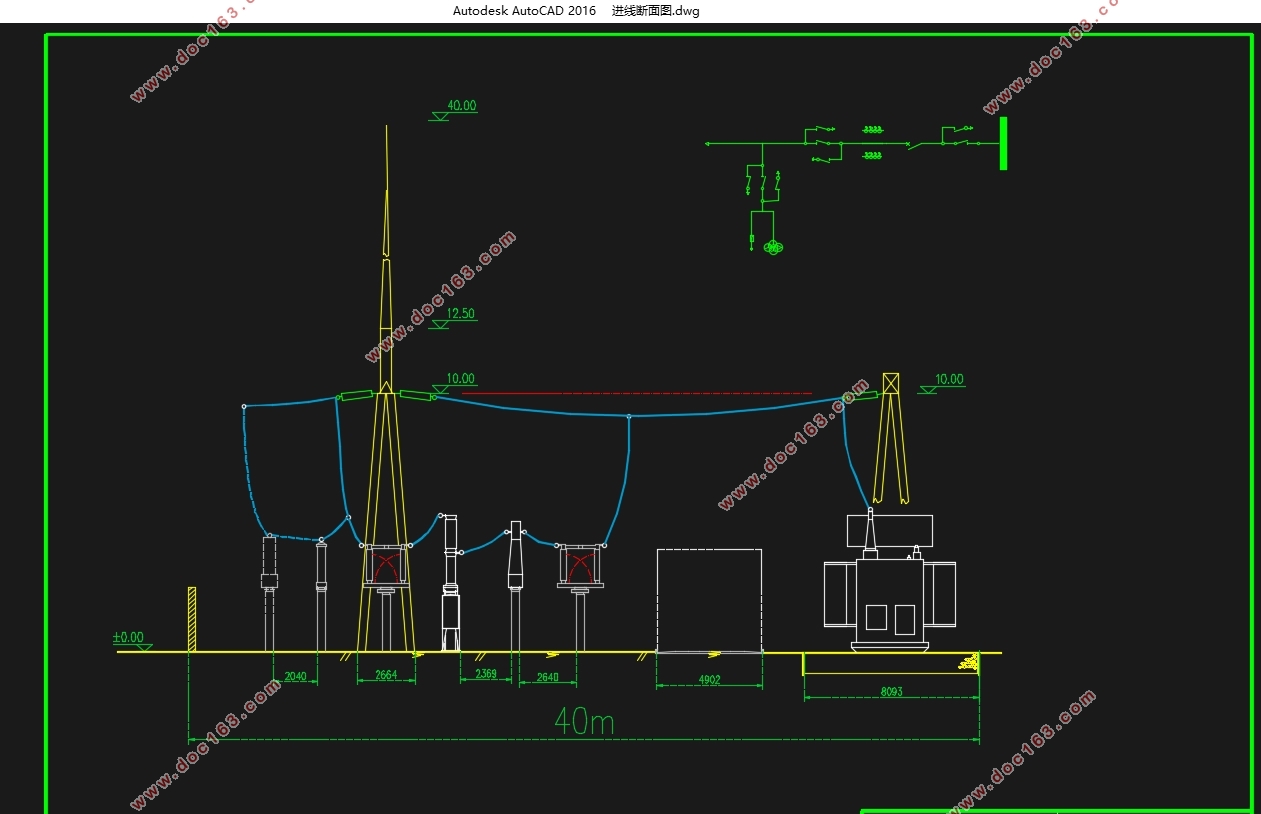

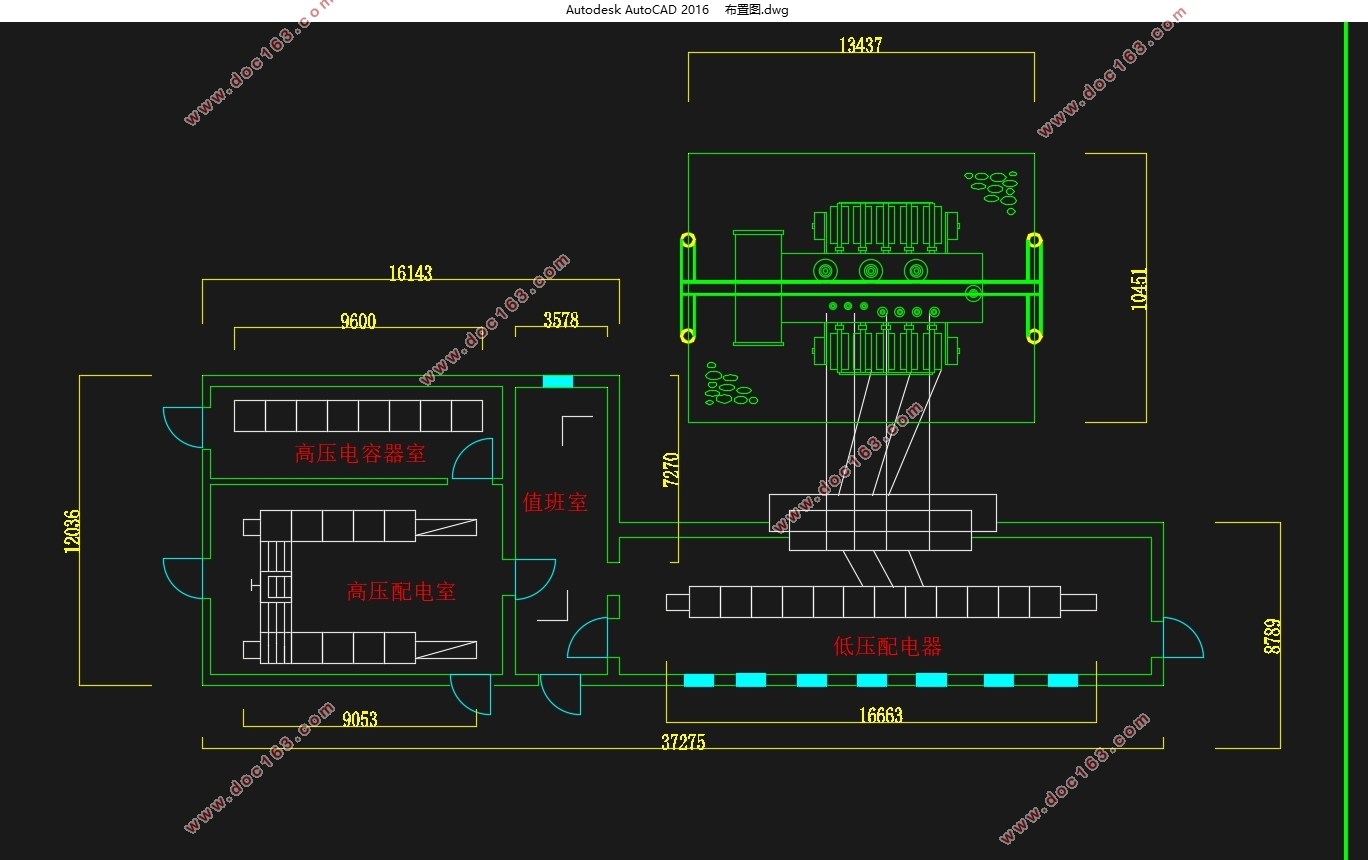

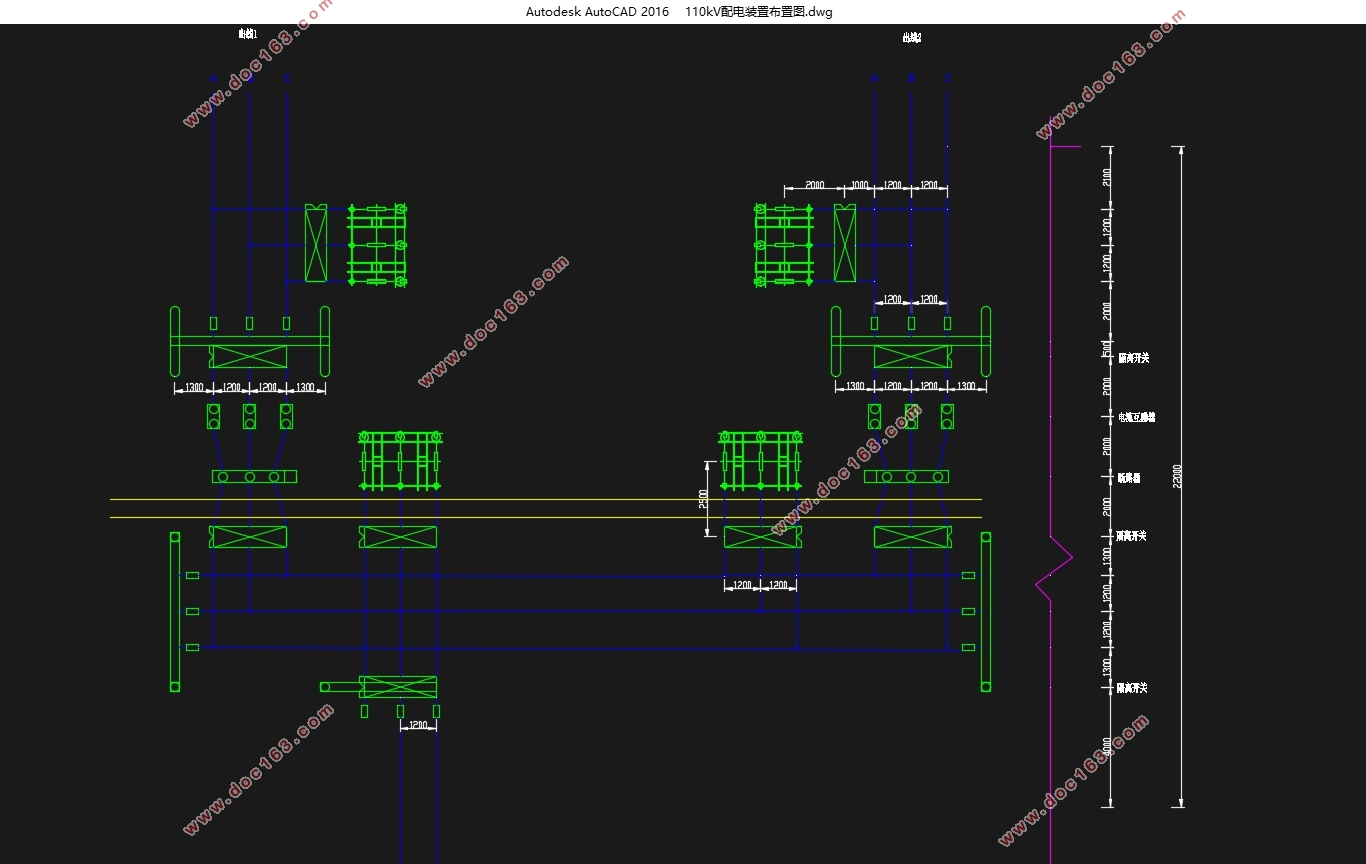

本次的设计是对靖江市孤山镇进行的110/35KV的变电所（一台主变）的一次部分设计，而且绘制了主接线图和以及设备的布置图。此变电所有一台主变压器，它的主接线出线分别为110KV和35KV。通过对变电所的原始数据的收集、主接线设计、负荷的计算、各种电气设备的选择、短路电流的计算、继电保护及防雷设备的设置。同时考虑了变电所的安全性、可靠性、经济性等的要求。
本次设计充分的考虑到了《供配电系统设计规范》、《35～110kV高压配电装置设计规范》、《35～110kV 变电所设计规范》等规范，所有的设计内容满足我国的设计标准，且在选择各种电气设备的时候，在新技术和可靠性方面做出了平衡，在充分考虑到可靠性的同时，也尽量的采用新技术和新设备。
关键词：主接线选择；负荷计算；短路电流；一次设备；继电保护；防雷设置

Abstract：
The design load according to Gushan Town on the 110kV substation preliminary design of a system(a main transformer) ,and draw the main electrical wiring diagrams and Layout of equipmentand .The substation has one transformers,is within the main connection points 110kV and 35kV voltage level.Through the collection of raw data of substation, the design of main wiring, calculation of load, choice of electrical equipment, calculation of short-circuit current, relay protection and setting of lightning protection equipment. At the same time, the safety, reliability and economy of the substation are considered. [资料来源：www.doc163.com]
 The design for the "35 ~ 110kV substation design specifications, design specifications for the supply and distribution system," 35 ~ 110kV high-voltage power distribution equipment design specifications "standardize procedures, all of the content of the design meet design criteria of our country ，In the choice of electrical equipment, I has made a balance between the new technology and reliability . In the full consideration to the reliability, but also try to use the new technology and new equipment.
Keywords:main wiring selection;load calculation;short-circuit current;primary equipment; relay protection;lightning protection and grounding。

1.3.1本设计概论
这次的论文主要是为靖江市孤山镇变电站的电气控制成套初步的策划书，本站是110KV/35KV降压变电所，分为两个电压等级，其中终端变电站所具有电压等级为35KV。根据任务书，该变电站有1台主变压器。
本次设计中进行了主接线的设计，短路电流的计算，变压器的型号和类型的选择，开关电源的选择。互感器的选择及其他电气设备的选择。并同时对所用电、防雷保护、主变保护等进行了初步设计。 [来源：http://www.doc163.com]
1.3.2 原始负荷资料
根据在网上搜索资料以及在现场的调查在综合相关的规定，再综合设计书上的要求，靖江市孤山110/35kV变电所的设计要求主要有下列几点：
(1) 该变电站的变压器为降压变压器，并且装设自动有载调压变压器，起到了提高电能质量，同时保证供电可靠性的作用。
(2) 靖江市孤山镇一二级负荷占区域总负荷的68%，并且年最大负荷利用小时在 以上。
1.3.3 设计的变电所规格
(1) 变电所类型：110kV /35kv变电所
   （2）主变台数：此次设计为1台
(3) 电压等级：110kV、35kV
(4) 出线回路数：110kV 2回；35kV 10回
  [来源：http://Doc163.com]

[资料来源：www.doc163.com]
