飞机凹台的Mastercam自动编程加工(含CAD图,PROE三维图,工艺卡工序卡)

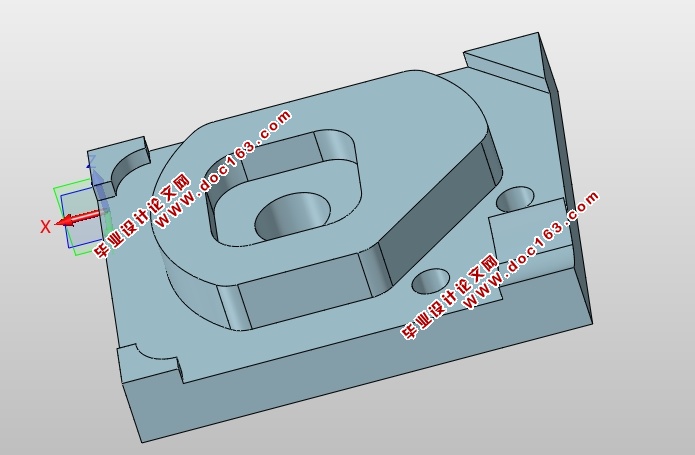

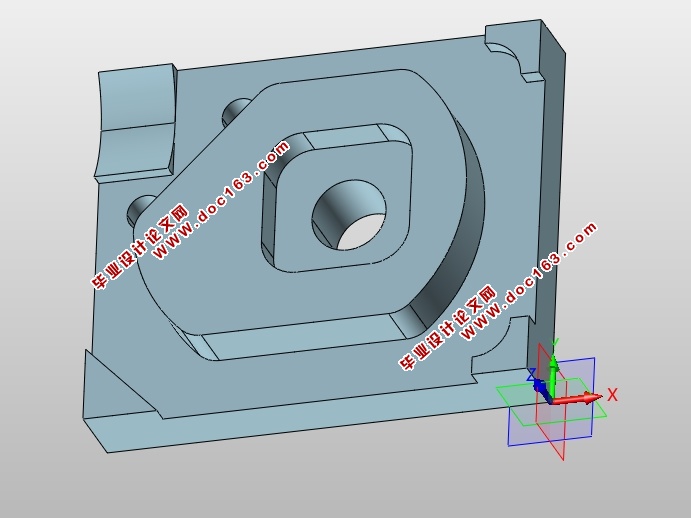

飞机凹台的Mastercam自动编程加工(含CAD图,PROE三维图,工艺卡工序卡)(论文说明书11200字,CAD图纸1张,PROE三维图,工艺卡工序卡)
摘   要
本篇毕业设计主要讲述数控机床和编程的介绍，对飞机凹台零件的工艺进行分析和工艺参数的选择以及刀具的选择，零件的程序的自动编制，程序的仿真，Mastercam的造型与实体仿真加工。
  文章的主要内容为飞机凹台零件的工艺分析，零件的自动程序编制，还有Mastercam制造工程师的造型与实体仿真加工。在零件的自动编程中用到了G02/G03圆弧插补指令；G81钻孔；M98调用子程序指令。
【关键词】：自动编程；圆弧插补指令、钻孔、子程序

飞机凹台数控加工工艺分析
（一）飞机凹台零件的分析

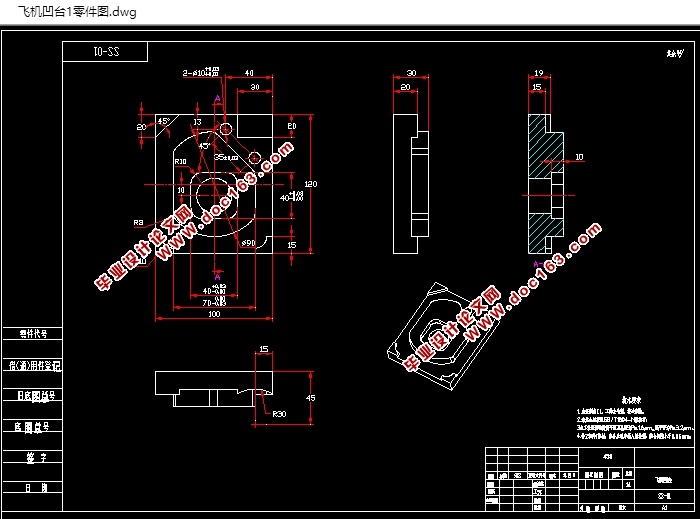

    由零件图可知，该零件为板状零件，采用先气割下料工件后，上下面及四周铣光后再进行正式上数控机床加工，材料为45号钢。
上下面与四周铣可以在普通铣床上完成，数控铣为后续粗精加工的工序。主要为先铣四周及上下平面，中间孔以及外凸台轮廓，再铣四周凸台轮廊，以及内凹台，最后钻、绞孔。
（二）刀具、量具的选择
由图样分析，该图样的轮廓的最小半径为R8，以此我们在铣轮廓时选用φ16mm立铣刀。同样外凸轮伦廊的铣削，采用 的立铣刀。中间孔也采用 键槽铣刀。两个 的孔采用先钻孔后绞孔，可以选选择中心钻，选择A4中心钻头，接着钻孔选择φ8.2钻头，攻丝选择∮10的机用铰刀。量具选择0--150mm游标卡尺，75-100mm外径千分尺，深度游标卡尺等。 [来源：http://Doc163.com]
  [来源：http://Doc163.com]

目  录
一、绪论    4
（一）数控机床的介绍    4
（二）数控编程    6
（三）本课题的主要内容及任务    10
二、飞机凹台数控加工工艺分析    16
（一）飞机凹台零件分析    16
（二）刀具量具的选择    16
（三）编制加工工艺    16
 (四）手动编制程序    19
三、工件的自动编程与仿真加工    21
（一）Mastercam的介绍    21
（二）零件造型及加工    32
总结    38
参考文献    37
致 谢    34 [资料来源：http://doc163.com]
