电脑渐开线齿轮齿形误差检测仪设计

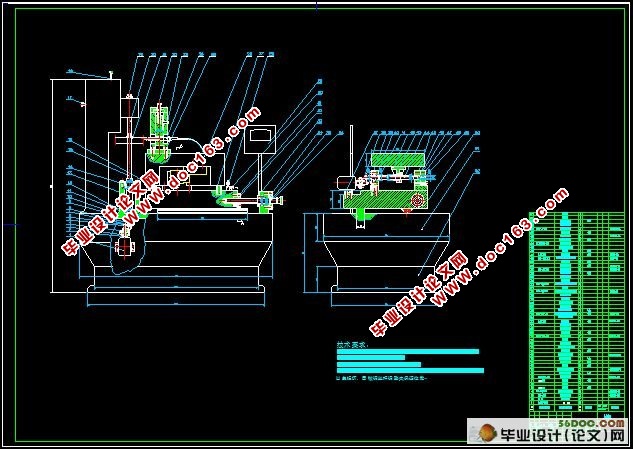

电脑渐开线齿轮齿形误差检测仪设计(含任务书,开题报告,外文翻译,毕业论文说明书12500字,进度检查表,CAD图纸16张)
摘  要
本次毕业设计首先是对检测仪市场使用情况的数据进行采集工作，以确定设计的方案。
其次，分析所具备的条件因素，考虑厂方的成组技术要求，进行方案的制定。
最后，开始零件设计和重要零件三维绘图设计。
本仪器用于测量直齿或斜齿的圆柱齿轮的渐开线齿轮误差。这种仪器不需要不同尺寸的基圆盘。通过在仪器上的数控装置可以将被测工件的基圆半径调准到0.002MM.仪器表有电感比较仪,其传感器将被测工件齿形的渐开线误差传到指示电表上。本课题主要是着重与仪器机械结构方面的设计，并制作相关的三维软件，以满足设计改进，质量控制，售后服务，商务洽谈方面的要求。
目前在国内产品中销量很多。国产齿轮测量中心的质量和性能不断提高，已经具有和国外产品竞争的能力。不过在仪器精度、稳定性，尤其在测量软件、仪器故障诊断功能等方面，和国外还有一定差距。

关键词：渐开线；仪器精度；数控装置；传感器

研究内容
电脑渐开线齿轮齿形误差检测仪的设计
一．结构设计部分：
       1．检测仪的结构方案设计

       2．检测仪的设计计算及说明
二．重要零件的有限元分析

设计的要求及基本技术规格
2.1 设计参数及要求
测量范围：m=2～5；
分辨率：  0.002；
      测量齿轮精度等级：7-10级；
      使用范围：基圆直径d≤250m的直齿，斜齿和圆柱齿轮。
2.2 设计任务及工作量
1.完成开题报告。
2.对指定零件进行有限元分析
3.查阅文献15篇以上，并有不少于8000字符的外文资料译文
4.中文摘要在400字以内，有3—4个关键词，外文摘要在2000字符以上
5.至少完成A0图纸4张和一份1万字以上的设计计算说明书
2.3 设计内容
    2.3.1 仪器运动方案的确定
        （1） 仪器伺服系统的选择，设计计算；
        （2） 机械结构总装图，部分零件图设计。
   2.3.2 设计说明书，翻译英文资料
