车载起重机设计

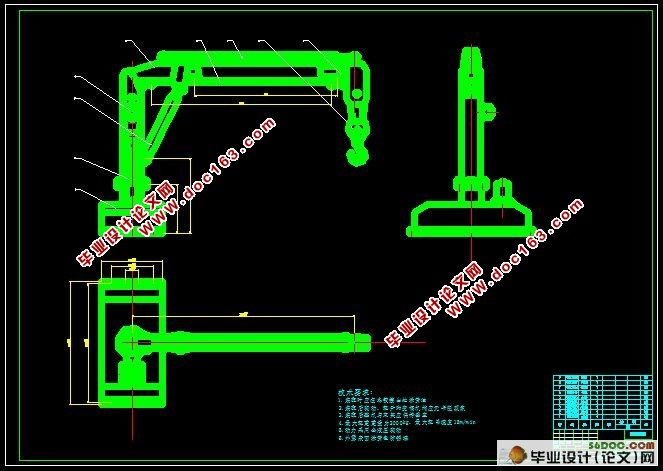

车载起重机设计(含任务书,开题报告,外文翻译,毕业论文说明书16000字,进度检查表,CAD图纸4张)
摘要
在我国，车载起重机的发展已有五十年的历史了，由于受到客观条件的限制，一度发展较慢。进入九十年代发展迅速，但与国际先进水平还相差很远，主要表现在产品质量的稳定性、自动化、智能化等方面。随着国家基础建设的规模不断加大，许多生产场合都需要对设备、产品、零件、货物等进行搬运和位移，车载起重机在起重运输行业和野外作业发挥的作用也将越来越大，市场也将越来越大。
本文对车载起重机的设计进行了研究，分章、节逐一论述了设计过程。在设计过程部分，首先对装载起重机的汽车的底盘进行选择，确定起重机的技术参数，重点就车载起重机的液压系统进行论述和设计，以及对起重机的主要机构如起升机构、回转机构的型式和计算方法做出论述，对回转机构机械装配部分也进行了设计，最后对影响起重机起重能力的支腿型式及其跨距的确定进行了简要说明。
设计的车载起重机能够满足使用功能要求，安全可靠，结构合理，重量轻，操作使用方便，对许多生产场合与起重运输等行业，具有很强的现实意义。

关键词：车载起重机；液压系统；回转机构；液压缸
[来源：http://www.doc163.com]
 ABSTRACT
The design and production of the vehicle-mounted crane have more than 50 years history in our country. The development of vehicle-mounted crane, however, was slow as the well known reason. Since 1990s, it was accelerated in our country, but the products still could not reach the advanced international level in the quality stability, automation, and intelligent. With the need vehicle-mounted crane to move and shift production equipment, products, components and goods, etc. Vehicle-mounted crane in lifting the transport industry and the role of field operations will be increasing, and the market will be growing, too.
In this paper, the design of truck crane is studied in detail and sub-chapter, each section is discussed in the design process. Choosing the vehicle chassis which loading the cranes is described at first. Next is to identify technical parameters of crane. And the design of the vehicle with the liquid press system is the key. The design method of main mechanisms of the crane, which includes the winch section and the rotary bearing section, is described. Mechanical assembly design of the rotary mechanism is also conducted. At last this paper gives a brief description of the support leg, which affects the performance of crane greatly.

 This vehicle-mounted crane can satisfy these requests, safety dependable, construction reasonable, the light weight and operating convenient. It gives a lot of uses to many occasions and lift production of transport industries, which will have great application background.

KEY  WORDS: Vehicle-mounted crane；Liquid press system；Rotary mechanism

研究内容
(1) 车载起重机汽车底盘的选择及起重机技术参数的确定。初步确定为：最大起重量3吨；最大提升速度Vmax=15m/min。
(2) 车载起重机液压系统支腿回路、回转回路、伸缩回路、变幅回路、起升回路性能分析、原理图绘制及各个液压元件的选择。

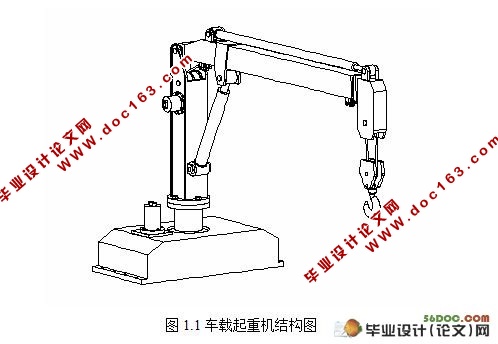

(3) 车载起重机起升机构的性能分析，起升机构的传动方案的确定，卷筒、卷筒轴的计算及设计，液压泵、减速箱、钢丝绳、轮组和吊钩组等的选择。起升机构是实现重物升降运动的机构，它通常由原动机、减速器、卷筒、制动器、离合器、钢丝绳、滑轮组和吊钩组成。起升机构按起重机传动方式不同，分为机械传动、电力—机械传动(电力传动)、液压—机械传动(液压传动)等型式。为起升机构示意图（本次设计将选用液压—机械传动）。


目  录
摘要    III
ABSTRACT    IV
目录    V
1 绪论    1
1.1 本课题的研究内容和意义    2 [资料来源：https://www.doc163.com]
1.2 国内外的发展概况    4

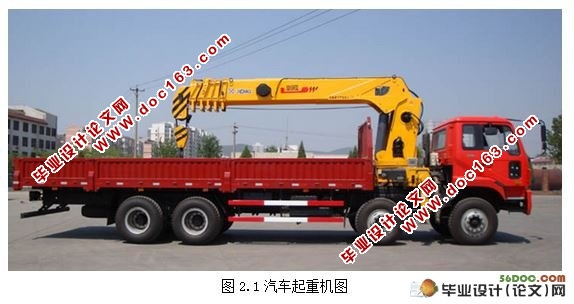

2 汽车底盘的选择及起重机技术参数的确定    6
2.1 主要性能参数    7
2.2 汽车底盘的选择    8
3 液压系统原理设计    9
3.1 液压系统形式    9
3.1.1 开式、闭式系统    10
3.1.2 单泵、多泵系统    10
3.2.2 变量系统    11
3.3液压系统设计    11
3.3.1 各机构油路组成及特点    11
3.3.2 液压系统压力选择    13
3.3.3 液压系统形式的选择    14
4 起升机构的设计    17
4.1 起升机构的型式和特点    17
4.2    起升机构的设计    17
4.2.1 起升机构零部件的选择和计算    17
4.2.2 起升机构传动装置的计算    21
5 回转支承装置的设计    27
5.1 回转支撑装置的选择计算    27
5.1.1 回转支承装置的选择.... .......27 [资料来源：Doc163.com]
5.1.2 回转支承装置的计算...... ..27
5.2 工况及载荷    28
5.3 回转机构的设计    29
5.3.1 回转机构回转阴力矩的确定    29
6 支腿型式的选择    31
6.1 支腿型式分类    31
6.2 支腿跨距的确定    31
7 结论与展望    33
8 致谢    34
参考文献    35
