JLY3809机立窑(加料及窑罩部件)设计

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

摘要:本课题完成了JLY3809机立窑(加料及窑罩部件)设计。JLY3809机立窑是目前新兴的扩的直径窑,但在很多配套设备上还是沿用扩径前的技术设备,使得虽然进行了改造,但是相关设备未能得到改进,未能体现出新窑的优势。本次设计了新型的加料装置和窑罩。新型加料装置对支承装置和布料器做了改进,生产实践表明支撑装置经过改造后,传动平稳,且润滑和检修方便;改造后的布料器提升了高度,不易堵料,减轻看火工的劳动强度,布料器不易腐蚀,减少维修更换费用;在升降装置方面也做了一点小改动,增加了防扭器.改造后的窑罩便于运输,吊装和易于锈蚀的下部可以单独更换和拆卸。铸钢比普通的Q235钢耐高温,且铸钢内含有一部分合金元素,又耐氧化不易变形等,故使用寿命一般比Q235钢至少高2~3倍。设计中还涉及到沉降室和新型收尘器的选型,减少了资源的浪费,提高了水泥的生产效率,大大减少了机立窑对周围环境的污染。
关键词:机立窑;窑罩;加料装置;除尘

The charging and hooding parts designs of JLY3809 mechanical upright kiln
Abstract:This subject designs the charging and hooding parts of JLY3809 kiln. At present, JLY3809 mechanical upright kiln is a new emerging large diameter kiln. Because many corollary equipment have not been improved and still adopt conventional technology ,so the benefits with the new kiln can not been realized. In this subject we have designed the new charging device and hooding parts of kiln. The supporting and charge spreading have been improved ,too. The production practice indicates that the propping up equipment after transformation transmits steadily. Also the lubrication and the overhaul is convenient; after the transformation cotton material has promoted its altitude. The material cant be easily blocked, which reduces the labor intensity looks at the hot work, the cotton material is not easily corroded, reduced the repair and replacement; a point of small modification is also made in the elevating equipment aspect, adding in anti-turning equipment, after the transformation, the hooding parts of kiln is advantageous for the transportation, the hoisting and lower part which rusts is easily away possible alone to be replaced and disassembled. The cast steel is thermostabler than the ordinary Q235 steel, also the cast steel includes part of alloying elements, the oxidation and can not  be easily distorted and so on. The service life of it is generally 2~3 double higher than Q235 ,moreover in the design there also involves the settling pocket and the new dust catcher shaping, reduced the resources waste. Enhanced the cement production efficiency, reduced greatly the environment pollution made by mechanical upright kiln. [资料来源:http://www.doc163.com]
Key word:  mechanical; hooding parts of kiln; charging device; dust removal

机立窑的窑罩和加料装置的总体设计

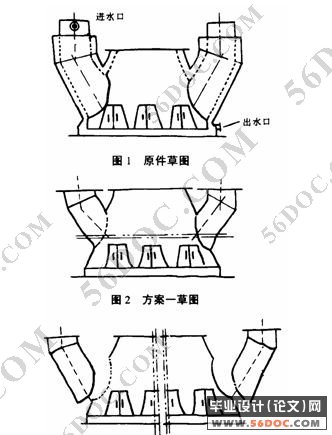

   窑罩:窑罩体主要采用的型材有:15mm的ZG35切割钢板焊接制成,8mm的切割钢板焊接而成,窑罩制成上、下两剖分面,上部采用8mm的Q235切割钢板焊接制成,下部用15mm的ZG35切割钢板焊接制成,上、下部通过法兰盘焊接在一起。窑罩采用双层结构,中间填充保温材料,窑罩采用8mm的Q235切割钢板焊接而成.烟囱采用Q235切割钢板焊接而成。窑罩采用上,下结构,维修,更换方便,节约了材料,增加了使用寿命,提高了经济效益.
   烟囱:熟料煅烧过程中产生的废气不仅包括有煤燃烧和石灰石分解产生的 ,还有料球水分蒸发形成的水蒸汽、入窑风中剩余的N2、过剩的 、煤不完全燃烧及包氏反应和郝氏反应产生的CO、挥发分产生的气体及从窑罩门漏入的空气等。生产lkg熟料所产生的废气量一般为3.5~4kg(即2.65~3m3/ h),由立窑的烟囱排向大气。立窑技术改造后,窑罩h 必须相应加高,h/D≥1.0(D 为立窑有效内径)。以Φ3.2m 窑为例,窑罩高度应为3.2m。立窑煅烧时,为了减少废气量,即使不能做到闭门操作,也应少开窑门,这对提高窑内上火速度和熟料产量、改善窑面操作环境均有好处.

[资料来源:www.doc163.com]


传动机构: 传动机构所采用的传动方式为:电机 XWD针线摆轮减速机小齿轮大齿轮回转装置锥形斗。其中电机是针线摆轮减速机自带的电机,减速机采用针线摆轮减速机,轴承采用深沟球轴承6021,及轴承座采用整体式轴承,而齿轮采用40Cr材料铸件精加工而成。主轴采用45锻钢精加工而成.

[资料来源:http://www.doc163.com]

JLY3809机立窑(加料及窑罩部件)设计
JLY3809机立窑(加料及窑罩部件)设计
JLY3809机立窑(加料及窑罩部件)设计
JLY3809机立窑(加料及窑罩部件)设计


目    录   10000字
1 前 言 ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1

[资料来源:https://www.doc163.com]

2 总体方案论证••••••••••••••••••••••••••••••••••••••••••••••••••••2
2.1窑罩的结构和对窑罩技术改进的分析•••••••••••••••••••••••••••••••2
2.2加料装置的分析•••••••••••••••••••••••••••••••••••••••••••••••••4
2.3 传动机构的技术分析论证••••••••••••••••••••••••••••••••••••••••4
[资料来源:http://www.doc163.com]

3 JLY3809机立窑(加料及窑罩部件)设计综合参数计算•••••••••••••••••5
3.1确定立窑的规格与形状•••••••••••••••••••••••••••••••••••••••••••5
3.2立窑的废气量与烟囱计算•••••••••••••••••••••••••••••••••••••••••7
3.3烟囱计算•••••••••••••••••••••••••••••••••••••••••••••••••••••••8
[来源:http://www.doc163.com]

3.4立窑收尘器的选型计算•••••••••••••••••••••••••••••••••••••••••••8
3.5袋式除尘器的选型•••••••••••••••••••••••••••••••••••••••••••••••10
3.6播料落点的确定•••••••••••••••••••••••••••••••••••••••••••••••••10
4加料装置的参数设计•••••••••••••••••••••••••••••••••••••••••••••••12

[资料来源:www.doc163.com]


4.1选择电机•••••••••••••••••••••••••••••••••••••••••••••••••••••••12
4.2计算传动装置的各参数•••••••••••••••••••••••••••••••••••••••••••12
4.3锥齿轮传动设计•••••••••••••••••••••••••••••••••••••••••••••••••12
5传动机构的密封润滑•••••••••••••••••••••••••••••••••••••••••••••••20

[资料来源:http://doc163.com]


6机立窑的窑罩和加料装置的总体设计•••••••••••••••••••••••••••••••••21
7结论•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••22
参考文献••••••••••••••••••••••••••••••••••••••••••••••••••••••••••23
致谢•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••24 [来源:http://www.doc163.com]
附录清单•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••25

附录清单
图名                              图号              图幅

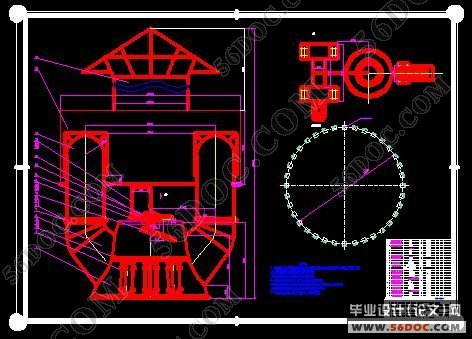

1加料及窑罩部装图                 JLY3809-01             A0

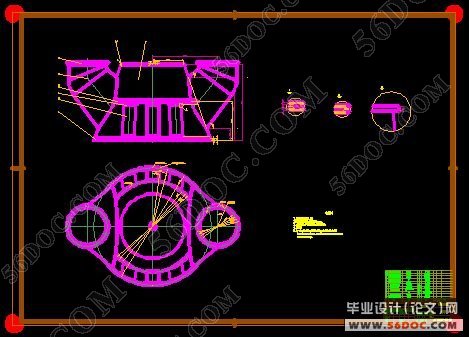

2窑罩布装图                       JLY3809-01-01          A0         [资料来源:http://doc163.com]
3加料装置                         JLY3809-01-02          A1

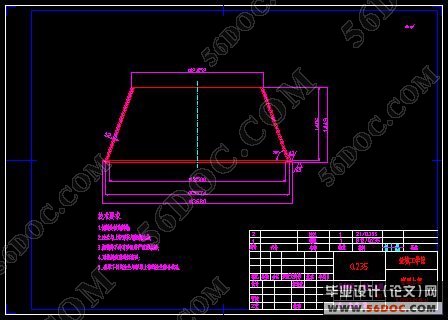

4窑罩上部                         JLY3809-01-01-01       A3
5窑罩下部                         JLY3809-01-01-02       A3
6大齿轮                           JLY3809-01-02-01       A3
[资料来源:www.doc163.com]

7小齿轮                           JLY3809-01-02-02       A3
8机罩                             JLY3809-01-02-05       A3
9支承回转装置                     JLY3809-01-02 06       A3
10大齿轮基座                      JLY3809-01-02-07       A3

[版权所有:http://DOC163.com]


11观察门板                        JLY3809-01-01-03       A4
12下料溜子                        JLY3809-01-02-04       A4
13锥形斗                          JLY3809-01-02-03       A4

[资料来源:https://www.doc163.com]
