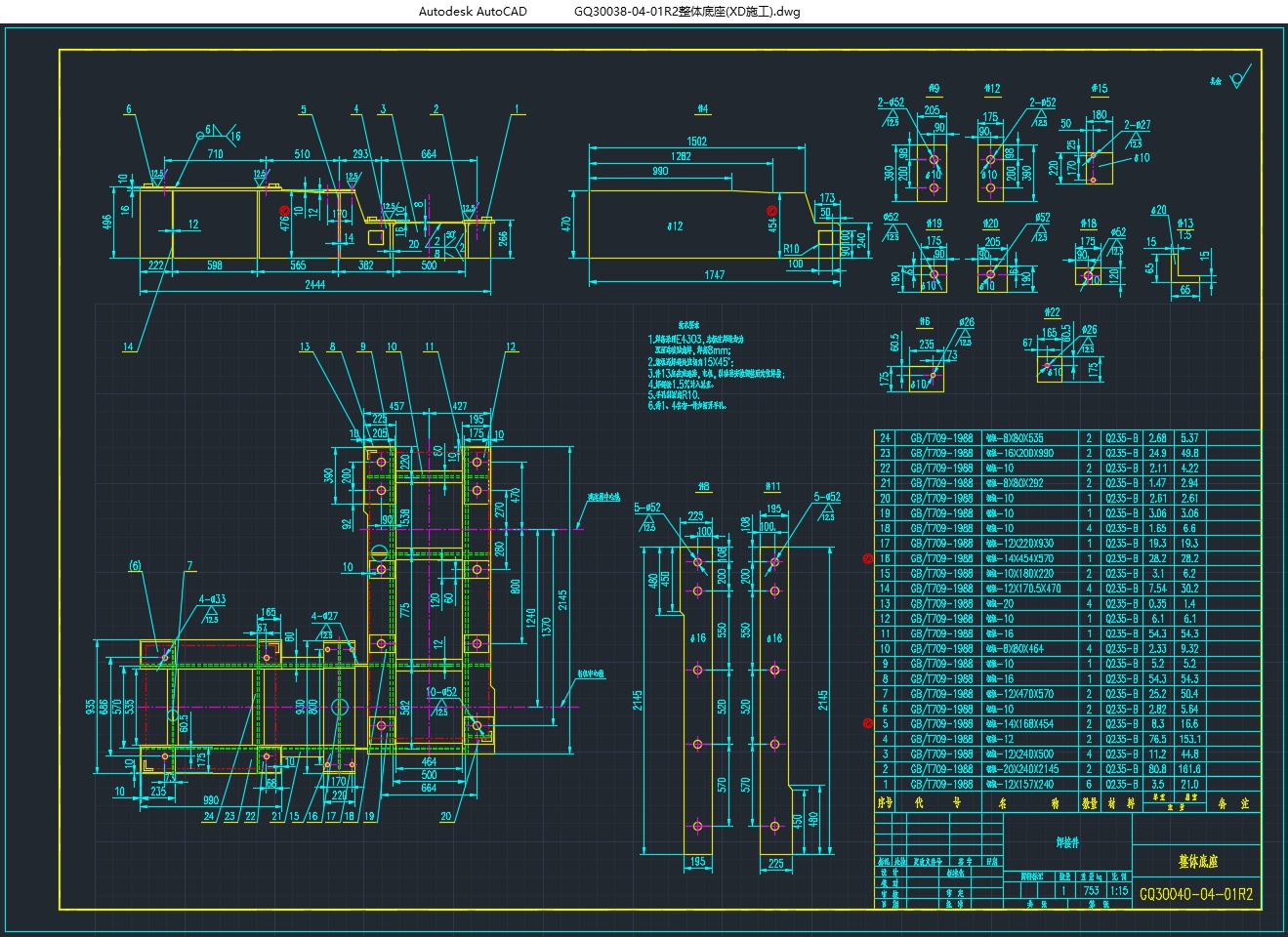

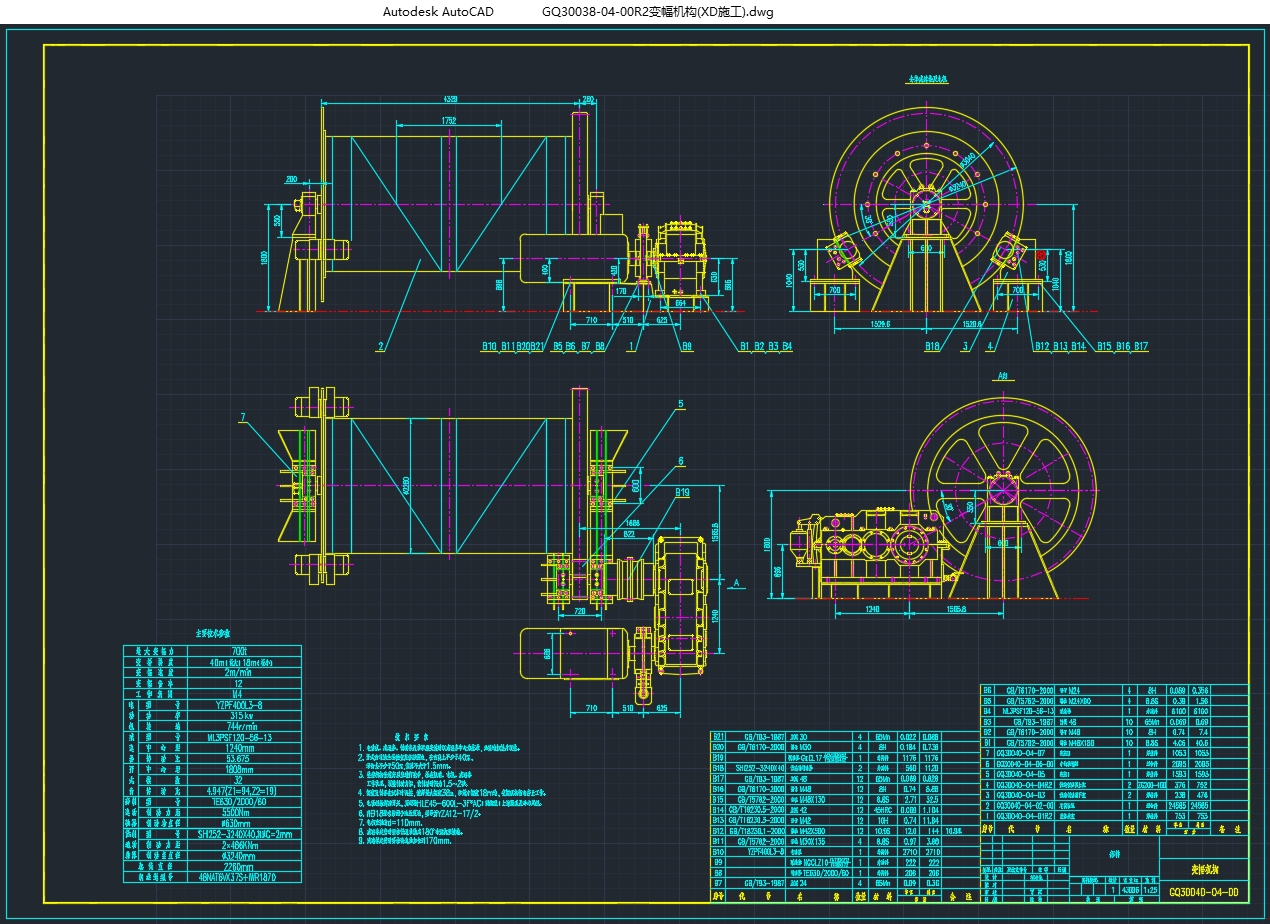

G300t40m桅杆式起重机总体与变幅机构的设计(含CAD图)

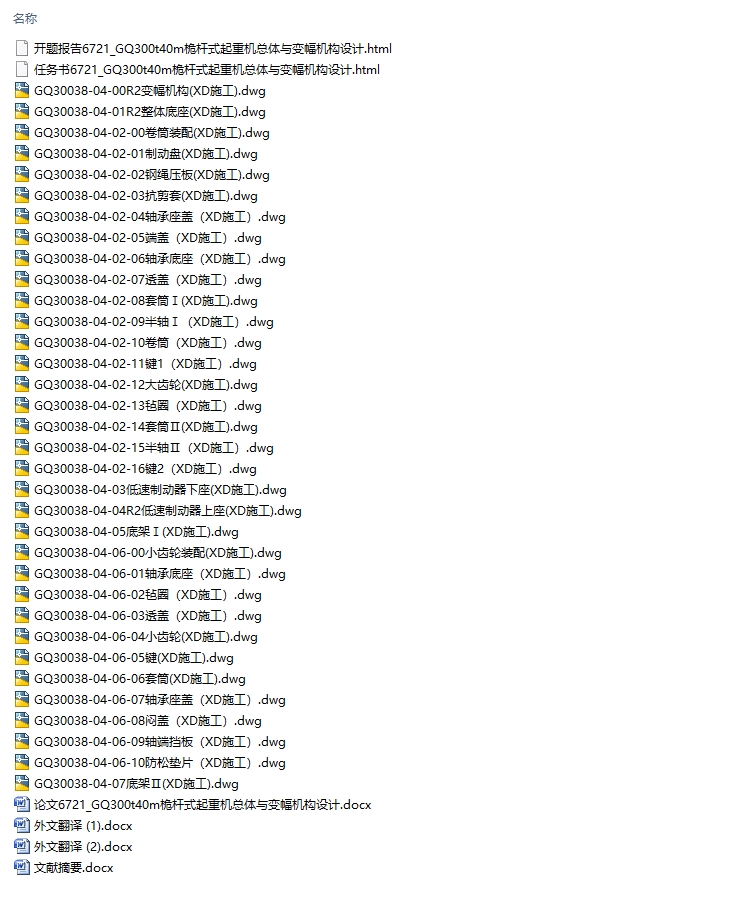

G300t40m桅杆式起重机总体与变幅机构的设计(含CAD图)(任务书,开题报告,文献摘要,外文翻译,论文说明书14000字,CAD图34张)
摘 要
随着当今世界，科学技术不断的发展，为了赶上时代的节奏和步伐，实用技术不断，起重机也不例外，不断升级和创新，技术也逐步成熟。起重机变幅结构和各种在国内和国外的机构，各有优点和缺点。如今，中国的起重机工业发展潜力是非常巨大的，前景是非常好的，但是在这么多潜力下还是存着一些问题有待解决：
1.总体上，从整体来看，技术含量偏低，突出表现在产品的品种规格少，性能、可靠性低于西方发达国家同类产品的水平。
2.知名的品牌少，进入国际市场的可能性不大。
3.产品低度恶性竞争现象严重，企业合理利润难保，已严重制约了企业生产技术的可持续发展。
起重机在港口、大型船只和楼房建造中有较广泛的应用。而桅杆式起重机由于具有制造简单、起重量大、适用于各种特殊场合等特点，虽然灵活性和移动性差，但是依然在安装施工环境中得到了较为广泛的应用。桅杆式起重机是指固定安装的起重机，一般用于港口码头。桅杆式起重机又称为拔杆或把杆，是最简单的起重设备。桅杆式起重机作为我国传统的吊装设备在国内大型工业吊装设备中占有的比例是69%，这说明桅杆式起重机在大型的工艺装备的吊装中占有一定的地位和优势。

关键词：桅杆式；起重机；变幅机构；成本
 
Abstract
With today's world, the development of science and technology constantly, in order to catch up with the rhythm and pace of The Times, practical technology, crane is no exception, constantly upgrading and innovation, technology is also gradually mature. Crane luffing structure and various institutions at home and abroad, each have advantages and disadvantages. Today, China's crane industry development potential is very huge, foreground is very good, but still under so much potential with some problems to be solved:
1. In general, on the whole, low technical content, less outstanding performance in product specifications, performance, reliability, below the level of the same kind of western developed countries.
2. Less well-known brands, the possibility of entering the international market.
3. Product low-grade malignant competition is serious, the enterprise would be reasonable profits, has seriously restricted the sustainable development of the enterprise production technology.

[资料来源：Doc163.com]

Crane, large ships in the harbour and is widely used in building construction. The mast crane because it has a simple manufacture, large lifting weight, etc., suitable for all kinds of special occasions while the flexibility and mobility is poor, but still in the installation environment has been more widely used.
Mast crane is refers to the fixed installation of crane, is commonly used in port terminals. Mast crane, also known as pull rod or bar, is the most simple lifting equipment. Mast crane as China 's traditional hoisting equipment in the domestic large industrial lifting equipment occupies the proportion is 69%, this shows that the mast crane hoisting of process equipment in large occupy the certain position and advantage.
Keywords: mast； cranes； luffing mechanism； economic analysis.

基本内容
本文研究的目的是GQ300t40m桅杆起重机变幅机构和整体设计,起重机的总体设计包括以下:
首先GQ300t40m桅杆起重机总体设计
（1）  根据主要设计参数确定GQ300t40m桅杆式起重机总体结构形式和主要尺寸；

[资料来源：http://Doc163.com]

（2）  确定的主要金属结构形式的工作机构;
（3）  各工作机构的计算工况、计算载荷和载荷组合
（4）  起重机的支承力的计算；
（5）  估计机器的零件，重心位置，风面积和风力的质量等;
（6）  完成起重机整体设计总图
     其次对GQ300t40m桅杆式起重机通用零部件的计算和选用
（1）  钢丝绳
（2）  滑轮
（3）  卷筒
（4）  吊钩组
（5）  制动器
（6）  减速器
    最后对GQ300t40m桅杆式起重机变幅机构进行详细计算和选用
（1）  变幅钢丝绳缠绕系统的设计
（2）  变幅机构的计算
（3）  工作循环中的力矩和功率
  [来源：http://www.doc163.com]

[来源：http://Doc163.com]
目录
第一章    绪论    1
1.1背景及其意义    1
1.2国内外研究现状分析    1
1．3基本内容    2
1.4起重机械概论    3
1.4.1  港口起重机械的分类及基本构造特点    3
1.4.2  起重机的基本组成    4
1.4.3起重机械的分类    4
1.5司机室及梯子栏杆平台等设计    6
1.6桅杆吊与其它起重机经济方面的比较    7
第二章总体设计计算    8
2.1 主要技术参数    8
2.1.1起重量Q    8
2.1.2幅度R    8
2.1.3起升高度H    9
2.1.4轨距、跨度和基距    9
2.1.5工作速度V    9
2.1.6起重机及其机构的工作级别    10
2.1.7风压    12
2.1.8其他参数    12
2.2 确定臂架结构主要尺寸    13 [资料来源：https://www.doc163.com]
2.3货物水平位移补偿系统的设计    14
2.4 计算载荷及载荷组合    15
2.4.1起升载荷Fq    15
2.4.2 自重载荷Fg    16
2.4.3动力载荷（惯性、振动、冲击、货物偏摆载荷）    16
2.4.4 风载荷    16
2．4.5 载荷组合    19
2.5臂架人字架结构    20
2.6起升机构设计计算    21
2.6.1钢丝绳的选用    21
2.6.2卷筒基本尺寸及转速    22
2.6.3电动机的选择与验算    24
2.6.4减速器的选择与校核    24
2.6.5制动器选择    25
2.6.6联轴器的选择    26
第三章变幅机构设计    29
3.1变幅的计算    29
3.1.1已知参数    29
3.1.2变幅功率的计算    30
3.2钢丝绳的选用    30
3.2.1钢丝绳的最大静拉力    30
3.2.2.钢丝绳直径计算与选择    31

[资料来源：http://www.doc163.com]

3.2.3钢丝绳平均线速度    32
3.3卷筒基本尺寸及转速    32
3.3.1卷筒几何尺寸    32
3.3.2卷筒的转速    34
3.3.3卷筒计算    34
3.4电动机的选择与验算    34
3.5减速器的选择与校核    35
3.6制动器选择与计算    35
3.7直齿轮的核算    37
3.7.1齿轮材料及主要参数    37
3.7.2齿根弯曲强度计算：    37
3.7.3确定系数    38
第四章全文总结    39
   4.1总结    39
   4.2研究展望    39
参考文献    40
致 谢    41
