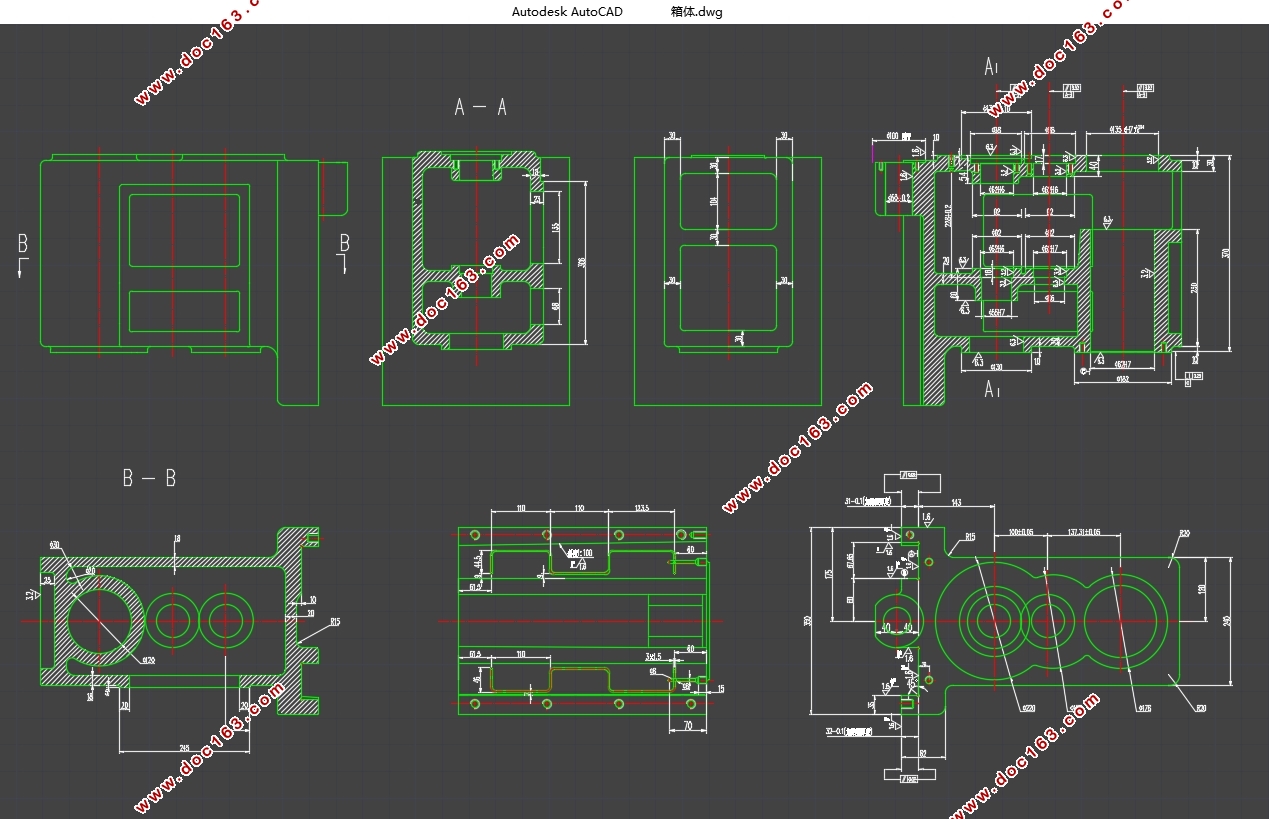

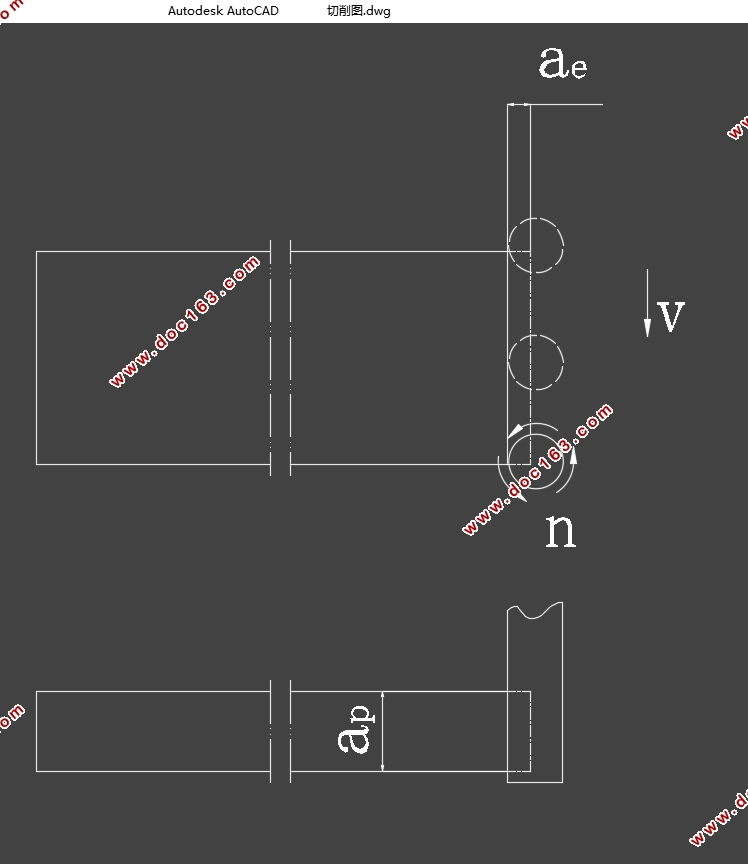

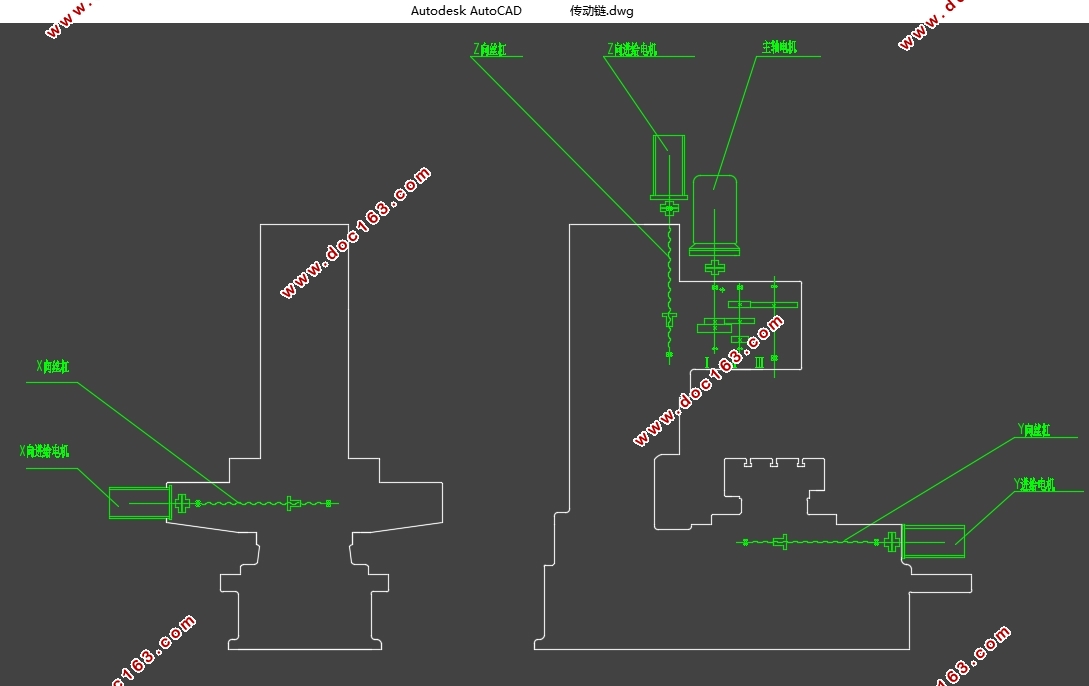

GXC800数控滚铣车复合机床设计-滚削部分(含CAD图)(任务书,开题报告,外文翻译,论文说明书11400字,CAD图纸3张)
摘    要
本设计是把普通数控车床改造成经济型数控车床。经济型数控车床就是指价格低廉、操作使用方便、比较适合我国国情的，动化的机床。采用数控机床，可以降低工人的劳动强度，节省劳动力（一个人可以看管多台机床），减少工装，缩短新产品试制周期和生产周期，可对市场需求作出快速反应。在设计的时候具体进行了详细的各部件的选型和计算。比如：导轨的设计选型、滚珠丝杠螺母副的选型与计算。还进行了进给传动系统的刚度计算、进给传动系统的误差分析、驱动电机的选型计算、驱动电机与滚珠丝杠的联接、驱动电机与进给传动系统的动态特性分析等。
【关键词】车床、数控、传动系统

Abstract
This project is to alter the common lathe into the economical lathe. The economical lathe is a advanced and roboticized lathe that has low price, convenient operation, and adapt to the situation of our country and has installed cnc system. During the project we particularly dealt with the choice and calculation of every assembly. Such as: The choice and calculation of guide way, ball screw nut pair and drive electromotor. Calculate the inflexibility of feed transmission system. Analyze the error of feed transmission system. Junction between drive electromotor and ball screw. Dynamic analysis of drive electromotor and feed transmission system.

【Key words】Lathe；CNC；Transmission System

横向进给系统的设计计算
设计参数如下：
纵向：工作台重量：W=800N
行程：S=650mm
脉冲当量： =0.006mm/P
最大进给速度： =2m/min
横向：工作台重量：W=300N
行程：S=200mm
脉冲当量： =0.004mm/P
最大进给速度： =1m/min
