液压助力转向器打销机的总体设计(含CAD图)

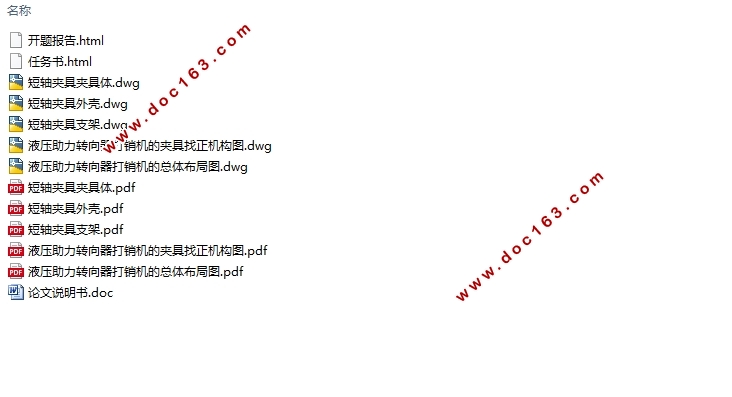

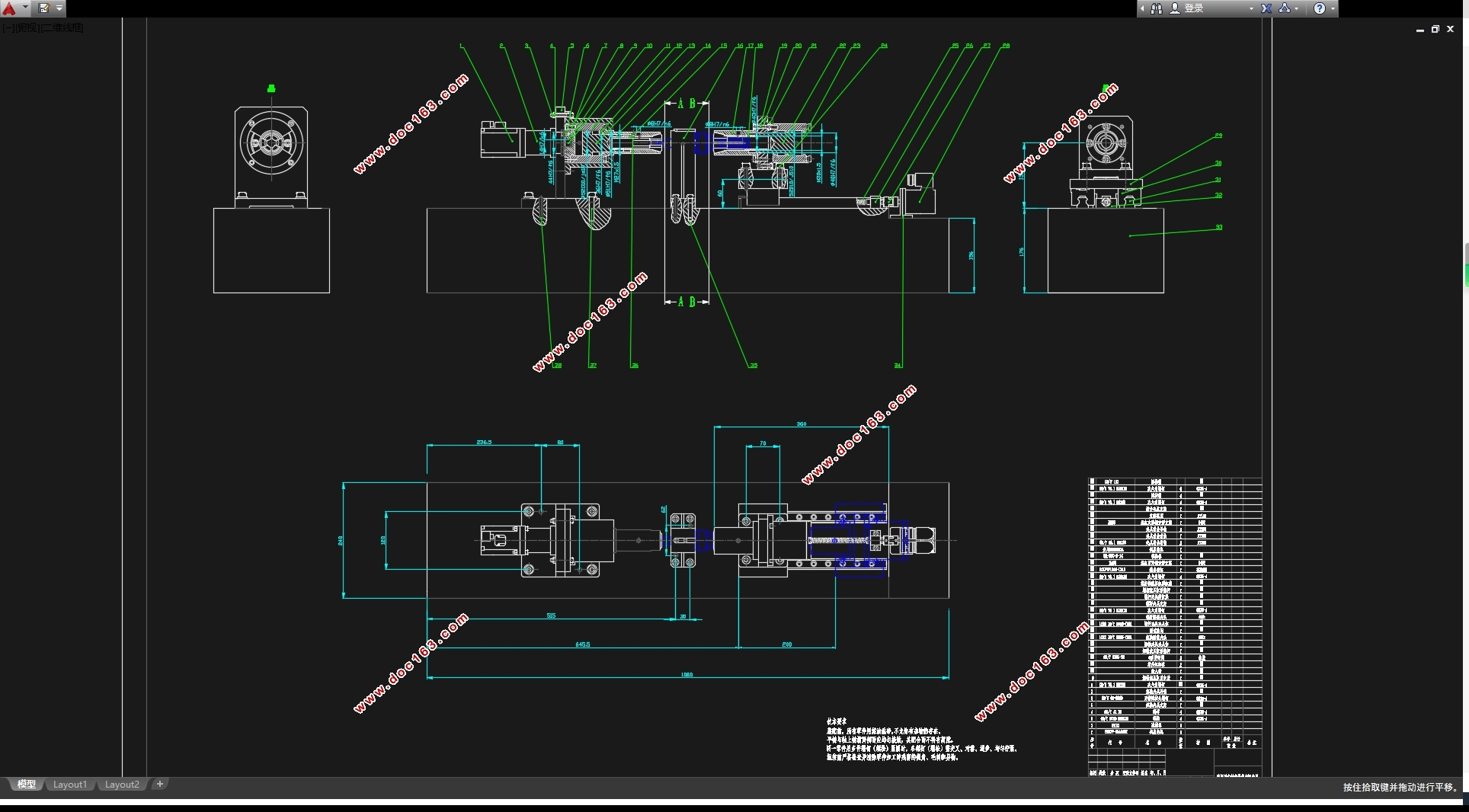

液压助力转向器打销机的总体设计(含CAD图)(任务书,开题报告,论文说明书17000字,CAD图5张)
摘  要
液压助力转向器是汽车转向系统的助力部件，用来减轻人在汽车转向过程中所施加的转向力矩。汽车在转向过程中，依靠液压油产生的液压差实现助力效果，为使左右转向时产生的助力效果相同，且在不施加外力时无液压助力作用，准确实现驾驶员的意图，保证驾驶员的生命财产安全，就需要找到一个平衡位置，而这个平衡位置就由本文所述的销钉来确定，因此，加工时销钉的准确定位就显得尤为重要。基于此，转向器打销机的生产制造过程是汽车制造中的一个重要环节。本文针对现有的加工存在的不足，设计了一套自动打销的自动化机床，可以实现自动找正、钻孔、铰孔、压销、复测的功能，其主要内容包括：
（1）了解液压助力转向器的结构和打销机的加工过程，根据自动打销机的设计要求：实现一次性自动装夹找正、钻孔、压销，提高加工精度，对装置进行总体设计，明确设计思路及设备的功能要求。
（2）根据工件的材料、加工要求，指定加工工艺方案，包括了加工方法选择、工序尺寸确定，刀具选择和切削用量选择。
（3）根据自动打销机的功能及工件的加工要求对系统进行模块划分，并对各模块进行设计，包括机构整体布置、夹具机构设计、找正机构设计和打销机构设计，其中包括了各模块所需硬件的分析选型。

（4）明确工作过程，对系统进行控制系统设计，介绍整体的控制流程。
关键词：液压转向器；打销机；自动找正；机床设计

Abstract
The hydraulic power steering unit is a booster part of the steering system that relieves the steering torque applied by the person during the steering process. In the process of steering, the hydraulic pressure generated by the hydraulic oil is used to achieve the boosting effect. In order to make the assisting effect when the left and right steering are the same, and without applying external force, the hydraulic assist force is not realized, and the driver's intention is ensured to ensure the driver's Life and property safety, you need to find a balanced position, and the balance of the device by the device to determine the pin, the pin of the circumferential positioning is particularly important. Therefore, the steering wheel of the machine manufacturing process is an important part of automobile manufacturing. In this paper, according to the shortcomings of the existing processing, the design of a set of automatic sales of automatic machine tools, can achieve automatic correction, drilling, reaming, pinning, retest function, the main contents include: [资料来源：http://doc163.com]
(1) to understand the structure of the hydraulic power steering and the process of selling the machine, according to the automatic selling machine design requirements: to achieve a one-time automatic folder correction, drilling and milling pin, improve processing accuracy, the overall design of the device , Clear design ideas and equipment requirements.
(2) According to the workpiece material, processing requirements, specify the processing technology program, including the processing method selection, process size determination, tool selection and cutting the amount of choice.
(3) According to the function of the automatic selling machine and the processing requirements of the workpiece, the system is divided into modules, and the modules are designed, including the whole arrangement of the mechanism, the design of the fixture mechanism, the design of the mechanism and the design of the dealer, Analysis of the required hardware for each module.
(4) clear the work process, the system control system design, introduce the overall control process. [版权所有：http://DOC163.com]
Key words: hydraulic steering gear; selling machine; automatic correction; machine design

2.2加工工艺方案制定
2.2.1加工方法的选择
短轴和扭杆的加工材料都是40Cr合金结构钢，短轴经过调质、外表面高频淬火处理，布式硬度HB225～269，扭杆也作调质处理，洛氏硬度HRC32～37。加工销孔到短轴端左端的尺寸精度为 ，加工孔的尺寸精度为IT7级，与销采用H7/n6的配合，加工表面粗糙度为3.2um，加工孔深17.5mm，查实用机械加工工艺手册表2-3孔加工方案，如表2.1所示。
考虑复合刀具制造复杂，采用增加机床工位以及采用普通刀具分散加工的方式。由此确实工件的加工方法为：由钻孔加工去除工件大部分余量，然后铰孔，使工件达到规定的质量要求。
表2.1 零件加工要求
孔加工方式    尺寸精度    表面粗糙度    适用加工范围
钻孔    IT13~IT11    Ra50~12.5um    孔粗加工
铰孔    IT9~IT7    Ra1.6~0.4um    精加工和半精加工
2.2.2工序尺寸的确定
为保证加工精度同时使加工过程顺利进行，还必须合理地确定工序间余量。首先由钻头加工出预加工出孔，然后再有铰刀加工达到所需的尺寸精度要求，根据机械加工工艺手册确定了工序间余量，在机床上具体加工过程如表2.2： [来源：http://www.doc163.com]
表2.2 加工过程
步骤    加工方式    加工要求
1    钻孔    直径3.8mm
2    铰孔    直径 ，表面粗糙度Ra=3.2um



[资料来源：http://Doc163.com]

目  录
第1章 绪论    1
1.1 研究背景及意义    1 [资料来源：Doc163.com]
1.2 国内外研究现状    2
1.3本文的主要研究内容    2
第2章 加工需求分析及工艺方案设计    4
2.1 转向器的构造及工作原理    4
2.1.1 转向器的结构    4
2.1.2 转向器的工作原理    6
2.1.1加工对象的分析    6
2.2加工工艺方案制定    7
2.2.1加工方法的选择    7
2.2.2工序尺寸的确定    8
2.2.3刀具的选择    8
2.2.4切削用量的选择    8
2.3本章小结    10
第3章 打销机的总体设计    10
3.1打销机的功能设计    11
3.2机床的配置形式    11
3.3打销机的整体布局    11
3.4本章小结    12
第4章 夹具机构设计    12
4.1夹具的定位夹紧原理    13
4.2夹具结构设计    13
4.3夹具的液压控制系统设计    15 [版权所有：http://DOC163.com]
4.4力学性能计算    16
4.5本章小结    17
第5章 找正机构设计    17
5.1 找正原理    17
5.2 找正驱动装置    19
5.2.1找正工作方案    19
5.2.1 伺服电机及减速器的选型    19
5.3 测试油阀    21
5.4 信号采集    21
5.6 复测    22
5.7 本章小结    22
第6章 打销机构设计    22
6.1滑台的选型    23
6.1.1 滚珠丝杠选型    23
6.1. 2 电机选型    25
6.2 动力头部件的选型    26
6.2.1 动力头的选型    26
6.2.2 钻夹头的选择    26
6.2.3 工作进给长度的确定    26
6.2.4 加工示意图    27
6.3 打销部件的选型    27
6.3.1 振动送料器的选择    27
6.3.2 液压缸的选择    28

6.4 本章小结    29
第7章 总结与展望    29
7.1 文章总结    29
7.2 研究展望    30
参考文献    30
致  谢    31 [资料来源：Doc163.com]
