倒挡拨叉设计(课程设计)(含CAD零件图装配图,UG三维图,工艺工序卡)

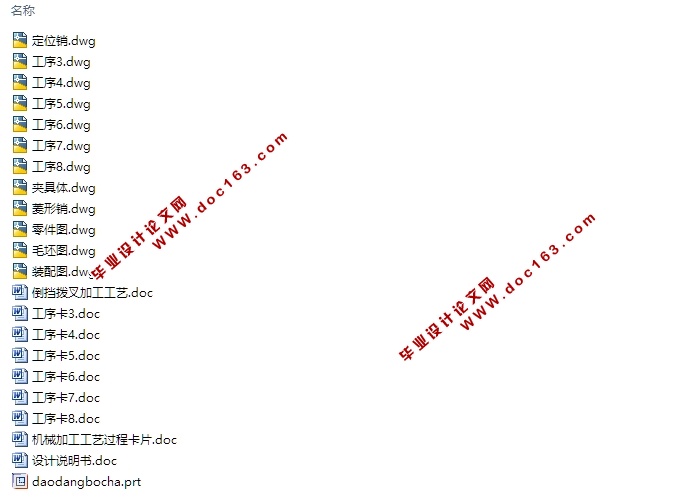

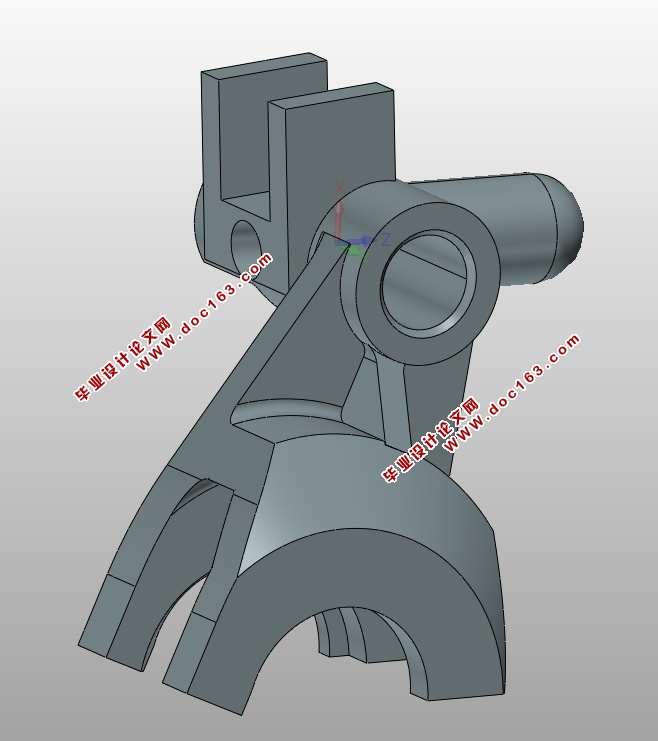

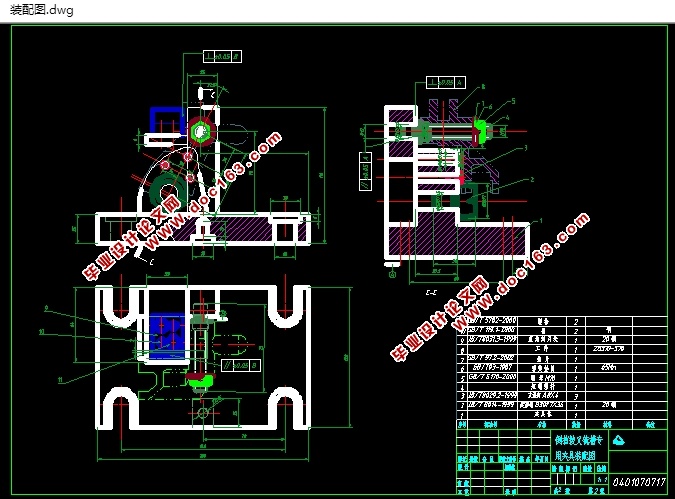

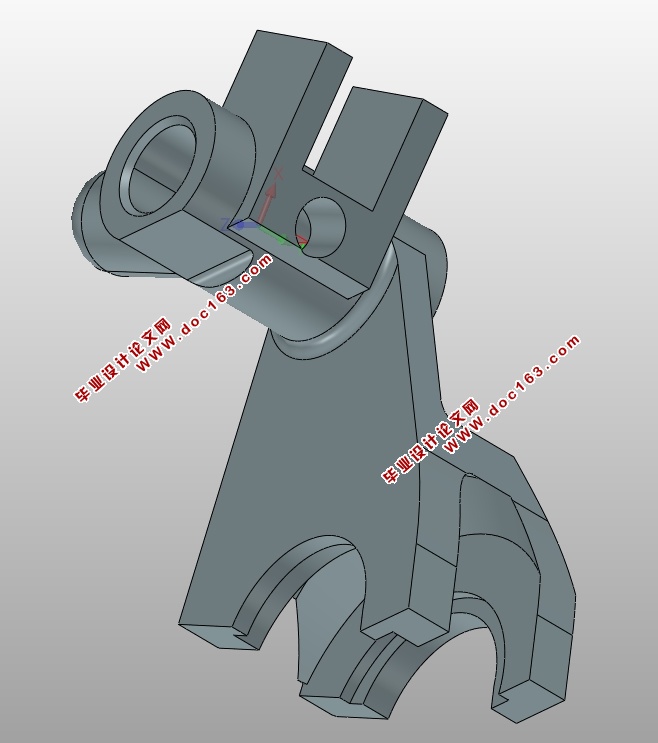

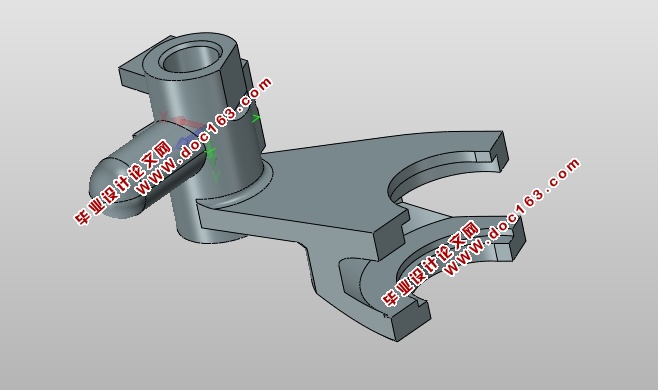

倒挡拨叉设计(课程设计)(含CAD零件图装配图,UG三维图,工艺工序卡)(设计说明书5100字,CAD图纸10张,工序卡,工艺卡,UG三维图)
1 零件的作用
题目所给的零件为倒挡拨叉，是与操纵机构零件结合用与拨动滑动齿轮实现输出轴的倒转。故对配合面 、14H13槽以及下拨叉有精度要求。
2 零件的工艺分析

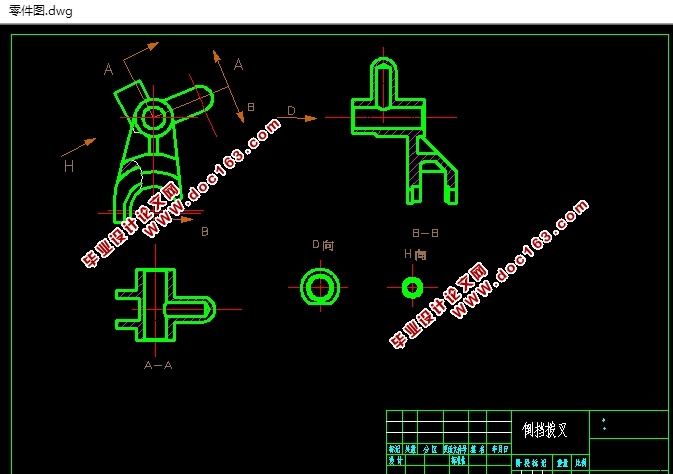

通过对该零件图的重新绘制，知原图样的试图正确、完整，尺寸、公差及技术要求齐全。
从零件图上看，该零件是典型的叉架类零件，结构比较复杂，形位精度要求不算高。为大批量生产的铸件。其主要加工的有 14H9表面粗糙度为Ra6.3um，其轴轴要保证直线度M级 0.03；斜脚面尺寸要求公差尺寸为-0.48到0；开挡公差尺寸为0.1到0.2，表面粗糙度为Ra6.3um并保证与 14H9轴线的垂直度为0.25；R19面粗糙度为Ra12.5um，表面要求淬火处理，硬度要求为48~53HRC；下爪总长公差尺寸为-1到0；后脚面公差尺寸为0到0.52，前面到轴线尺寸18的公差尺寸为±0.2；孔 8.7公差尺寸为0到0.09，其轴线到开挡前脚面的尺寸41.5的公差尺寸为±0.15，孔深32公差尺寸为-1到0；拨叉尺寸要求较高，两内表面归于孔 8.7的对称度为0.4，内表面表面粗糙度为Ra12.5，内表面满足配合14H13公差尺寸为0到0.27，其槽底部分允许呈R3max圆角或2最大长为3的倒角；孔 8.7还需锪平直径为 12；孔 24端面、开挡内R15面、孔 8.7内表面以及槽14H13底面表面粗糙度为Ra25一般的加工都可获得。通过分析该零件，其布局合理，虽结构复杂，但加工要求比较容易保证，我们通过专用夹具可保证其加工要求，整个图面清晰，尺寸完整合理，能够完整表达物体的形状和大小，符合要求。 [资料来源：Doc163.com]
3 零件的生产类型
依设计题目，结合生产实际可知该零件的生产纲领零件是大批量生产的铸件。
[资料来源：www.doc163.com]
目 录
一、序言••••••••••••••••••••••••••••••••••••••••••••2 [来源：http://Doc163.com]
二、零件的工艺分析及生产类型的确定••••••••••••••••••2
三、毛坯的选择与设计••••••••••••••••••••••••••••••••4
四、加工方法和工艺路线的设计••••••••••••••••••••••••6
五、工序设计••••••••••••••••••••••••••••••••••••••••9
六、确定切削用量及基本时间••••••••••••••••••••••••••12
七、夹具设计••••••••••••••••••••••••••••••••••••••••16 [资料来源：Doc163.com]
八、设计小节••••••••••••••••••••••••••••••••••••••••17
九、参考文献••••••••••••••••••••••••••••••••••••••••17
