回转型可调节式盘类形状零件上下料仓设计(含CAD零件装配图)

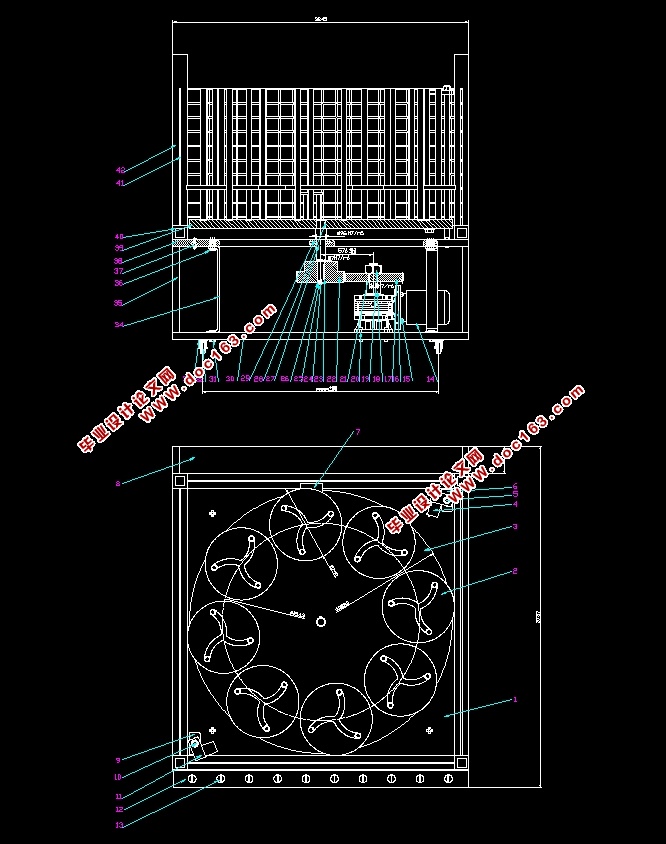

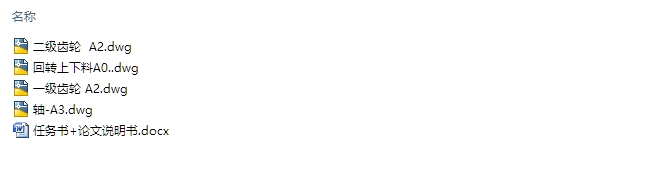

回转型可调节式盘类形状零件上下料仓设计(含CAD零件装配图)(任务书,论文说明书10000字,CAD图纸4张)
摘要
回转型可调节式盘类形状零件上下料仓广泛应用于现在的大中型自动化工厂中，它通常与工厂机械手相配合，实现零件搬运、旋转、上料、抓取、下料的一系列自动化操作，不仅省去了人力操作的繁琐，也提高了生产效率，实现了最大化的效益生产。回转型可调节式盘类形状零件上下料仓的应用尤其重要，所以对于其传动装置、可调节式托盘的设计是难点也是重点，这也是本设计重点解决的问题。另外，在设计完成之后运用SolidWorks motion模块进行运动学仿真，验算所选标准件和所设计的部件是否满足生产要求。
关键字: 回转型; 可调节式; 盘类形状零件; 上下料仓; 传动装
置; 仿真
Abstract
Rotary adjustable up and down transportation bunker of plate shape part is widely used in the now large and medium-sized factory automation, it is usually associated with mechanical plant palm with, parts handling, rotating material, grasping, cutting a series of automated operation, not only eliminates the need to force operation is cumbersome, but also improve the production efficiency, to realize the benefit maximization of production. Rotary type adjustable disc shape parts bin application is especially important, so for the transmission device, adjusting pallet design is the emphasis and difficulty, this is the design of the key solution. In addition, after the design is completed, the use of motion SolidWorks module to carry out the kinematics simulation, checking the selected standard parts and the design of the components to meet the production requirements. [资料来源：https://www.doc163.com]
Keywords: Rotary type； Adjustable type; Disc type; Upper and
lower shape parts bin； Transmission device； Simulation
目 录
第一章 前言 1
1.1回转型可调节式盘类形状零件上下料仓概述 1
1.2回转型可调节式盘类形状零件上下料仓的组成及作用 1
1.2.1回转型可调节式盘类形状零件上下料仓的组成 2
1.2.2回转型可调节式盘类形状零件上下料仓的作用 3
第二章 回转型可调节式盘类形状零件上下料仓设计的传动系统设计 5
2.1回转型可调节式盘类零件上下料仓设计关键技术参数要求 5
2.2回转型可调节式盘类形状零件上下料仓的传动方案设计 5
2.3回转型可调节式盘类形状零件上下料仓的驱动电机选择 6
2.3.1回转型可调节式盘类零件上下料仓电机额定转速选择 6
2.3.2回转型可调节式盘类零件上下料仓电机额定功率选择 7
2.4回转型可调节式盘类形状零件上下料仓的导轨选择 9
2.5回转型可调节式盘类形状零件上下料仓的主要传动级齿轮设计 9
2.5.1蜗轮减速器的选型 9
2.5.2齿轮级设计 10
第三章 回转型可调节式盘类形状零件上下料仓的主体部分结构设计 14
3.1上下传感器装置的结构设计结构 14
3.2回转型可调节式盘类形状零件上下料仓的工装结构设计 14
第四章 solidworks回转型可调节式盘类零件上下料仓建模及装配 16
4.1 solidworks软件建模与装配概述 16
4.1.1建模 16
4.1.2装配 16
4.2 运用SolidWorks软件进行零件设计 17
4.3运用SolidWorks软件进行零件装配 22
第五章 结论 26
致谢 27
参考文献 28
