资料介绍:

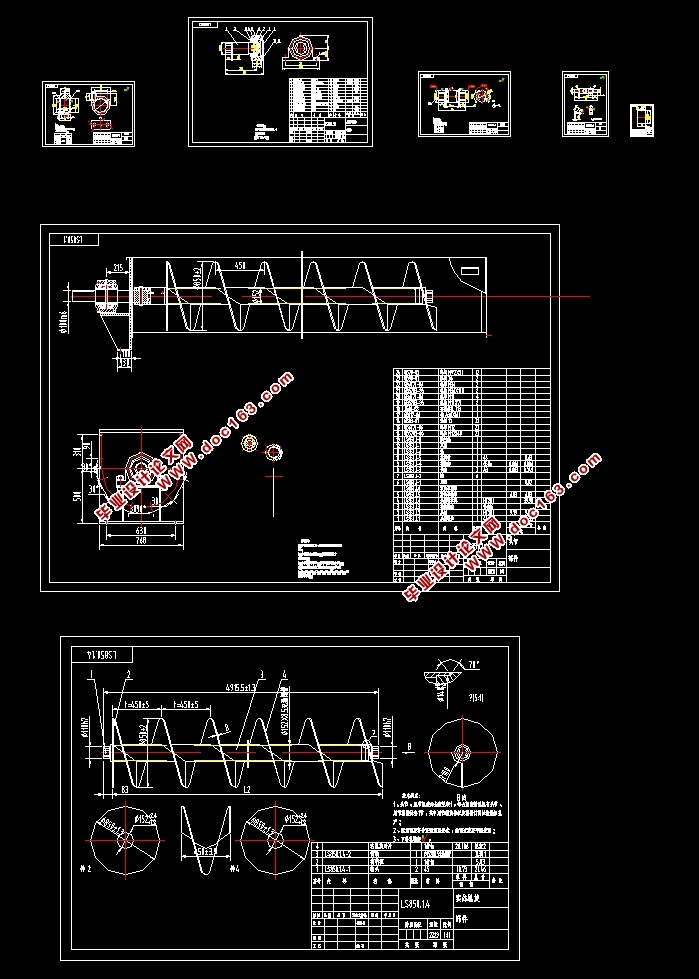

螺旋输送机总体设计(含CAD零件图装配图)(开题报告,论文说明书16600字,CAD图纸8张)
论文主要介绍了螺旋输送机的结构及工作原理、设计与参数选用、使用及维护等部分。以输送机设计知识为基础,结合现代此类相关课题的研究方法,设计选型出符合实际使用的螺旋输送机,在AutoCAD Mechanical 2014软件辅助设计的基础上,绘制螺旋输送机的总图以及零件图。本文分以下几部分对以上内容进行了讨论:首先,通过查阅资料计算出螺旋输送机所需功率、速比、以及各个部件的选型及校核;其次,绘制出螺旋输送机的总图及零件图;最后,整理资料,选取与论文相关的英文文献进行翻译完成设计说明书。
关键词:螺旋 输送机 速比

2  螺旋输送机的结构及工作原理
2.1螺旋式输送机的结构

螺旋式输送机的结构如图所示:
主要由料槽9,轴承2、4,螺旋5,进料口3和出料口7所组成。
刚性的螺旋体通过头、尾部和中间部位的轴承支承于料槽,形成可实现物料输送的转动构件,螺旋体的运转通过安装于头部的驱动装置实现,进出料口分别开设于料槽尾部上侧和头部下侧。出料口可沿机器的长度方向安装多个,并用平板闸门启闭,只有其中一个卸料,传动装置可以装于槽头或槽尾

[资料来源:http://Doc163.com]



采用内径850mm轴式叶片螺旋输送机,最大扭矩125kNm,最高转速25r/min,最大通过粒径300×560mm,前端土仓内设置一道闸门,出渣口设置两道闸门,伸缩行程900mm,且伸缩行程可调。出渣闸门设置有断电自动紧急关闭功能。
耐磨设计:叶片轴前部镶焊合金耐磨块,在螺旋叶片迎渣方向堆焊有5mm耐磨网格。前盾螺旋输送机筒体为内外套,内套可更换,且内套表面贴有耐磨复合钢板,前端筒体内表面贴复合耐磨钢板。最大出渣能力 420m3/h,最大扭矩 210kN.m,转速范围0~25r/min 闸门数 2;驱动功率 200kW。


[资料来源:www.doc163.com]

螺旋输送机总体设计(含CAD零件图装配图)
螺旋输送机总体设计(含CAD零件图装配图)


目录
1    螺旋输送机背景介绍    1
1.1  螺旋输送机研究背景    1
1.2  螺旋输送机的现状    1
1.3  国内外螺旋输送机对比    2
1.4  螺旋输送机分类    4
1.5 螺旋输送机的应用范围    4
2  螺旋输送机的结构及工作原理    6
2.1螺旋式输送机的结构    6
2.1.1螺旋    6
2.1.2轴    9
2.1.3轴承    10 [资料来源:www.doc163.com]
2.1.4料槽    10
2.2螺旋输送机工作原理    11
3 螺旋输送机的设计与参数选用    13
3.2螺旋输送机的设计计算    16
3.2.⒈ 输送物料的运动分析    16
3.2.2 螺旋输送机设计参数的确定    19
3.2.3 螺旋输送机外形及尺寸    27
3.2.4  螺旋输送机外形长度组合及各节重量    29
3.2.5 螺旋输送机驱动装置    31
3.2.6螺旋输送机轴承选择    37
3.2.7螺旋输送机进出料口装置    38
4  螺旋输送机的安装使用及维护    40
4.1 螺旋输送机安装技术条件    40
4.2 螺旋输送机的使用与维护    41
5  总结    43
参考文献    44 [资料来源:http://doc163.com]
