水泥生产中的辊压机设计(含CAD零件图装配图)

以下是大纲或介绍,如需要完整的资料请购买下载.
1.无需注册登录,购买下载后即可获取该完整的资料.
2.购买后本站提供下载链接或联系客服发送资料.

资料介绍

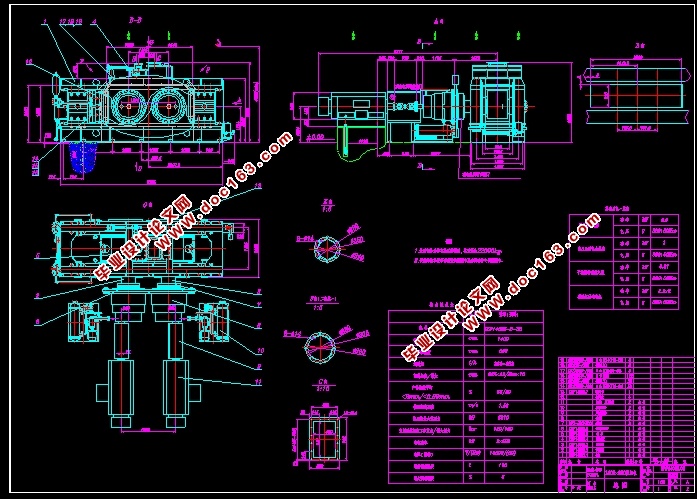

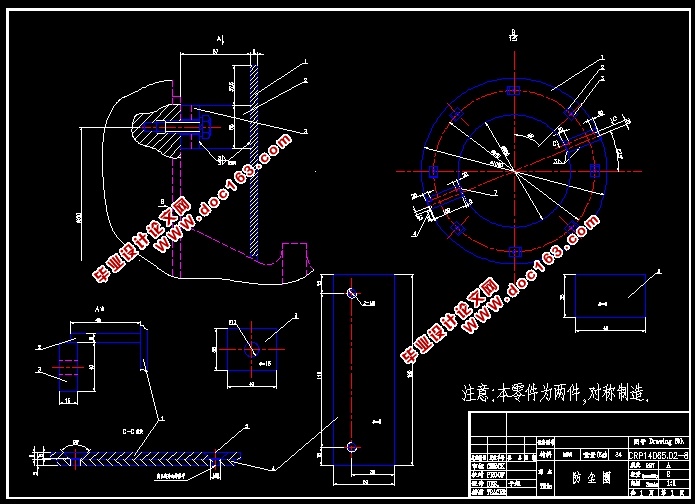

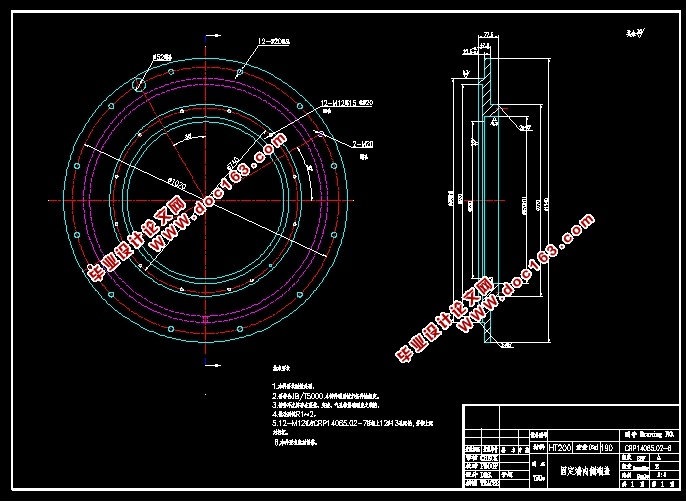

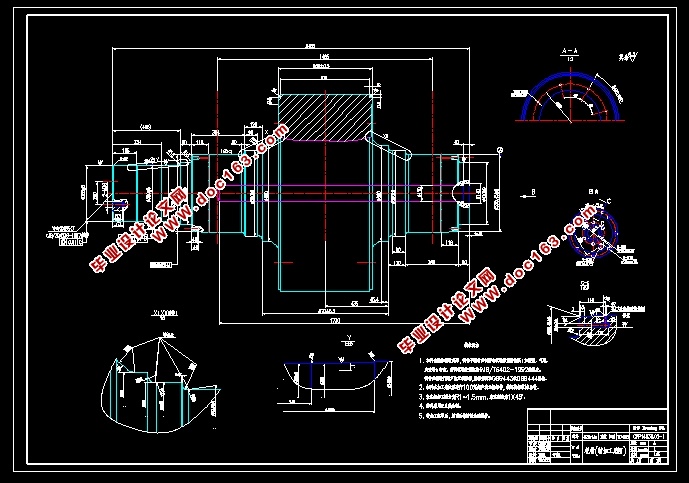

水泥生产中的辊压机设计(含CAD零件图装配图)(开题报告,论文说明书14700字,CAD图纸4张)
摘 要
辊压机是一种脆性物料的粉磨设备、主要适用于粉磨水泥熟料、粒状高炉矿渣、水泥原料(石灰砂岩、页岩)、石膏、石英砂、铁矿石等。
辊压机是根据料床粉磨的原理设计的,两个辊子作慢速的相对运动,一个辊子固定,另一个辊子可以沿水平方向滑动。物料由辊压机上部连续地喂入并通过双辊间隙,给活动辊一定得作用力,物料受压而粉碎。
在辊压机上部,物料首先进行单颗粒破碎。随着物料向下运动,物料颗粒间的间隙进入料床粉碎。
特点如下:
1.辊压机由两个速度相等、相对慢速转动的辊子组成。一个辊子固定,另一个辊子可以沿水平方向移动,控制两辊子间的间隙。
2.靠液压系统作用在活动辊上,在两辊子间形成很高的压力,压力范围在50~300Mpa.
3.辊压机是根据料床粉碎的机理设计的。料床粉碎的前提是双辊间要有一层密实的物料。
关键词:辊压机;液压系统;粉碎

2.1  辊压机的工作原理
辊压机是利用两磨辊对物料实施纯压力,被粉碎的物料受挤压形成密实的料床,颗粒内部产生强大的应力,使之产生裂纹而粉碎。出辊压机后的物料形成了强度很低的料饼,经打散机打碎后,产品中的粒度在2mm以下的颗粒占80%~90%。

doc163.com QQ:306826066


辊压机由两个速度相等、相对慢速转动的辊子组成。一个辊子固定,另一个辊子可以沿水平方向移动,控制两辊子间的间隙。
2、靠液压系统作用在活动辊上,在两辊子间形成很高的压力,压力范围在50~300Mpa.
辊压机是根据料床粉碎的机理设计的。料床粉碎的前提是双辊间要有一层密实的物料。
物料通过辊压机后:粒度减小;颗粒裂

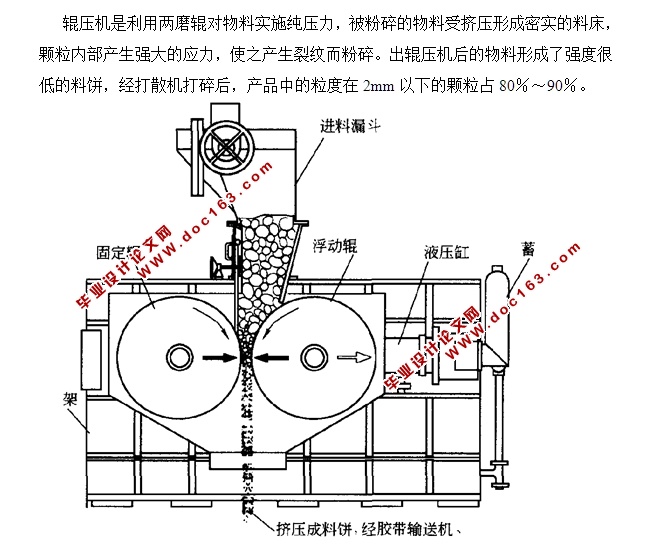

缝增加,易磨性改善。工作示意图:
